Wprowadzenie

Ponieważ światowy przemysł fotowoltaiczny (PV) stale się rozwija, wydajność kabli słonecznych odgrywa kluczową rolę w zapewnianiu bezpieczeństwa, niezawodności i długoterminowej wydajności systemów energii słonecznej.

Oczekuje się, że nowoczesne kable fotowoltaiczne będą działać przez ponad 25 lat przy ciągłym narażeniu na:

• Promieniowanie UV
• Ulewny deszcz
• Wahania temperatury
• Naprężenia mechaniczne
• Warunki pogodowe na zewnątrz

W ostatnich latach AD7 i AD8 stały się powszechnymi terminami na europejskim rynku energii słonecznej, zwłaszcza w przypadku pływających fotowoltaiki (FPV), fotowoltaiki rolniczej i projektów energii słonecznej na wybrzeżach.

Ale co właściwie oznaczają te oceny? Czy są to standardy kablowe, czy po prostu klasyfikacje instalacji?

W tym przewodniku wyjaśniono różnice między AD7 i AD8 z punktu widzenia materiałów, konstrukcji kabla, wodoodporności i typowych zastosowań.

---

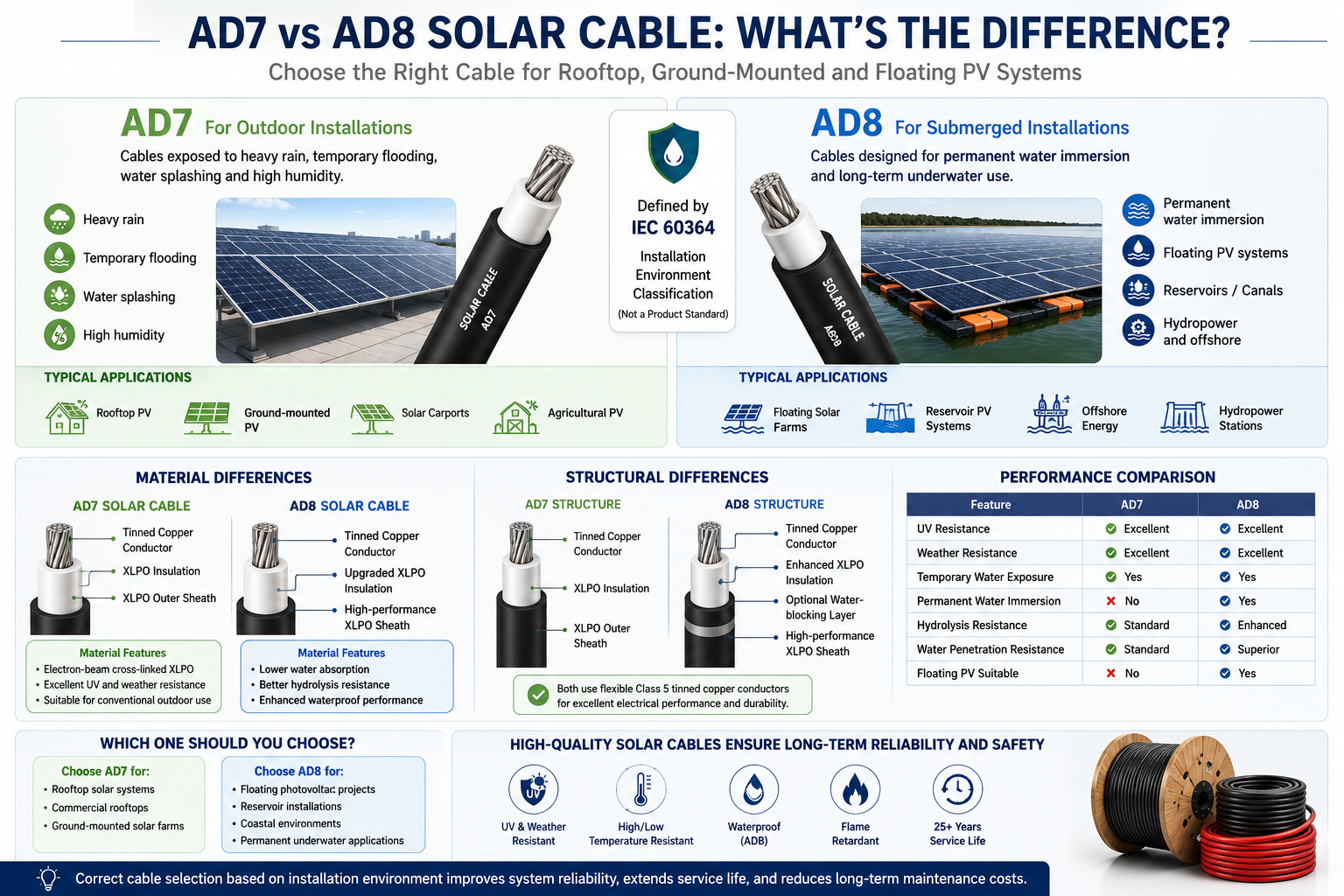

AD7 i AD8 w skrócie

AD7 i AD8 są klasyfikacje środowiska instalacji określone w normie IEC 60364 , a nie standardy certyfikacji produktów.

Kluczową różnicą jest poziom ekspozycji na wodę.

---

Co to jest AD7?

AD7 jest przeznaczony do zastosowań zewnętrznych, gdzie kable są często narażone na działanie wilgoci, ale tak jest nie zanurzony na stałe .

Typowe zastosowania

• Dachowe systemy fotowoltaiczne
• Instalacje fotowoltaiczne montowane na ziemi
• Wiaty solarne
• Rolnicze projekty fotowoltaiczne

Warunki środowiskowe

• Ulewny deszcz
• Tymczasowe zalanie
• Rozpryskiwanie wody
• Wysoka wilgotność

Prawidłowo zaprojektowana instalacja AD7 może wytrzymać długotrwałe narażenie na działanie warunków zewnętrznych, ale nie jest przeznaczona do ciągłej pracy pod wodą.

---

Co to jest AD8?

AD8 jest przeznaczony do znacznie trudniejszych warunków, w których kable mogą pozostawać w kontakcie z wodą przez dłuższy czas.

Typowe zastosowania

• Pływające systemy fotowoltaiczne (FPV).
• Zbiornikowe farmy fotowoltaiczne
• Projekty dotyczące energii odnawialnej na morzu
• Kanały irygacyjne
• Elektrownie wodne

W przeciwieństwie do AD7, instalacje AD8 wymagają kabli, które zachowują parametry elektryczne nawet po długotrwałym narażeniu na wodę.

---

Dlaczego standardowe kable solarne nie zawsze spełniają wymagania AD8

Wiele standardowych kabli fotowoltaicznych jest zgodnych z uznanymi międzynarodowymi standardami, takimi jak:

• EN 50618
• IEC 62930
• Certyfikat TÜV PV

Kable te zapewniają już doskonałe:

• Odporność na promieniowanie UV
• Odporność na warunki atmosferyczne
• Odporność na ozon
• Ognioodporność
• Wydajność w wysokiej temperaturze

Jednak przestrzeganie tych standardów już tak nie gwarantuje automatycznie długoterminowej wydajności pod wodą .

Ciągłe zanurzenie wprowadza dodatkowe wyzwania, w tym:

• Wnikanie wody w materiały polimerowe
• Przyspieszone starzenie się izolacji
• Zmniejszona wytrzymałość dielektryczna
• Korozja elementów metalowych
• Degradacja mechaniczna

Z tego powodu aplikacje AD8 wymagają dodatkowej inżynierii wykraczającej poza konwencjonalne konstrukcje kabli fotowoltaicznych.

---

Różnice materiałowe

Kabel słoneczny AD7

Większość kabli słonecznych AD7 wykorzystuje izolację XLPO usieciowaną wiązką elektronów.

Kluczowe cechy obejmują:

• Doskonała odporność na promieniowanie UV
• Odporność na wysoką temperaturę
• Dobra elastyczność
• Długa żywotność na zewnątrz

Materiały te dobrze sprawdzają się w konwencjonalnych zewnętrznych instalacjach fotowoltaicznych.

Kabel słoneczny AD8

W porównaniu z kablami AD7, kable AD8 zazwyczaj zawierają ulepszone formuły materiałowe, w tym:

• Niższa absorpcja wody
• Zwiększona odporność na hydrolizę
• Poprawiona skuteczność blokowania wody
• Usieciowane związki XLPO o większej gęstości

Ulepszenia te pomagają zapobiegać długotrwałemu przenikaniu wilgoci i zachować niezawodność elektryczną.

---

Porównanie materiałów osłony

Zewnętrzna powłoka służy jako podstawowa warstwa chroniąca środowisko kabla.

Ulepszona formuła powłoki jest jednym z głównych powodów, dla których kable AD8 działają lepiej w środowiskach zanurzonych.

---

Różnice strukturalne

Chociaż kable AD7 i AD8 często wyglądają podobnie zewnętrznie, ich konstrukcja wewnętrzna może znacznie się różnić.

Typowa konstrukcja AD7

• Przewodnik z cynowanej miedzi klasy 5
• Izolacja XLPO
• Zewnętrzna osłona XLPO

Struktura ta zapewnia doskonałą elastyczność i odporność na warunki atmosferyczne.

Typowa konstrukcja AD8

• Przewodnik z cynowanej miedzi klasy 5
• Ulepszona izolacja XLPO
• Opcjonalna warstwa blokująca wodę
• Wysokowydajny płaszcz zewnętrzny XLPO
• Ulepszona struktura uszczelniająca

Te ulepszenia konstrukcyjne zmniejszają przenikanie wody i poprawiają długoterminową trwałość.

---

Testowanie wodoodporności

Standardoweoweowe kable fotowoltaiczne poddawane są zazwyczaj:

• Badanie rezystancji izolacji
• Testowanie wysokiego napięcia
• Starzenie się UV
• Odporność na warunki atmosferyczne testing
• Cykl termiczny

Aplikacje AD8 często wymagają dodatkowych testów, takich jak:

• Długotrwałe zanurzenie w wodzie
• Badania penetracji wody
• Badanie wody pod ciśnieniem
• Przyspieszone starzenie po zanurzeniu
• Weryfikacja parametrów elektrycznych po zanurzeniu

W zależności od wymagań projektu oceny te mogą trwać kilka miesięcy.

---

Porównanie wydajności

---

Który kabel wybrać?

AD7 jest zalecany do:

• Systemy fotowoltaiczne na dachach budynków mieszkalnych
• Projekty dachów komercyjnych
• Naziemne farmy fotowoltaiczne
• Przemysłowe instalacje fotowoltaiczne

AD8 jest zalecany do:

• Pływające farmy fotowoltaiczne
• Projekty zbiorników fotowoltaicznych
• Środowiska nadmorskie
• Stałe instalacje podwodne

Wybór AD8 dla standardowych systemów dachowych zazwyczaj zwiększa koszty projektu, nie zapewniając znaczącej wartości dodatkowej.

---

Perspektywy przyszłości

Oczekuje się, że w nadchodzącej dekadzie pływające elektrownie fotowoltaiczne będą się szybko rozwijać ze względu na:

• Bardziej efektywne wykorzystanie gruntów
• Zmniejszone parowanie wody
• Poprawiona wydajność modułów słonecznych dzięki naturalnemu chłodzeniu
• Lepsza integracja z infrastrukturą hydroenergetyczną

W miarę ciągłego rozwoju pływających modułów fotowoltaicznych wzrośnie również zapotrzebowanie na wodoodporne kable słoneczne o wysokiej wydajności i zaawansowane materiały izolacyjne.

---

Wniosek

Różnica między AD7 i AD8 wykracza daleko poza wodoodporność.

Chociaż oba nadają się do zewnętrznych instalacji fotowoltaicznych, systemy kablowe AD8 zostały specjalnie zaprojektowane do stałego zanurzenia w wodzie dzięki ulepszonym materiałom, zoptymalizowanej konstrukcji kabli i bardziej wymagającym testom wodoodporności.

W przypadku konwencjonalnych systemów fotowoltaicznych montowanych na dachach i na ziemi preferowanym rozwiązaniem pozostają kable słoneczne z certyfikatem EN 50618 lub IEC 62930. Jednakże w przypadku pływających projektów fotowoltaicznych i innych środowisk zanurzonych rozwiązania kablowe o klasie AD8 zapewniają długoterminową niezawodność wymaganą przez dziesięciolecia bezpiecznej pracy.

Wybór odpowiedniego kabla w zależności od środowiska instalacji ma kluczowe znaczenie dla maksymalizacji niezawodności systemu, wydłużenia żywotności i zmniejszenia kosztów konserwacji.
