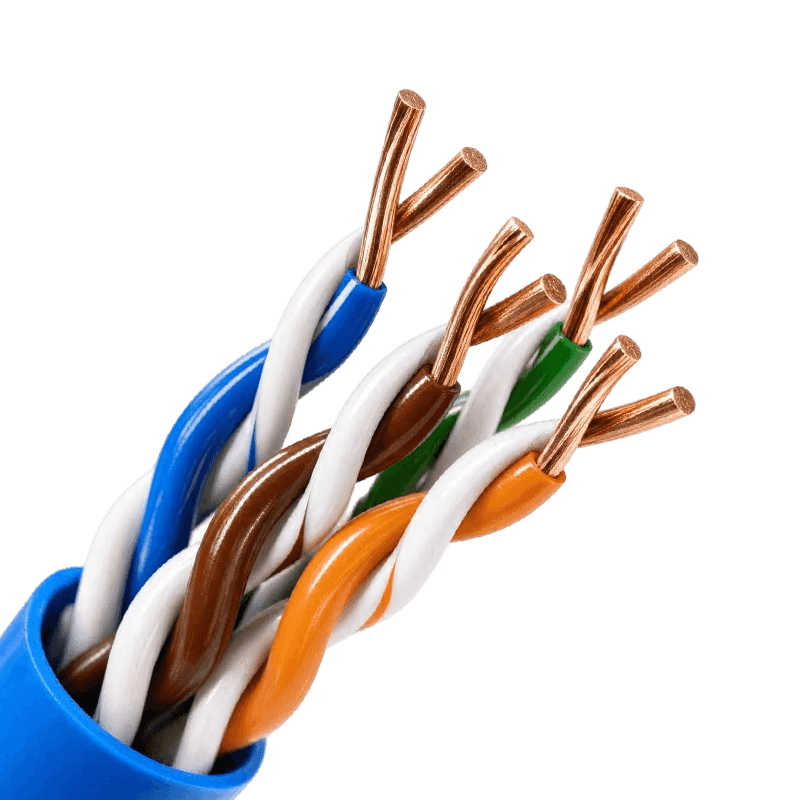

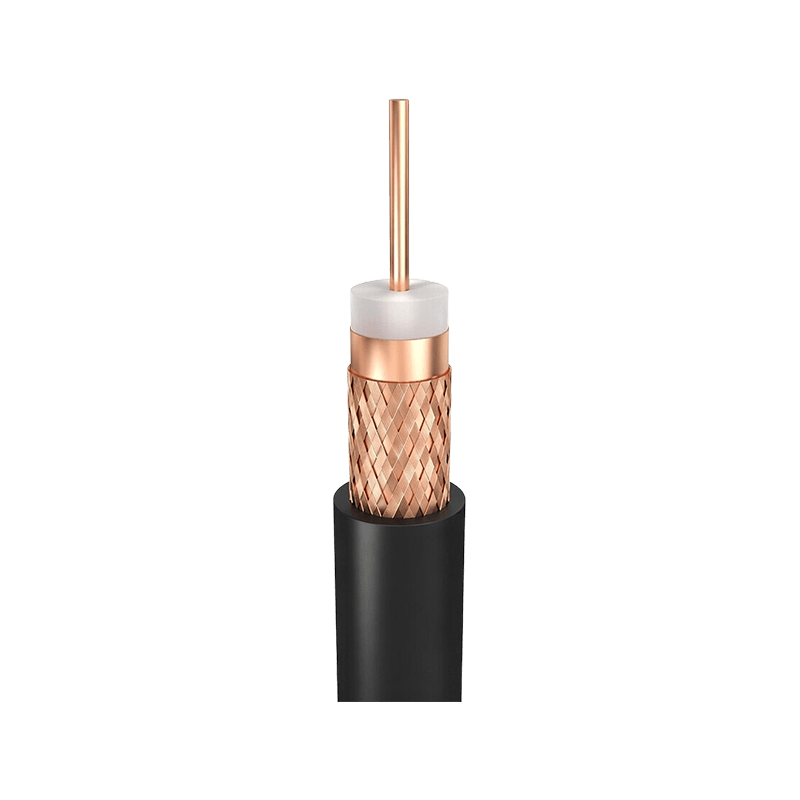

Jak geometria skrętki kontroluje przesłuchy w kablach komunikacyjnych

Skręcenie skrętki komunikacyjnej to nie tylko wygoda produkcyjna — to podstawowy mechanizm, dzięki któremu kabel odrzuca zakłócenia elektromagnetyczne i tłumi przesłuchy między sąsiednimi parami. Kiedy dwa przewodniki są skręcone ze sobą, dowolne zewnętrzne pole elektromagnetyczne indukuje prawie równe i przeciwne napięcia w kolejnych półskrętach, które znoszą się w odbiorniku poprzez tłumienie w trybie wspólnym. Skuteczność tej eliminacji zależy od długości skrętu: krótszy skręt (więcej skrętów na metr) zapewnia lepsze tłumienie szumów, ale nieznacznie zwiększa koszt kabla i tłumienie ze względu na dodatkową długość przewodu. W wieloparowych kablach komunikacyjnych każdej parze przypisana jest unikalna, dokładnie kontrolowana długość skrętu, która różni się od każdej sąsiedniej pary. Ta celowa zmiana — zwykle obejmująca zakres od około 25 mm do 38 mm na parę w standardowym kablu Cat6A — gwarantuje, że żadne dwie pary nie osiągną konstruktywnego wyrównania zakłóceń w ciągu kabla, co jest głównym mechanizmem odpowiedzialnym za specyfikacje wydajności przesłuchu bliskiego końca (NEXT) i przesłuchu dalekiego końca (FEXT), które definiują niezawodność transmisji danych. Wąskie tolerancje produkcyjne dotyczące spójności długości skrętu na całej długości kabla są tym, co wyróżnia wysoką wydajność kable komunikacyjne z produktów towarowych.

Stosunek tłumienia do przesłuchu i dlaczego przewiduje on wydajność łącza danych w świecie rzeczywistym

Podczas oceniania kable komunikacyjne w przypadku infrastruktury okablowania strukturalnego wartości tłumienia i przesłuchu są często sprawdzane niezależnie, ale metryką, która w najbardziej bezpośredni sposób pozwala przewidzieć, czy łącze danych będzie działać niezawodnie przy jego prędkości znamionowej, jest współczynnik tłumienia do przesłuchu (ACR), a konkretnie wariant sumy mocy (PS-ACR). ACR oblicza się po prostu jako NEXT minus tłumienność wtrąceniowa w każdym punkcie częstotliwości, wyrażona w decybelach. Dodatni ACR oznacza, że ​​sygnał docierający do odległego końca jest silniejszy niż zakłócający go szum przesłuchu; im większy margines dodatni, tym solidniejsze łącze. W przypadku okablowania Cat6 przy 250 MHz minimalna wartość PS-ACR-N (suma mocy ACR na bliskim końcu) jest określona na poziomie około 3,0 dB — to bardzo niewielki margines. Okablowanie Cat6A przy 500 MHz utrzymuje minimalny PS-ACR-N na poziomie około 25 dB, dlatego też Cat6A jest minimalną zalecaną kategorią dla zastosowań 10GBASE-T. Zrozumienie ACR zamiast skupiania się na indywidualnych wartościach tłumienia lub przesłuchu pomaga projektantom sieci wybrać kable komunikacyjne, które zapewniają rzeczywisty zapas dla zamierzonego zastosowania, a nie kable, które jedynie spełniają wymagania litery specyfikacji kategorii w najgorszych przypadkach.

Wybór materiału dielektrycznego i jego wpływ na prędkość propagacji sygnału

Materiał izolacyjny otaczający każdy przewodnik w kablu komunikacyjnym bezpośrednio określa prędkość propagacji sygnału, która wpływa zarówno na nominalną prędkość propagacji (NVP), jak i charakterystykę opóźnienia i skosu opóźnienia kabla. Prędkość propagacji jest odwrotnie proporcjonalna do pierwiastka kwadratowego przenikalności względnej materiału izolacyjnego (stała dielektryczna). Stały polietylen (PE) o stałej dielektrycznej około 2,25 daje NVP wynoszącą około 66% prędkości światła w wolnej przestrzeni. Spieniony polietylen — w którym do matrycy PE wprowadza się mikroskopijne puste przestrzenie powietrzne — zmniejsza efektywną stałą dielektryczną do wartości 1,5 lub niższej, wypychając NVP powyżej 75–85% prędkości światła. Ma to praktyczne dwojakie znaczenie: po pierwsze, wyższy NVP oznacza mniejsze opóźnienie propagacji, co jest ważne w zastosowaniach wrażliwych na opóźnienia, takich jak sieci handlu finansowego i systemy kontroli w czasie rzeczywistym; po drugie, ściślejsza kontrola stałej dielektrycznej na długości kabla zmniejsza zniekształcenie opóźnień między parami, co staje się krytycznym parametrem w sieciach Ethernet 10G i 40G, gdzie wiele par przenosi jednoczesne strumienie danych, które muszą zostać ponownie połączone w odbiorniku w wąskim oknie czasowym. Wysokowydajne kable komunikacyjne do zastosowań szkieletowych w centrach danych rutynowo określają precyzyjną izolację ze spienionego PE, aby osiągnąć prędkość propagacji i wydajność skosu wymaganą przez gęstą transmisję równoległą.

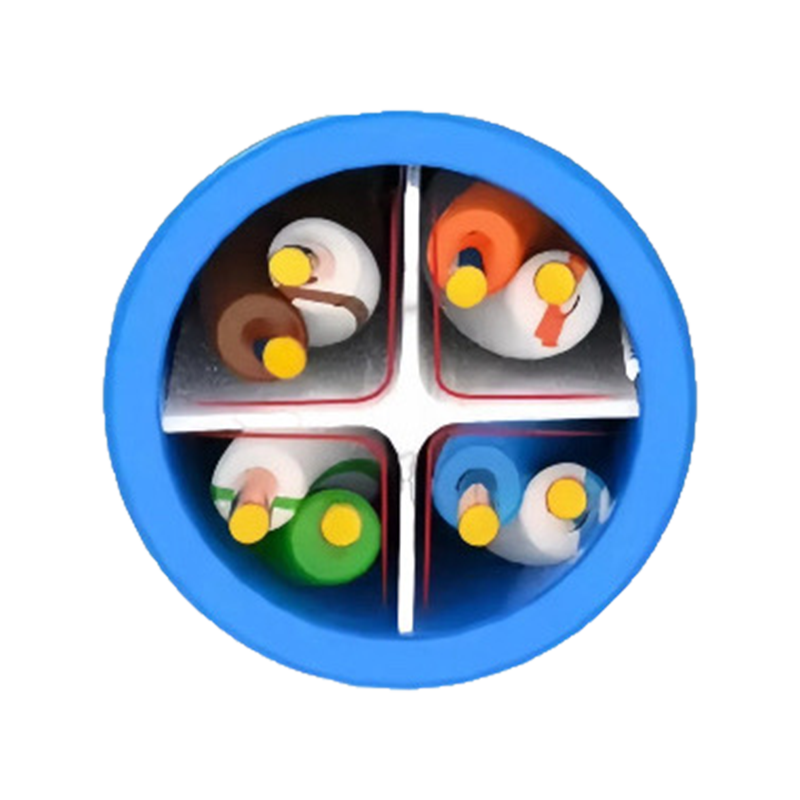

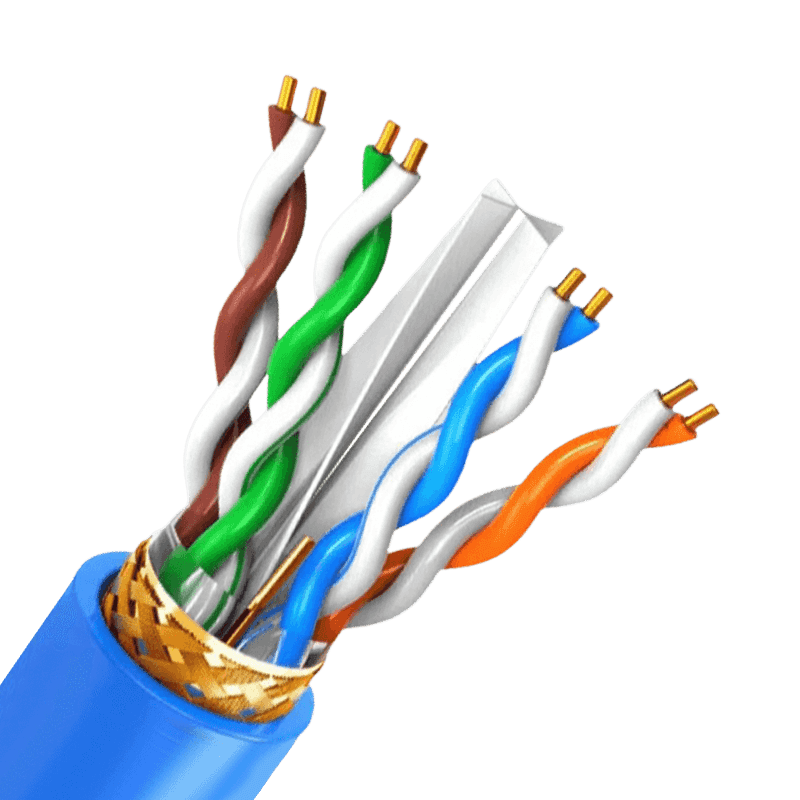

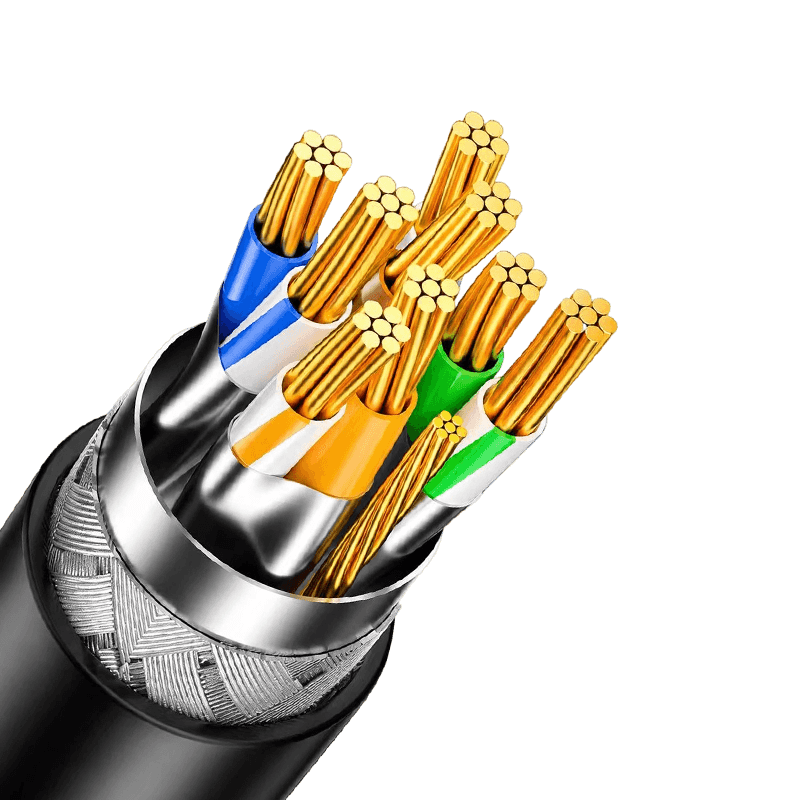

Architektury ekranowania w kablach komunikacyjnych: F/UTP, S/FTP i gdy każda z nich jest odpowiednia

Normy IEC 61156 i ISO/IEC 11801 definiują systematyczną nomenklaturę ekranowania kabli komunikacyjnych, która opisuje zarówno ogólny ekran kabla, jak i ekran pojedynczej pary, w formacie XX/YTP. Zrozumienie, kiedy określić każdą architekturę, jest praktyczną decyzją inżynierską, a nie ćwiczeniem dotyczącym pola wyboru specyfikacji.

Aby ekranowane kable komunikacyjne były skuteczne, wymagają ciągłej ścieżki uziemienia o niskiej impedancji od ekranu do ziemi na obu końcach łącza. Nieuziemiony lub słabo uziemiony ekran kabla S/FTP lub F/UTP może w rzeczywistości pogorszyć wydajność w porównaniu z kablem nieekranowanym, działając jak antena, która łączy szum zewnętrzny bezpośrednio w pary sygnałów.

Klasyfikacja rozprzestrzeniania się płomieni i toksyczności dymu w przypadku prowadzenia kabli komunikacyjnych w pomieszczeniach

Kable komunikacyjne prowadzone przez przestrzenie nadsufitowe, piony i otwarte środowiska biurowe podlegają klasyfikacji bezpieczeństwa przeciwpożarowego, która określa, które produkty mogą być legalnie instalowane w jakich lokalizacjach. W Ameryce Północnej norma NEC (NFPA 70) klasyfikuje kable komunikacyjne jako CMP (uniwersalna komora komunikacyjna), CMR (podstawa), CM (ogólnego przeznaczenia) i CMX (ograniczone zastosowanie), przy czym CMP reprezentuje najbardziej rygorystyczne parametry dotyczące płomienia i dymu do stosowania w pomieszczeniach wentylacyjnych. W Europie i na rynkach zgodnych z normami IEC obowiązuje norma CPR (rozporządzenie dotyczące wyrobów budowlanych) EN 50575, definiująca klasy reakcji na ogień od Aca do B1ca, B2ca, Cca, Dca, Eca i Fca – każda wymagająca badania rozprzestrzeniania się płomienia, szybkości uwalniania ciepła (HRR), wytwarzania dymu (s1 – s3), płonących kropelek (d0 – d2) i kwasowości (a1 – a3). Kabel sklasyfikowany jako Cca-s1,d1,a1 zapewnia znacznie lepsze ogólne bezpieczeństwo pożarowe niż kabel sklasyfikowany jako Dca-s3,d2,a2, mimo że oba mieszczą się w tym samym przedziale klasy podstawowej. Dla projektantów budynków i wykonawców okablowania zrozumienie sufiksów podklasyfikacji jest równie ważne jak klasa podstawowa przy określaniu kabli komunikacyjnych do projektów o rygorystycznych wymaganiach w zakresie bezpieczeństwa użytkowników lub zobowiązań dotyczących zgodności z przepisami ubezpieczeniowymi.

Przesłuchy obce w instalacjach wiązek kabli komunikacyjnych i jak sobie z nimi radzić

Przesłuch obcy (AXT) — sprzężenie elektromagnetyczne między sąsiednimi kablami w tej samej wiązce lub korytku, w przeciwieństwie do par w jednym kablu — stał się definiującym wyzwaniem projektowym wraz z wprowadzeniem standardu 10GBASE-T Ethernet, który wykorzystuje wszystkie cztery pary jednocześnie do transmisji w trybie pełnego dupleksu na 100 metrach miedzi. W przeciwieństwie do przesłuchów wewnętrznych, które producenci kabli kontrolują poprzez geometrię pary i ekranowanie, przesłuchy obce są zmienną zależną od instalacji, która pogarsza się w miarę zagęszczania wiązek kabli. Normy IEC 61935-1 i TIA-568-C.2 dotyczą przesłuchów obcych poprzez specyfikacje sumy mocy obcego przesłuchu bliskiego końca (PSANEXT) i sumy mocy obcego przesłuchu odległego końca (PSAELTF). W praktyce zarządzanie przesłuchami obcymi w dużych poziomych wiązkach kabli obejmuje kilka podejść: utrzymywanie fizycznej separacji między kablami tam, gdzie to możliwe, unikanie równoległego prowadzenia więcej niż 24 kabli w jednej ciasnej wiązce, stosowanie ekranowanych kabli komunikacyjnych F/UTP lub S/FTP, których ogólny ekran foliowy zapewnia nieodłączne tłumienie AXT oraz – w przypadku instalowania nieekranowanych kabli U/UTP – zapewnienie, że w wiązce używane są kable tego samego producenta i tej samej partii produkcyjnej, ponieważ wydajność AXT jest bardzo wrażliwa na względną zależność fazową sąsiednich par kabli geometrie. Nasza precyzja produkcji w Zhejiang Huapu Cable Co., Ltd., poparta procesami zarządzania jakością ISO 9001, zapewnia stałą długość skrętu i geometrię we wszystkich partiach produkcyjnych — co bezpośrednio przyczynia się do przewidywalnej wydajności przesłuchów obcych w gęstych instalacjach.

Kable komunikacyjne Cat8: czego faktycznie wymaga przepustowość 2000 MHz od kabla

Kable komunikacyjne kategorii 8, znormalizowane w normach ISO/IEC 11801-1 (klasa I i klasa II) oraz TIA-568-C.2-1, obsługują aplikacje 25GBASE-T i 40GBASE-T na maksymalnej długości kanału 30 metrów, pracujące na częstotliwościach do 2000 MHz. Osiągnięcie niezawodnej transmisji sygnału przy częstotliwości 2 GHz nakłada na kabel ograniczenia fizyczne, które jakościowo różnią się od tych, które obowiązują w przypadku Cat6A przy 500 MHz. Przy częstotliwości 2000 MHz głębokość naskórka w miedzi wynosi około 1,5 µm, co oznacza, że ​​praktycznie cały prąd płynie w mikroskopijnie cienkiej zewnętrznej warstwie powierzchni przewodnika. Jakakolwiek nieregularność powierzchni, utlenienie lub defekt ciągnienia przewodnika w tej skali zwiększa efektywną rezystancję i pogarsza wydajność tłumienności wtrąceniowej. To dlatego w kablach Cat8 powszechnie stosuje się przewodniki z powierzchnią z czystej miedzi lub miedzi posrebrzanej i obowiązkowo wymagają ekranowania folią na parę (wszystkie kable Cat8 z definicji są F/UTP lub S/FTP — nieekranowany Cat8 nie istnieje w standardzie). Interfejs złącza jest równie krytyczny: przy 2 GHz straty odbiciowe i straty wtrąceniowe źle zaprojektowanego lub nieprawidłowo zakończonego złącza RJ-45 lub TERA mogą pochłonąć cały margines kanału. Cat8 nie jest po prostu stopniowym ulepszeniem w stosunku do Cat6A — reprezentuje inną klasę precyzyjnej dyscypliny produkcyjnej stosowanej jednocześnie do kabli komunikacyjnych, złączy i oprzyrządowania do zakańczania.

Pogorszenie wydajności kabla komunikacyjnego na skutek naprężeń mechanicznych podczas i po instalacji

Kabel komunikacyjny, który przejdzie test fabryczny, może nadal nie uzyskać certyfikatu kanału po instalacji, jeśli naprężenia mechaniczne podczas ciągnięcia, zginania lub wiązania zmieniły wewnętrzną geometrię kabla. Naprężenia mechaniczne wywołane instalacją wynikają z kilku specyficznych trybów awarii:

• Odkształcenie pary na skutek nadmiernego naprężenia ciągnącego: Większość kabli komunikacyjnych Cat6 i Cat6A określa maksymalne napięcie instalacyjne wynoszące 110 N (około 25 funtów siły). Przekroczenie tej wartości — częste zjawisko podczas przeciągania długich odcinków przez zatłoczony przewód — trwale wydłuża przewody i zmienia geometrię skrętu pary, zwiększając wartość NEXT i zmniejszając wydajność strat odbiciowych.
• Załamania i ostre zginanie: Minimalny promień zgięcia dla kabli Cat6A U/UTP wynosi zazwyczaj 8-krotność zewnętrznej średnicy kabla podczas instalacji, zmniejszając się do 4-krotności w przypadku stałej pozycji instalacyjnej. Ostre załamanie – nawet takie, które wydaje się odskakiwać – powoduje trwałą nieciągłość w profilu impedancji kabla, która objawia się wzrostem straty odbiciowej o częstotliwości odpowiadającej długości elektrycznej zagięcia.
• Załadunek kruszarki do przepełnionych tac: Kable komunikacyjne zakopane pod mocno obciążonymi korytkami kablowymi mogą podlegać długotrwałemu obciążeniu zgniatającemu, które powoduje deformację przekroju kabla z okrągłego na owalny. Zmienia to odstępy między parami w kablu i zwiększa poziom przesłuchów obcych, często ujawniając się dopiero kilka miesięcy po instalacji, gdy odkształcenie stabilizuje się.
• Nadmierne dociągnięcie opaski kablowej: Opaski zaciskowe stosowane z nadmiernym naprężeniem wokół wiązek kabli komunikacyjnych tworzą zlokalizowane punkty wysokiego nacisku, które odkształcają płaszcz zewnętrzny i ściskają geometrię pary wewnętrznej. Najlepszą praktyką w branży jest stosowanie zapięć na rzepy do wiązek kabli komunikacyjnych lub sprawdzanie, czy napięcie opaski zaciskowej nie powoduje widocznego odkształcenia osłony kabla.

Poinstalacyjne testy certyfikacyjne kanałów przy użyciu testera terenowego poziomu IV lub V stanowią jedyne wiarygodne potwierdzenie, że zainstalowane kable komunikacyjne spełniają określoną kategorię wydajności po spełnieniu warunków mechanicznych instalacji na etapie budowy.

Przemysłowe kable komunikacyjne: różnice w stosunku do komercyjnego okablowania IT w budowie i testowaniu

Kable komunikacyjne stosowane w środowiskach automatyki przemysłowej — łączące sterowniki PLC, interfejsy HMI, czujniki i przemysłowe przełączniki Ethernet w zakładach produkcyjnych, obiektach procesowych i infrastrukturze energetycznej — są poddawane zasadniczo różnym obciążeniom niż biurowe okablowanie IT. Normy IEC 61784 i IEC 61918 dotyczą w szczególności przemysłowych sieci komunikacyjnych (sieci obiektowych i Ethernetu przemysłowego), a kable stosowane w tych systemach różnią się od dostępnych na rynku produktów Cat6 lub Cat6A pod kilkoma ważnymi względami. Przemysłowe kable komunikacyjne zazwyczaj zawierają odporną na oleje i chemikalia osłonę zewnętrzną wykonaną z PUR (poliuretan) lub CPE (chlorowany polietylen), a nie ze standardowych związków PVC lub LSZH. Są zaprojektowane tak, aby wytrzymywać wielokrotne zginanie na prowadnikach kablowych (prowadniki kablowe), przy znamionowych cyklach zginania wynoszących 5–10 milionów cykli przy określonych promieniach zgięcia — jest to wymóg, zgodnie z którym komercyjne kable komunikacyjne nigdy nie są testowane. Wiele przemysłowych kabli komunikacyjnych zawiera również ekranowanie z oplotu miedzianego o pokryciu powyżej 90%, aby chronić pary sygnałowe przed intensywnymi zakłóceniami elektromagnetycznymi generowanymi przez przemienniki częstotliwości, serwowzmacniacze i sprzęt spawalniczy pracujący w bliskiej odległości. W Zhejiang Huapu Cable Co., Ltd. nasze możliwości produkcyjne i najnowocześniejszy sprzęt testujący umożliwiają nam produkcję i walidację kabli komunikacyjnych zgodnie ze standardami wydajności zarówno komercyjnymi, jak i przemysłowymi, w oparciu o tę samą wiedzę techniczną, która leży u podstaw naszej szerokiej oferty kabli obejmującej kategorie kabli zasilających, sterujących i specjalistycznych.

Zasilanie przez Ethernet (PoE) i jego konsekwencje termiczne dla specyfikacji kabla komunikacyjnego

Technologia Power over Ethernet (PoE), standaryzowana w standardach IEEE 802.3af (15,4 W), 802.3at (30 W) i 802.3bt (do 90 W dla typu 4), wykorzystuje te same przewodniki kabla komunikacyjnego do jednoczesnego przesyłania sygnałów danych i zasilania prądem stałym do punktów końcowych sieci, takich jak kamery IP, punkty dostępowe, telefony VoIP i urządzenia IoT. Chociaż PoE jest elektrycznie kompatybilne ze standardowymi kategoriami okablowania strukturalnego, konsekwencje termiczne ciągłego dostarczania mocy za pośrednictwem wiązek kablowych są znaczące i często niedoceniane podczas projektowania sieci. Gdy prąd przepływa przez rezystancję przewodu kabla, wytwarza ciepło proporcjonalne do I²R. W jednym kablu ciepło to jest łatwo rozpraszane do otaczającego powietrza. W ciasno powiązanej grupie 24 lub więcej aktywnych kabli PoE środowisko termiczne zmienia się zasadniczo: sąsiednie kable działają jak wzajemna izolacja, zatrzymując ciepło i podnosząc temperaturę roboczą kabla powyżej temperatury otoczenia. Modelowanie grupy zadaniowej IEEE 802.3bt wykazało, że wiązka 24 kabli PoE typu 4 (każdy przenoszący 960 mA na parę przewodów) może podnieść temperaturę kabla o 15–20°C powyżej temperatury otoczenia — wzrost ten zwiększa rezystancję przewodnika, zwiększa tłumienność wtrąceniową (która wzrasta o około 0,4% na °C w przypadku miedzi) i może wypchnąć i tak już marginalny kanał poza granice specyfikacji. Specyfikacje kabli komunikacyjnych do zastosowań PoE o dużej gęstości powinny zatem obejmować potwierdzenie rezystancji przewodu w podwyższonej temperaturze i krzywą obniżania wartości znamionowych tłumienności wtrąceniowej, a nie polegać wyłącznie na obliczeniach kanałów w temperaturze pokojowej. Jako krajowe przedsiębiorstwo high-tech posiadające wszechstronne zaplecze laboratoryjne, firma Zhejiang Huapu Cable Co., Ltd. przeprowadza weryfikację wydajności cieplnej naszych produktów z zakresu kabli komunikacyjnych, aby wspierać klientów w projektowaniu infrastruktury PoE o dużej gęstości.
