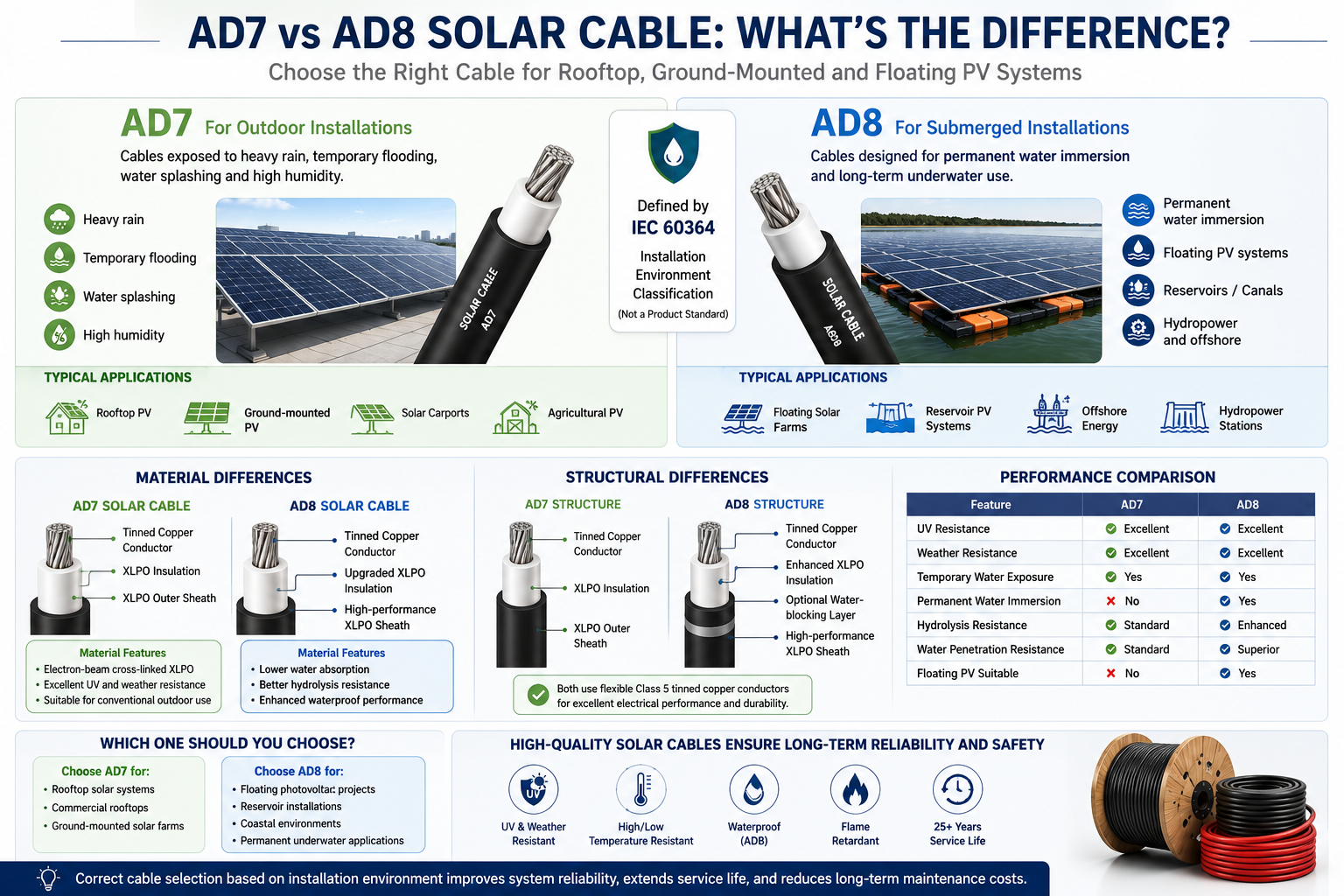

Wprowadzenie Ponieważ światowy przemysł fotowoltaiczny (PV) stale się rozwija, wydajność kabli słonecznych odgrywa kluczową rolę w zapewnianiu bezpieczeństwa, niezawodności i długoterminowej wydajności systemów energii słonecznej. Oczekuje się, że nowoczesne kable fotowoltaiczne będą działać przez ponad 25 lat przy ciągłym narażeniu na: Promieniowanie UV Ulewny deszcz Wahania temperatury Naprężenia mechaniczne Warunki pogodowe na zewnątrz W ostatnich latach AD7 i AD8 stały się powszechnymi terminami na europejskim rynku energii słonecznej, zwłaszcza w przypadku pływających fotowoltaiki (FPV), fotowoltaiki rolniczej i projektów energii słonecznej na wybrzeżach. Ale co właściwie oznaczają te oceny? Czy są to standardy kablowe, czy po prostu klasyfikacje instalacji? W tym przewodniku wyjaśniono różnice między AD7 i AD8 z punktu widzenia materiałów, konstrukcji kabla, wodoodporności i typowych zastosowań. AD7 i AD8 w skrócie AD7 i AD8 są klasyfikacje środowiska instalacji określone w normie IEC 60364 , a nie standardy certyfikacji produktów. Kluczową różnicą jest poziom ekspozycji na wodę. AD7 AD8 Ulewny deszcz Stałe zanurzenie w wodzie Tymczasowe zalanie Pływające systemy fotowoltaiczne Rozpryskiwanie wody Instalacje zbiornikowe Wysoka wilgotność Środowiska podwodne Co to jest AD7? AD7 jest przeznaczony do zastosowań zewnętrznych, gdzie kable są często narażone na działanie wilgoci, ale tak jest nie zanurzony na stałe . Typowe zastosowania Dachowe systemy fotowoltaiczne Instalacje fotowoltaiczne montowane na ziemi Wiaty solarne Rolnicze projekty fotowoltaiczne Warunki środowiskowe Ulewny deszcz Tymczasowe zalanie Rozpryskiwanie wody Wysoka wilgotność Prawidłowo zaprojektowana instalacja AD7 może wytrzymać długotrwałe narażenie na działanie warunków zewnętrznych, ale nie jest przeznaczona do ciągłej pracy pod wodą. Co to jest AD8? AD8 jest przeznaczony do znacznie trudniejszych warunków, w których kable mogą pozostawać w kontakcie z wodą przez dłuższy czas. Typowe zastosowania Pływające systemy fotowoltaiczne (FPV). Zbiornikowe farmy fotowoltaiczne Projekty dotyczące energii odnawialnej na morzu Kanały irygacyjne Elektrownie wodne W przeciwieństwie do AD7, instalacje AD8 wymagają kabli, które zachowują parametry elektryczne nawet po długotrwałym narażeniu na wodę. Dlaczego standardowe kable solarne nie zawsze spełniają wymagania AD8 Wiele standardowych kabli fotowoltaicznych jest zgodnych z uznanymi międzynarodowymi standardami, takimi jak: EN 50618 IEC 62930 Certyfikat TÜV PV Kable te zapewniają już doskonałe: Odporność na promieniowanie UV Odporność na warunki atmosferyczne Odporność na ozon Ognioodporność Wydajność w wysokiej temperaturze Jednak przestrzeganie tych standardów już tak nie gwarantuje automatycznie długoterminowej wydajności pod wodą . Ciągłe zanurzenie wprowadza dodatkowe wyzwania, w tym: Wnikanie wody w materiały polimerowe Przyspieszone starzenie się izolacji Zmniejszona wytrzymałość dielektryczna Korozja elementów metalowych Degradacja mechaniczna Z tego powodu aplikacje AD8 wymagają dodatkowej inżynierii wykraczającej poza konwencjonalne konstrukcje kabli fotowoltaicznych. Różnice materiałowe Kabel słoneczny AD7 Większość kabli słonecznych AD7 wykorzystuje izolację XLPO usieciowaną wiązką elektronów. Kluczowe cechy obejmują: Doskonała odporność na promieniowanie UV Odporność na wysoką temperaturę Dobra elastyczność Długa żywotność na zewnątrz Materiały te dobrze sprawdzają się w konwencjonalnych zewnętrznych instalacjach fotowoltaicznych. Kabel słoneczny AD8 W porównaniu z kablami AD7, kable AD8 zazwyczaj zawierają ulepszone formuły materiałowe, w tym: Niższa absorpcja wody Zwiększona odporność na hydrolizę Poprawiona skuteczność blokowania wody Usieciowane związki XLPO o większej gęstości Ulepszenia te pomagają zapobiegać długotrwałemu przenikaniu wilgoci i zachować niezawodność elektryczną. Porównanie materiałów osłony Zewnętrzna powłoka służy jako podstawowa warstwa chroniąca środowisko kabla. Pochwa AD7 Pochwa AD8 Odporny na promieniowanie UV Niższa przepuszczalność wody Odporny na warunki atmosferyczne Zwiększona odporność na hydrolizę Odporny na ścieranie Poprawiona odporność chemiczna Odporny na ozon Lepsza odporność na mikroorganizmy i glony Ulepszona formuła powłoki jest jednym z głównych powodów, dla których kable AD8 działają lepiej w środowiskach zanurzonych. Różnice strukturalne Chociaż kable AD7 i AD8 często wyglądają podobnie zewnętrznie, ich konstrukcja wewnętrzna może znacznie się różnić. Typowa konstrukcja AD7 Przewodnik z cynowanej miedzi klasy 5 Izolacja XLPO Zewnętrzna osłona XLPO Struktura ta zapewnia doskonałą elastyczność i odporność na warunki atmosferyczne. Typowa konstrukcja AD8 Przewodnik z cynowanej miedzi klasy 5 Ulepszona izolacja XLPO Opcjonalna warstwa blokująca wodę Wysokowydajny płaszcz zewnętrzny XLPO Ulepszona struktura uszczelniająca Te ulepszenia konstrukcyjne zmniejszają przenikanie wody i poprawiają długoterminową trwałość. Testowanie wodoodporności Standardoweoweowe kable fotowoltaiczne poddawane są zazwyczaj: Badanie rezystancji izolacji Testowanie wysokiego napięcia Starzenie się UV Odporność na warunki atmosferyczne testing Cykl termiczny Aplikacje AD8 często wymagają dodatkowych testów, takich jak: Długotrwałe zanurzenie w wodzie Badania penetracji wody Badanie wody pod ciśnieniem Przyspieszone starzenie po zanurzeniu Weryfikacja parametrów elektrycznych po zanurzeniu W zależności od wymagań projektu oceny te mogą trwać kilka miesięcy. Porównanie wydajności Własność AD7 AD8 Odporność na promieniowanie UV Znakomicie Znakomicie Odporność na warunki atmosferyczne Znakomicie Znakomicie Tymczasowe narażenie na wodę Tak Tak Stałe zanurzenie w wodzie Nie Tak Odporność na hydrolizę Standard Ulepszone Odporność na przenikanie wody Standard Doskonały Nadaje się do pływających fotowoltaiki Nie Tak Który kabel wybrać? AD7 jest zalecany do: Systemy fotowoltaiczne na dachach budynków mieszkalnych Projekty dachów komercyjnych Naziemne farmy fotowoltaiczne Przemysłowe instalacje fotowoltaiczne AD8 jest zalecany do: Pływające farmy fotowoltaiczne Projekty zbiorników fotowoltaicznych Środowiska nadmorskie Stałe instalacje podwodne Wybór AD8 dla standardowych systemów dachowych zazwyczaj zwiększa koszty projektu, nie zapewniając znaczącej wartości dodatkowej. Perspektywy przyszłości Oczekuje się, że w nadchodzącej dekadzie pływające elektrownie fotowoltaiczne będą się szybko rozwijać ze względu na: Bardziej efektywne wykorzystanie gruntów Zmniejszone parowanie wody Poprawiona wydajność modułów słonecznych dzięki naturalnemu chłodzeniu Lepsza integracja z infrastrukturą hydroenergetyczną W miarę ciągłego rozwoju pływających modułów fotowoltaicznych wzrośnie również zapotrzebowanie na wodoodporne kable słoneczne o wysokiej wydajności i zaawansowane materiały izolacyjne. Wniosek Różnica między AD7 i AD8 wykracza daleko poza wodoodporność. Chociaż oba nadają się do zewnętrznych instalacji fotowoltaicznych, systemy kablowe AD8 zostały specjalnie zaprojektowane do stałego zanurzenia w wodzie dzięki ulepszonym materiałom, zoptymalizowanej konstrukcji kabli i bardziej wymagającym testom wodoodporności. W przypadku konwencjonalnych systemów fotowoltaicznych montowanych na dachach i na ziemi preferowanym rozwiązaniem pozostają kable słoneczne z certyfikatem EN 50618 lub IEC 62930. Jednakże w przypadku pływających projektów fotowoltaicznych i innych środowisk zanurzonych rozwiązania kablowe o klasie AD8 zapewniają długoterminową niezawodność wymaganą przez dziesięciolecia bezpiecznej pracy. Wybór odpowiedniego kabla w zależności od środowiska instalacji ma kluczowe znaczenie dla maksymalizacji niezawodności systemu, wydłużenia żywotności i zmniejszenia kosztów konserwacji.

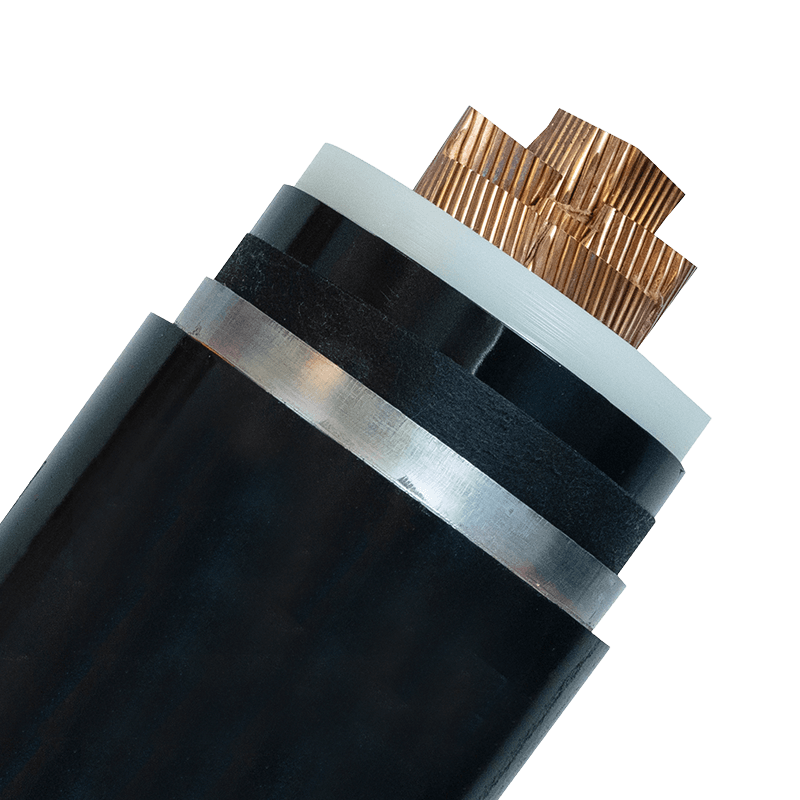

Co definiuje A Kabel zasilający wysokiego napięcia ? Pojedyncza trasa kablowa wysokiego napięcia może przesłać ponad 1000 MW energii elektrycznej, co wystarczy do zasilenia miasta średniej wielkości. W klasyfikacji technicznej kable wysokiego napięcia pracują przy napięciach znamionowych powyżej 33 kV (IEC 60183) lub 69 kV (IEEE). Kable te łączą zakłady wytwórcze z podstacjami, miejskimi węzłami dystrybucyjnymi i dużymi obiektami przemysłowymi, gdzie alternatywne rozwiązania o niższym napięciu nie są w stanie obsłużyć obciążenia. Powyżej 150 kV oznaczenie zmienia się na bardzo wysokie napięcie (EHV), a powyżej 345 kV obowiązuje ultrawysokie napięcie (UHV). Niezależnie od klasy, wszystko kable zasilające wysokiego napięcia mają wspólny wymóg: muszą przez dziesięciolecia bezawaryjnie radzić sobie z ekstremalnymi obciążeniami elektrycznymi, rozszerzalnością cieplną i zagrożeniami środowiskowymi. Kabel zasilający wysokiego napięcias Manufacturers, Suppliers, Factory Jako chińscy producenci kabli zasilających wysokiego napięcia, dostawcy i fabryka kabli zasilających wysokiego napięcia, Huapu oferuje na sprzedaż niestandardowe izolowane kable zasilające XLPE 38/66 kV-290/500 kV. Zobacz produkt → Podstawowe komponenty i nauka o materiałach Nowoczesna konstrukcja kabli WN opiera się na uporządkowanej strukturze warstw. Przewodnikiem jest zwykle linka aluminiowa lub miedziana, wybrana ze względu na obciążalność prądową i elastyczność mechaniczną. Rozmiary przewodów wahają się od 300 mm² do ponad 2500 mm² dla obwodów transmisyjnych. Bezpośrednio nad przewodnikiem znajduje się ekran półprzewodnikowy, który równomiernie rozprowadza pole elektryczne, zapobiegając wyładowaniom częściowym. Najważniejszym elementem jest warstwa izolacyjna. Usieciowany polietylen (XLPE) w dużej mierze zastąpił tradycyjny papier impregnowany olejem ze względu na wyższą temperaturę pracy (ciągła 90°C, przeciążenie 130°C) i mniejsze straty dielektryczne. W przypadku specjalnych warunków, takich jak kable podmorskie, kauczuk etylenowo-propylenowy (EPR) zapewnia zwiększoną elastyczność i odporność na drzewa wodne. Półprzewodnikowy ekran izolacyjny i ekran metalowy (druty miedziane lub taśma) tworzą uziemioną osłonę, która powstrzymuje pole elektryczne w kablu. Warstwy zewnętrzne zapewniają ochronę mechaniczną: warstwa pościeli, zbroja metalowa (drut stalowy lub taśma do zastosowań pod ziemią) oraz płaszcz z wytłaczanego polimeru — często PCV, polietylen lub związki zmniejszające palność. W instalacjach o krytycznym znaczeniu pożarowym konstrukcje z izolacją mineralną lub specjalne kurtki zwiększają pasywną odporność ogniową. Porównanie typów izolacji kabli wysokiego napięcia Izolacja Maksymalna ciągła temperatura Stała dielektryczna Typowe zastosowanie XLPE 90°C 2.3 Przesył lądowy, 33–500 kV EPR 90°C 2,8–3,5 Łódź podwodna, elastyczne instalacje PILC (izolowany papierem, pokryty ołowiem) 85°C 3.5 Starsze systemy, dystrybucja miejska XLPE odpowiada za ponad 80% nowych instalacji kabli WN na całym świecie , napędzane mniejszymi kosztami konserwacji i lepszą wydajnością cieplną. Jak wybrać odpowiedni kabel wysokiego napięcia Specyfikacja zaczyna się od napięcia systemu i poziomów usterek, ale rzeczywista wydajność zależy od dopasowania kabla do środowiska instalacji. Zacznij od określenia wymaganego napięcia znamionowego (U0/U) — dla systemu 132 kV typowe U0/U wynosi 76/132 kV. Następnie oblicz obciążalność ciągłą na podstawie oporności cieplnej gruntu (w przypadku kabli podziemnych) lub temperatury otoczenia i promieniowania słonecznego (w przypadku przewodów napowietrznych). Normy takie jak IEC 60287 zapewniają ramy obliczeń. Czynniki bezpośrednio wpływające na wybór kabla: Ocena zwarciowa: Kabel musi wytrzymywać maksymalny prąd zwarciowy przez 1–3 sekundy, nie przekraczając granicy termicznej. Metoda instalacji: Bezpośrednio zakopane, w kanałach, w powietrzu lub zanurzone – każde z nich wpływa na rozpraszanie ciepła i potrzeby ochrony mechanicznej. Zagrożenia dla środowiska: Substancje chemiczne, narażenie na promieniowanie UV, ataki gryzoni i wibracje w zakładach przemysłowych wymagają specjalistycznych osłon. W przypadku obszarów bogatych w węglowodory, trudnopalne kable wysokotemperaturowe może być konieczne obok obwodu WN. IEC 60331 Producenci kabli ognioodpornych i odpornych na wysokie temperatury Huapu to producenci kabli ognioodpornych IEC 60331, chińska fabryka kabli odpornych na wysokie temperatury oferuje hurtowe centrum danych kabli ognioodpornych. Zobacz produkt → Promień gięcia: Podczas instalacji należy zachować minimalny promień zgięcia (zwykle 15–20-krotność średnicy kabla), aby uniknąć uszkodzenia izolacji. Porównanie kabli wysokiego napięcia z kable elektroenergetyczne średniego napięcia , te pierwsze wymagają grubszej izolacji, solidniejszych ekranów i rygorystycznych testów wyładowań niezupełnych zgodnie z IEC 60840 (do 150 kV) lub IEC 62067 (powyżej 150 kV). Producenci, dostawcy, fabryki kabli zasilających średniego napięcia Jako chińscy producenci kabli zasilających średniego napięcia, dostawcy i fabryka kabli zasilających średniego napięcia, Huapu oferuje na sprzedaż niestandardowy kabel zasilający z izolacją krzyżową z polietylenu XLPE 3,6 / 6 kV-26 / 35 kV. Zobacz produkt → Najlepsze praktyki instalacyjne Układanie kabli wysokiego napięcia to operacja precyzyjna. Aby zapobiec naprężeniom mechanicznym, należy kontrolować głębokość wykopu, materiał podsypki i naprężenie uciągu. Typowy kabel jednożyłowy 132 kV o masie 15 kg/m może wywierać siłę uciągu ponad 20 kN – przekraczającą bezpieczne wartości, jeśli nie jest monitorowany. Użycie rolek linowych, odpowiednich uch do ciągnięcia i krętlików nie podlega negocjacjom. Kluczowe zasady instalacji: Napięcie ciągnięcia: W przypadku przewodów miedzianych ograniczyć siłę ciągnącą do 50 N/mm² przekroju przewodu; do aluminium, 30 N/mm². Ciśnienie boczne: W przypadku większości konstrukcji na zakrętach nacisk na ścianę boczną musi pozostać poniżej 5000 N/m. Promień gięcia: Zachowaj promień co najmniej 15D dla kabli jednożyłowych i 20D dla kabli trzyżyłowych (gdzie D to zewnętrzna średnica kabla). Rozstaw złączek i zakończeń: Złącza należy zlokalizować z dala od obszarów ruchu drogowego i w odstępach zwykle przekraczających 500 m, aby zminimalizować ryzyko usterek. Po instalacji testy integralności osłony oraz testy wysokiego napięcia DC lub VLF sprawdzają stan izolacji przed zasileniem. Pomijanie pomiarów wyładowań niezupełnych po instalacji jest główną przyczyną przedwczesnej awarii kabla. Protokoły testowania i uruchamiania Każdy system kabli HV przechodzi serię testów w celu potwierdzenia zgodności z normami IEC 60840, 62067 lub regionalnymi odpowiednikami, takimi jak IEEE 48. Rutynowe testy fabryczne każdego szpuli obejmują rezystancję przewodu, poziom wyładowań niezupełnych (PD) przy 1,25 U0 i grubość izolacji. Próg akceptacji wyładowań niezupełnych dla nowego kabla XLPE rzadko przekracza 5 pC przy 1,25-krotności napięcia znamionowego. Metody testowania na miejscu: Testowanie bardzo niskiej częstotliwości (VLF): Stosuje napięcie sinusoidalne 0,1 Hz, zwykle 3 U0 przez 15–60 minutut, aby wykryć defekty izolacji bez uszkodzenia kabla. Mapowanie wyładowań niezupełnych: Reflektometria w dziedzinie czasu identyfikuje lokalizacje uszkodzeń z precyzją na poziomie metra. Testowanie integralności osłony: Napięcie prądu stałego o wartości 5–10 kV zapewnia ciągłość płaszcza zewnętrznego i ekranu metalicznego. Typowe poziomy napięcia testowego dla kabla XLPE 132 kV Typ testu Napięcie (kV) Czas trwania Fabryczny test WNZ (U0=76 kV) 1,25 × 76 = 95 Ciągłe Test witryny VLF 3 × 76 = 228 15–60 min Test płaszcza (DC) 10 1–5 minut Dobrze udokumentowany raport z uruchomienia przyspiesza przetwarzanie gwarancji i zatwierdzanie ubezpieczeń. Droga przed nami: trendy w transmisji wysokiego napięcia Prąd stały wysokiego napięcia (HVDC) zmienia kształt przesyłu mocy na duże odległości, a wytłaczane kable XLPE pracują obecnie przy napięciu ±525 kV. Centra danych i morskie farmy wiatrowe napędzają popyt na kompaktowe kable o dużej obciążalności ze zintegrowanym monitorowaniem światłowodowym. Inną pojawiającą się praktyką jest stosowanie przyjaznych dla środowiska, bezhalogenowych kurtek bez pogarszania właściwości przeciwpożarowych. Tymczasem wymagania dotyczące inteligentnych sieci wymuszają rozproszony pomiar temperatury (DTS) i dynamiczną ocenę linii w czasie rzeczywistym, umożliwiając operatorom maksymalizację wykorzystania zasobów, jednocześnie zapobiegając przeciążeniom termicznym. Niezależnie od technologii, wybór odpowiedniego kabla zasilającego wysokiego napięcia oraz przestrzeganie rygorystycznych standardów instalacji i testowania pozostaje podstawą odpornej sieci. .article-section{margin-bottom:40px}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px}.article-section p{font-size:16px;margin-bottom:12px}.article-section ul,.article-section ol{margin-bottom:12px}.article-section ul{list-style-type:disc!important;list-style-position:inside!important}.article-section ol{list-style-type:decimal!important;list-style-position:inside!important;padding-left:0}.article-section li{list-style:inherit!important;font-size:16px;margin-bottom:5px}.article-table{display:table;text-align:center;border-collapse:collapse;width:100%;font-size:16px;margin-bottom:15px}.article-table thead{display:table-header-group}.article-table tbody{display:table-row-group}.article-table tr{display:table-row}.article-table th{display:table-cell;font-weight:bold;border:1px solid #ccc;padding:8px}.article-table td{display:table-cell;border:1px solid #ccc;padding:8px}.article-image{margin:24px 0;text-align:center}.article-image img{max-width:100%;height:auto;display:block;margin:0 auto} .internal-link{color:#2563eb;font-weight:bold;text-decoration:underline} .product-card{margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal} .pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center} .pc-img{width:160px;min-width:160px;height:120px;object-fit:cover;flex-shrink:0;display:block} .pc-img-placeholder{background:#f3f4f6} .pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;justify-content:space-between} .pc-title{font-size:15px;font-weight:600;color:#111;margin:0 0 6px} .pc-desc{font-size:13px;color:#6b7280;margin:0 0 8px;overflow:hidden;display:-webkit-box;-webkit-line-clamp:2;-webkit-box-orient:vertical} .pc-cta{font-size:13px;font-weight:600;margin-top:auto} .pc-inner:hover .pc-title{text-decoration:underline}

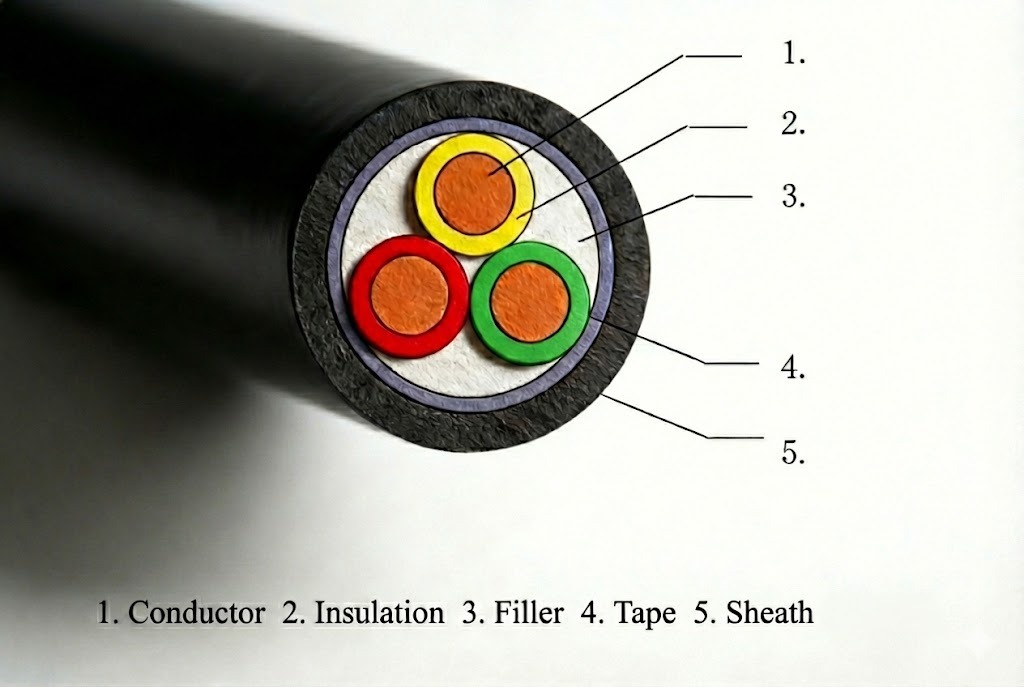

Podstawa niezawodnej transmisji sygnału W nowoczesnych zautomatyzowanych obiektach niezawodny kabel sterowniczy nie jest towarem, ale krytycznym elementem zapewniającym integralność każdego sygnału między sterownikami, czujnikami i elementami wykonawczymi. Wielordzeniowy izolowany tworzywem sztucznym kable sterujące ugruntowały swoją pozycję jako szkielet okablowania przemysłowego, oferując optymalną równowagę elastyczności mechanicznej, izolacji elektrycznej i długoterminowej stabilności. Bezpośrednią odpowiedzią na osiągnięcie stałego czasu sprawności systemu jest wybór kabla, którego materiał izolacyjny i układ żył są precyzyjnie dopasowane do środowiska operacyjnego. Odpowiednio dobrany wielożyłowy kabel sterujący redukuje zakłócenia elektromagnetyczne, usprawnia instalację i wytrzymuje naprężenia termiczne i mechaniczne występujące w hali produkcyjnej, bezpośrednio zapobiegając nieplanowanym przestojom. Materiały izolacyjne i ich bezpośredni wpływ na wydajność Izolacja z tworzywa sztucznego otaczająca każdy przewodnik stanowi podstawową ochronę przed wyciekiem sygnału i atakiem środowiskowym. W produkcji kabli sterowniczych w izolacji z tworzywa sztucznego dominują trzy klasy materiałów, z których każda oferuje odmienne właściwości elektryczne i termiczne, które określają przydatność do danego zadania. Materiał Ciągły zakres temperatur Kluczowe właściwości elektryczne i przeciwpożarowe PCV -15°C do 70°C Środek zmniejszający palność; rezystancja izolacji > 10¹² Ω·cm XLPE -40°C do 90°C Niska stała dielektryczna; doskonała odporność na wilgoć; dostępne opcje ognioodporne LSZH -20°C do 70°C Niska emisja dymu; bezhalogenowy; redukuje toksyczne gazy podczas pożaru Tabela: Właściwości porównawcze popularnych materiałów izolacyjnych z tworzyw sztucznych Izolacja z polichlorku winylu (PVC). PVC pozostaje najpowszechniej stosowanym materiałem ze względu na jego opłacalność i wrodzoną ognioodporność. Zapewnia niezawodną pracę w suchych, wewnętrznych panelach sterowania i połączeniach maszyn, gdzie temperatura otoczenia utrzymuje się poniżej 70°C . Jednakże PCW może twardnieć w temperaturach poniżej zera i pod wpływem spalania uwalnia gęsty dym i kwaśne gazy, przez co jest mniej odpowiedni do zamkniętych przestrzeni publicznych. Izolacja z polietylenu usieciowanego (XLPE). Izolacja XLPE zmienia profil termiczny i elektryczny kabla. Poprzez sieciowanie łańcuchów polimeru materiał zyskuje ciągłą temperaturę roboczą wynoszącą 90°C i wytrzymuje awaryjne przeciążenia do 130°C na krótkie okresy. Jego niższa stała dielektryczna poprawia klarowność sygnału na długich dystansach, a jego odporność na przenikanie wilgoci sprawia, że ​​jest to preferowany kabel sterowniczy w izolacji z tworzywa sztucznego do zewnętrznych korytek kablowych, wilgotnych tuneli i zakopanych kanałów kablowych. Izolacja o niskiej zawartości dymu i zerowej zawartości halogenu (LSZH). Tam, gdzie bezpieczeństwo ludzi podczas pożaru jest najważniejsze, obowiązkowe są związki LSZH. Materiały te emitują minimalną ilość dymu i nie powodują korozji gazów halogenowych, umożliwiając personelowi ewakuację i ograniczając wtórne uszkodzenia wrażliwego sprzętu elektronicznego. Kable sterujące w izolacji plastikowej z płaszczem LSZH są często stosowane w tunelach, centrach danych i sygnalizacji w transporcie zbiorowym. Krytyczna rola konfiguracji wielordzeniowych Wielożyłowy kabel sterujący łączy kilka izolowanych przewodów pod wspólną osłoną, co znacznie upraszcza okablowanie i zmniejsza zajmowaną powierzchnię. Typowe konfiguracje obejmują 2 rdzenie do 61 rdzeni , przy czym kable 7-żyłowe, 12-żyłowe i 24-żyłowe są głównymi urządzeniami do dystrybucji sygnałów analogowych i cyfrowych. Kluczowe zalety układu wielordzeniowego obejmują: Zmniejszone zagęszczenie korytka kablowego i czas instalacji w porównaniu do wielu przebiegów jednożyłowych. Lepsze tłumienie szumów, gdy żyły są skręcone parami lub ułożone warstwowo za pomocą ekranu zbiorczego, zmniejszając podatność na pola elektromagnetyczne z sąsiednich kabli zasilających. Spójna charakterystyka elektryczna na wszystkich ścieżkach, zapewniająca równomierny spadek napięcia i synchronizację sygnału w równoległych obwodach sterujących. Przy wyborze liczby rdzeni praktyczną zasadą jest uwzględnienie co najmniej 20% zapasowych rdzeni dla przyszłych modyfikacji. Dzięki temu przewidywaniu można uniknąć kosztów ciągnięcia nowych kabli w przypadku dodawania czujników lub siłowników na późniejszym etapie cyklu życia sprzętu. Normy dotyczące odporności ogniowej i bezpieczeństwa Kable sterownicze instalowane w zakładach przemysłowych często przemierzają obszary zagrożone pożarem, dlatego ich zachowanie pod wpływem płomieni bezpośrednio wpływa na bezpieczeństwo. Dwie krytyczne kategorie wydajności definiują trwałość i funkcjonalność kabla podczas pożaru. Ognioodporność Przewody sterownicze w izolacji z tworzywa sztucznego o zmniejszonej palności zaprojektowano tak, aby przestały się palić po usunięciu płomienia zewnętrznego. Norma testowa IEC 60332-1 ocenia pionową propagację płomienia pojedynczego kabla, podczas gdy IEC 60332-3 zakrywa wiązkę kabli. Pozytywny wynik tych testów oznacza, że ​​kabel nie będzie działał jak knot i rozprzestrzeniał ogień wzdłuż korytka kablowego. W przypadku obwodów krytycznych konstrukcje ognioodporne zawierają warstwę taśmy ze szkła mikowego wokół każdego przewodnika. Pod IEC 60331 testu, takie kable zachowują integralność obwodu przez długi czas 90 minut w temperaturach sięgających 750°C utrzymanie sprawności systemów awaryjnego wyłączania i alarmów przeciwpożarowych. Wymagania dotyczące bezhalogenowości i niskiej emisji dymu W podziemnych kolejach i sterowniach wymagania często zmieniają się z samego środka zmniejszającego palność na ograniczanie dymu i toksyczności. Wielożyłowe kable sterujące LSZH spełniają tę potrzebę, osiągając: współczynnik przepuszczalności światła co najmniej 60% podczas badań gęstości dymu, zapewniając widoczność drogi ewakuacyjnej i zmniejszając ryzyko korozji gazów kwaśnych na pobliskich szafach sterowniczych. Praktyki instalacyjne zapewniające długoterminową trwałość Nawet najwyższej jakości kabel sterujący w izolacji z tworzywa sztucznego będzie działał gorzej, jeśli będzie poddawany niewłaściwej obsłudze. Przestrzeganie ograniczeń mechanicznych podczas instalacji pozwala zachować zarówno właściwości elektryczne, jak i fizyczną integralność osłony. Należy przestrzegać minimalnego promienia zgięcia, który jest typowy 6-krotność całkowitej średnicy do nieuzbrojonych wielożyłowych kabli sterowniczych. Ciaśniejsze zagięcia mogą spowodować pęknięcie izolacji i zakłócić ułożenie żył. Nie przekraczaj maksymalnego naciągu ciągnięcia. Bezpiecznym limitem jest 50 N na milimetr kwadratowy przekroju przewodu dla przewodów miedzianych. Nadmierna siła rozciąga miedź, tworząc cienkie plamy o wysokiej wytrzymałości. W środowiskach, w których występują wibracje lub ciągły ruch, należy instalować kable z cienkimi żyłami i uchwytami odciążającymi, aby zapobiec twardnieniu i ewentualnemu uszkodzeniu żył. Jeśli nie można uniknąć poprowadzenia na zewnątrz, wybierz kabel z odporną na promieniowanie UV czarną powłoką polietylenową lub zewnętrzną powłoką XLPE, aby zapobiec degradacji pod wpływem długotrwałego narażenia na światło słoneczne. Certyfikaty gwarancją jakości Obietnice wydajności zawarte w arkuszu danych kabla sterującego muszą być poparte możliwymi do sprawdzenia normami produkcyjnymi. Przed zakupem sprawdź, czy dostawca wielożyłowego kabla sterującego posiada ISO9001 certyfikaty zarządzania jakością oraz że produkty posiadają odpowiednie, obowiązkowe atesty rynkowe, takie jak np Certyfikat CCC lub krajową licencję na produkcję. Dokumenty te zapewniają, że kabel przeszedł rygorystyczne testy typu dotyczące rezystancji izolacji, wytrzymywania napięcia, rozprzestrzeniania się płomienia i udaru na zimno. Producent posiadający akredytowane laboratoria i system zarządzania środowiskowego ISO 14001 dodatkowo sygnalizuje podejście oparte na procesie, które eliminuje niespójności między partiami. Podsumowując, bezpośrednie zalecenie: w przypadku większości przemysłowych obwodów sygnałowych najwyższy margines bezpieczeństwa zapewnia izolowany XLPE, trudnopalny wielożyłowy kabel sterowniczy z powłoką zewnętrzną z polichlorku winylu lub LSZH. Izolacja PVC pozostaje solidnym wyborem w przypadku środowisk wewnętrznych o kontrolowanej temperaturze, gdzie koszt początkowy wpływa na budżet. Dopasowanie wymienionych raportów z testów kabla do rzeczywistych warunków instalacji jest najbardziej konstruktywnym krokiem, jaki inżynier może podjąć, aby zapewnić dziesięciolecia bezproblemowego działania systemu sterowania.

Bangkok, Tajlandia — Cóż za niesamowity tydzień innowacji i kontaktów! Zhejiang Huapu Cable Co., Ltd. z dumą ogłasza pomyślne zakończenie naszej wystawy w Tydzień Zrównoważonej Energii ASEAN (ASEW) 2026 w Bangkoku. W pierwszej kolejności pragniemy złożyć najserdeczniejsze podziękowania o Departament Handlu prowincji Zhejiang za ich łaskawe zaproszenie i ciągłe wsparcie. Reprezentowanie siły i jakości przemysłu produkcyjnego Zhejiang na jednej z najważniejszych międzynarodowych scen w Azji Południowo-Wschodniej było zaszczytem. Odkrywanie tętniącego życiem i dynamicznego rynku tajskiego Poruszanie się po tętniącym życiem parkiecie wystawowym ASEW 2026 uświadomiło nam jedno: Tajlandia to niezwykle tętniący życiem, dynamiczny i przyszłościowy rynek. Wraz z szybkim postępem w lokalnej infrastrukturze, rozwoju przemysłu i sektorach energii odnawialnej, zapotrzebowanie na niezawodne i wysokiej jakości rozwiązania w zakresie kabli elektrycznych nigdy nie było większe. Jako oddany światowy producent kabli elektrycznych z radością zobaczyliśmy, jak doskonale nasze wysokiej jakości produkty kablowe odpowiadają wymaganiom technicznym rozwijającej się tajlandzkiej sieci energetycznej i projektów przemysłowych. Budowanie globalnych powiązań i lokalnych partnerstw Wystawa jest tak skuteczna, jak relacje, które buduje. Przez cały czas trwania wydarzenia nasze zespoły sprzedażowe i techniczne miały przyjemność spotkać różnorodną grupę specjalistów z branży, inżynierów projektów i nowych przyjaciół z całego regionu. Zaangażowaliśmy się w głębokie, bardzo produktywne rozmowy na temat światowych standardów produkcji kabli (takich jak IEC i TISI ) i omówiono rozwiązania dostosowane do konkretnych zastosowań lokalnych. Dzięki tym znaczącym wymianom B2B, Zhejiang Huapu Cable pomyślnie zawarł wstępne umowy o współpracy z kilkoma znaczącymi lokalnymi firmami . Patrząc w przyszłość: pogłębianie naszej obecności w Tajlandii Te nowe partnerstwa stanowią fantastyczny kamień milowy w naszej międzynarodowej ekspansji na rynku. Jesteśmy niesamowicie optymistyczni, jeśli chodzi o przyszłość i nie możemy się doczekać głębokiego zakorzenienia naszej obecności w Tajlandii. Poprzez ciągłe zapewnianie najwyższej jakości produkcji kabli, ścisłą kontrolę jakości i wyjątkową obsługę klienta, naszym celem jest rozwój wraz z naszymi nowymi tajskimi partnerami i przyczynianie się do zrównoważonego rozwoju regionu. Dziękujemy wszystkim, którzy odwiedzili nasze stoisko, podzielili się swoimi spostrzeżeniami branżowymi i sprawili, że wystawa okazała się ogromnym sukcesem. Nie możemy się doczekać kolejnego spotkania! Szukasz niezawodnego producenta kabli do swojego kolejnego projektu? Już dziś zapoznaj się z naszą wszechstronną ofertą wysokiej jakości kabli przemysłowych i mieszkaniowych.

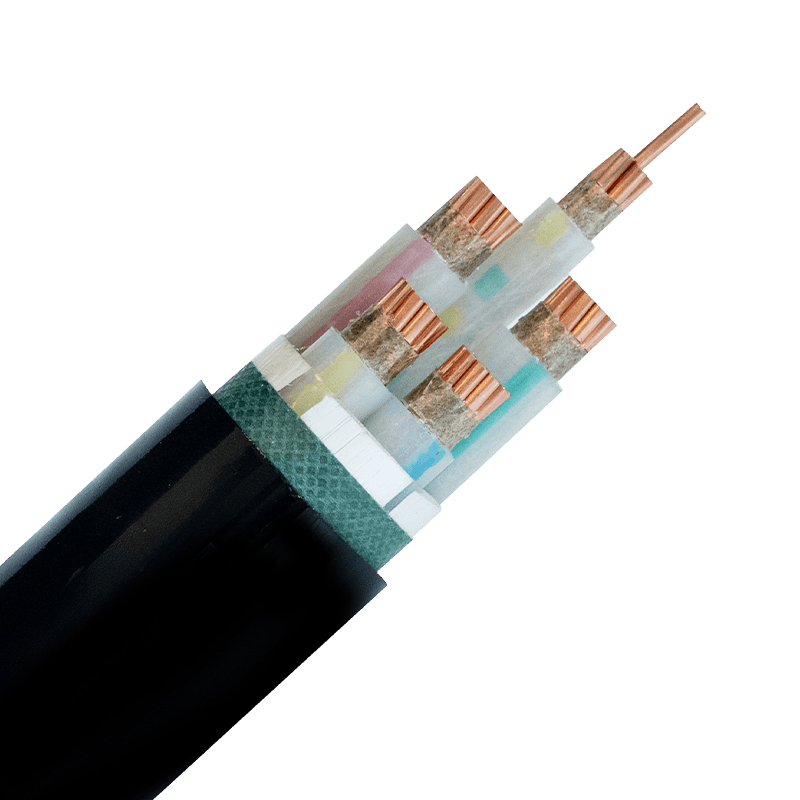

Dlaczego norma IEC 60331 ma większe znaczenie w centrach danych niż gdziekolwiek indziej Pojedynczy przepalony kabel w biurowcu to mandat konserwacyjny. Ta sama awaria w centrum danych może spowodować zniszczenie szafy, rzędu lub całej sali obliczeniowej. Ta różnica polega na tym, że integralność obwodów podczas pożaru — a nie tylko odporność na zapalenie się — jest standardowym zadaniem, na którym tak naprawdę zależy projektantom centrów danych. Specjalny przegląd techniczny wymagań dotyczących kabli ognioodpornych dla obwodów centrów danych wyjaśnia, dlaczego systemy wyłączania awaryjnego, wyzwalacze przeciwpożarowe i rezerwowe źródła zasilania zależą od kabli, które przewodzą prąd, gdy wszystko wokół nich się pali. Norma IEC 60331 istnieje specjalnie po to, aby zweryfikować tę zdolność, a nie po to, aby przede wszystkim poświadczyć, że kabel jest odporny na zapłon. Ognioodporne a ognioodporne: dwie różne gwarancje Te dwa pojęcia są używane zamiennie w dokumentach zamówień i to pomieszanie powoduje realne błędy w wyborze. Kabel trudnopalny spowalnia rozprzestrzenianie się ognia wzdłuż trasy kabla — ogranicza odległość rozprzestrzeniania się płomieni oraz ilość dymu i toksycznych gazów uwalnianych przez powłokę. Nie mówi nic o tym, czy kabel nadal przewodzi prąd, gdy dotrą do niego płomienie. Natomiast kabel ognioodporny jest zbudowany tak zachować integralność obwodu przez określony czas pod bezpośrednim działaniem płomienia – zazwyczaj od 90 do 180 minut, w zależności od klasy testowej. W przypadku obwodów bezpieczeństwa centrum danych (alarmy przeciwpożarowe, oświetlenie awaryjne, oddymianie) wymagana jest odporność ogniowa. Ognioodporność jest podstawowym oczekiwaniem w przypadku ogólnego okablowania zasilania i transmisji danych, a nie substytutem. Produkty sprzedawane pod nasz asortyment kabli trudnopalnych i odpornych na wysokie temperatury są zbudowane dla pierwszej kategorii — obwody ogólne, w przypadku których rozprzestrzenianie się płomienia i wytwarzanie dymu stanowią ryzyko, którym należy zarządzać, a nie podtrzymanie działania obwodu podczas aktywnego pożaru. Co faktycznie testuje norma IEC 60331 Norma IEC 60331 obejmuje kilka części, z których każda jest dopasowana do typu i średnicy kabla. IEC 60331-1 dotyczy kabli o średnicy powyżej 20 mm i napięciu znamionowym do 0,6/1,0 kV, testowanych płomieniem i udarem mechanicznym w temperaturze minimum 830°C. IEC 60331-2 obejmuje tę samą klasę napięcia, ale dla kabli o średnicy poniżej 20 mm. Norma IEC 60331-23 dotyczy kabli do transmisji danych, a norma IEC 60331-25 dotyczy światłowodów. Procedura testowa jest bezpośrednia: próbkę kabla o długości około 1200 mm montuje się nad palnikiem gazowym, zasila napięciem znamionowym i poddaje działaniu płomienia przez ustalony czas – zwykle 90 minut. Próbka przechodzi pomyślnie, jeśli zachowuje ciągłość przez cały czas, bez zwarć lub rozwarć. Jest to test obwodu pozytywny/negatywny, a nie skala ocen, dlatego arkusze danych kabli albo bezpośrednio podają zgodność z normą IEC 60331, albo nie. Powszechne podnormy IEC 60331 i ich zakres Standardowe Średnica kabla Zastosowanie IEC 60331-1 Ponad 20 mm Kable zasilające, montaż otwarty IEC 60331-2 Poniżej 20 mm Kable zasilające, montaż otwarty IEC 60331-23 Nie dotyczy Elektryczne kable do transmisji danych IEC 60331-25 Nie dotyczy Kable światłowodowe W przypadku obwodów infrastruktury krytycznej niektórzy specyfikatorzy idą dalej i łączą zgodność z normą IEC 60331 z izolacją mineralną, ponieważ izolacja z tlenku magnezu i powłoka miedziana fizycznie nie są w stanie podtrzymywać spalania. opcje ognioodpornych kabli w izolacji mineralnej do obwodów krytycznych są zwykłym punktem odniesienia, gdy specyfikacja projektu wymaga najwyższej dostępnej oceny integralności, a nie minimalnej zgodności. Odporność na wysoką temperaturę: pomijana druga warstwa Testy ogniowe symulują krótkie, ekstremalne wydarzenie. Ale centra danych prowadzą również kable w środowiskach, w których w zwykły wtorek jest gorąco – gęste korytka kablowe ze słabym przepływem powietrza, bliskość zasilaczy UPS, przewody kablowe na dachach w ciepłym klimacie. Standardowy kabel w izolacji PVC ulega degradacji szybciej pod ciągłym obciążeniem cieplnym, niż większość ludzi się spodziewa; rezystancja izolacji spada, a znamionowa żywotność kabla zmniejsza się znacznie poniżej wartości projektowej. Kabel odporny na wysoką temperaturę rozwiązuje ten problem niezależnie od odporności ogniowej. Jest przystosowany do ciągłej pracy w podwyższonych temperaturach otoczenia — często od 90°C do 105°C temperatury przewodu — bez przyspieszonego uszkodzenia izolacji. Kabel może być odporny na wysoką temperaturę, nie będąc jednocześnie ognioodpornym i odwrotnie. Określenie jednego nie obejmuje automatycznie drugiego, dlatego też harmonogramy okablowania w centrach danych zazwyczaj wymieniają obydwa parametry oddzielnie, zamiast zakładać, że wymaganie obejmuje pojedyncza etykieta „klasa cieplna”. Lista kontrolna wyboru okablowania centrum danych Przed sfinalizowaniem harmonogramu okablowania dopasuj funkcję obwodu do właściwej wartości znamionowej, zamiast domyślnie używać wszędzie opcji o najwyższej specyfikacji — przekroczenie specyfikacji zwiększa koszty bez dodawania ochrony tam, gdzie nie jest ona potrzebna. Obwody bezpieczeństwa i awaryjne: wymagają ognioodpornego kabla IEC 60331 o określonym czasie trwania integralności Ogólna dystrybucja mocy w gęstych korytkach kablowych: należy nadać priorytet konstrukcji trudnopalnej i bezhalogenowej o niskim poziomie dymu Biegnie w pobliżu zasilaczy UPS, transformatorów lub przewodów dachowych: potwierdza ciągłą odporność na wysoką temperaturę, a nie tylko zgodność z testem ogniowym Obwody danych i sterujące powiązane z systemami wykrywania pożaru: sprawdź zgodność z normą IEC 60331-23, a nie z ogólną normą dotyczącą kabli zasilających W przypadku warstwy dystrybucji mocy zasilającej rzędy serwerów wybór kabla zasilającego z izolacją XLPE do instalacji w centrum danych uwzględnia wpływ wyboru izolacji na te same kwestie związane z ciepłem i obciążeniem na poziomie głównego źródła zasilania, co warto sprawdzić wraz z powyższymi decyzjami dotyczącymi odporności ogniowej. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
