Niedopasowany kabel nie tylko działa gorzej — po prostu zawodzi. Izolacja, która nie jest w stanie wytrzymać temperatury roboczej, ulega degradacji w ciągu kilku miesięcy; zbyt mały rozmiar przewodu powoduje spadki napięcia, które uszkadzają podłączony sprzęt. Kable do urządzeń elektrycznych stanowią fizyczny szkielet każdego obwodu zasilania i sygnału, a wybór odpowiedniego wymaga zrozumienia, co odróżnia jeden typ od drugiego. Czym są kable do sprzętu elektrycznego? Kable do urządzeń elektrycznych to specjalnie zaprojektowane elementy łączące, które przesyłają moc i sygnały między urządzeniami w zastosowaniach przemysłowych, komercyjnych i mieszkaniowych. W przeciwieństwie do kabli do przesyłu energii zaprojektowanych dla infrastruktury sieci stacjonarnej, kable do sprzętu elektrycznego są zoptymalizowane pod kątem elastyczności, precyzyjnej obsługi sygnału i zgodności z urządzeniami użytkownika końcowego — od sprzętu gospodarstwa domowego po zautomatyzowane maszyny fabryczne. Składają się z trzech warstw rdzenia: przewodnika (miedzianego lub aluminiowego) służącego do przepływu prądu, warstwy izolacyjnej (PVC, XLPE lub gumy) ograniczającej i chroniącej ścieżkę elektryczną oraz powłoki zewnętrznej zapewniającej ochronę mechaniczną i środowiskową. Każda warstwa jest dostosowana do napięcia, temperatury i środowiska fizycznego aplikacji. Główne typy i ich zastosowania Każda z pięciu głównych kategorii kabli do urządzeń elektrycznych spełnia różne funkcje: Przewody budowlane do instalacji domowych i komercyjnych — Jednożyłowe przewody w izolacji PVC (takie jak typ BV, temperatura znamionowa 70°C) stosowane w instalacjach naściennych i kanałowych. Zaopatrują obwody oświetleniowe, gniazdka i ogólny sprzęt zasilający. Prosta konstrukcja zapewnia niskie koszty. Przewody w osłonie do elastycznego prowadzenia wielu przewodów — Kable wielożyłowe z zewnętrzną powłoką z PVC (np. typu RVV), odpowiednie do urządzeń przenośnych, systemów bezpieczeństwa i połączeń sprzętu lekkiego, które wymagają pewnej elastyczności. Kable sterownicze dla automatyki przemysłowej — Kable wielożyłowe w izolacji z tworzywa sztucznego (np. typu KVV) przesyłają sygnały pomiędzy sterownikami PLC, czujnikami i elementami wykonawczymi. Typowo znamionowe napięcie 450/750 V, temperatura przewodu do 70°C i promień zgięcia 6–12D. Kable komputerowe do ekranowanej transmisji sygnału — Kable ekranowane w izolacji PE (np. DJYPVPR, DJYP3VP3) o napięciu 300/500 V, przeznaczone do przyrządów elektronicznych i systemów gromadzenia danych, w których należy tłumić zakłócenia elektromagnetyczne. Dostępne są indywidualne i ogólne konfiguracje ekranowania w zależności od wymagań dotyczących tłumienia hałasu. Kable w gumowej osłonie do zastosowań mobilnych i zewnętrznych — Kable typu YC z izolacją z gumy etylenowo-propylenowej i osłoną z elastomeru syntetycznego. Zaprojektowane z myślą o wielokrotnym zginaniu, narażeniu na działanie czynników zewnętrznych i obciążeniach mechanicznych — na placach budowy, przenośnych narzędziach i poruszającym się sprzęcie przemysłowym. Materiał przewodnika: miedź kontra aluminium Przewodnik to miejsce, w którym faktycznie przepływa prąd, a wybór między miedzią a aluminium określa przewodność, wagę, elastyczność i koszt. Większość kabli do sprzętu elektrycznego wykorzystuje przewodniki z miedzi o wysokiej czystości — różnica w wydajności jest na tyle znacząca, że ​​uzasadnia wyższą cenę w prawie każdym zastosowaniu sprzętu. Porównanie przewodników miedzianych i aluminiowych w kablach do urządzeń elektrycznych Własność Przewodnik miedziany Przewodnik aluminiowy Przewodność elektryczna ~100% IACS ~61% IACS Waga Cięższy ~1/3 lżejszy Koszt materiału Wyżej 30–50% niższy Elastyczność Doskonała — odpowiednia do ciasnych tras Mniej elastyczny, podatny na pękanie na zakrętach Typowe zastosowanie Kable sterownicze, kable komputerowe, sprzęt AGD Linie napowietrzne, przesył mocy o dużych rozpiętościach W przypadku okablowania sterującego, sygnałowego i wyposażenia — gdzie liczy się elastyczność i niezawodne zakończenia — standardowym wyborem jest miedź. Przewodniki na bazie aluminium są bardziej odpowiednie do instalacji napowietrznych i na duże odległości, gdzie redukcja masy ma pierwszeństwo przed elastycznością. Materiały izolacyjne: PVC, XLPE i guma Warstwa izolacyjna wyznacza kopertę wydajności kabla. Określenie niewłaściwego materiału dla środowiska operacyjnego jest jedną z najczęstszych przyczyn przedwczesnego uszkodzenia kabla — nie jest to kwestia pójścia na skróty, ale użycia niewłaściwego narzędzia. PVC (polichlorek winylu) — Typowy zakres roboczy -15°C do 70°C. Ekonomiczne i szeroko dostępne, odpowiednie do większości zastosowań komercyjnych i domowych w pomieszczeniach zamkniętych. Nie zaleca się stosowania w przestrzeniach zamkniętych lub publicznych, ponieważ PCW podczas spalania wydziela toksyczne opary. Stosowany w przewodach budowlanych, kablach osłonowych i ogólnych przewodach zasilających. XLPE (polietylen usieciowany) — Temperatura pracy ciągłej do 90°C, z tolerancją zwarciową do 250°C. Doskonała wytrzymałość dielektryczna i odporność na wilgoć sprawiają, że jest to preferowany wybór do zastosowań przemysłowych o wyższych wymaganiach. Lżejsze od gumy i charakteryzujące się lepszą długoterminową stabilnością mechaniczną. Guma (etylen-propylen / elastomer syntetyczny) — Zachowuje doskonałą elastyczność nawet w niskich temperaturach i wytrzymuje wielokrotne zginanie i naprężenia mechaniczne. Materiał wybierany do sprzętu przenośnego, zastosowań budowlanych i wszelkich kabli poruszających się podczas pracy. Kable w osłonie gumowej są przystosowane do tych warunków zgodnie z projektem, a nie w przybliżeniu. Standardy, które naprawdę mają znaczenie Oświadczenia o zgodności są tak przydatne, jak norma, do której się odwołuje. W specyfikacjach kabli sprzętu elektrycznego najczęściej pojawiają się trzy oznaczenia, a każde z nich obejmuje coś innego: IEC 60227 — Obejmuje kable w izolacji PVC na napięcia znamionowe do 450/750 V. Jest to standard wzorcowy w zakresie budowy przewodów i kabli do sprzętu oświetleniowego na większości rynków światowych. Produkty takie jak typ BV są produkowane zgodnie z tą specyfikacją. IEC 60502-1 dotycząca budowy i testowania kabli zasilających niskiego napięcia — Określa konstrukcję, wymiary i wymagania badawcze dla kabli przy napięciu 1 kV i 3 kV. Jest to uznany na arenie międzynarodowej punkt odniesienia dla stacjonarnych instalacji dystrybucyjnych i przemysłowych, akceptowany na rynkach od Europy po Azję Południowo-Wschodnią. ISO9001 — Dotyczy systemu zarządzania jakością producenta, a nie samego produktu kablowego. Potwierdza, że ​​procesy produkcyjne są konsekwentnie kontrolowane i dokumentowane – jest to znaczący wskaźnik niezawodności produkcji, ale nie zastępuje certyfikatów testów na poziomie produktu. Oceniając dostawcę, poproś o raporty z testów, które odnoszą się do konkretnej normy IEC i roku wydania (np. IEC 60227:2007, IEC 60502-1:2021). Numer certyfikatu bez identyfikowalnego raportu z testów daje ograniczoną pewność. Napięcie znamionowe i przekrój przewodu należy zawsze porównać z parametrami operacyjnymi systemu — nie przyjęto na podstawie samego opisu katalogowego. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

W ewolucji globalnych centrów danych w kierunku architektur sieciowych 100G, 400G i 800G wybór nośników okablowania w warstwie fizycznej bezpośrednio determinuje wydajność i całkowity koszt posiadania (TCO) klastrów obliczeniowych. W sekwencji włókien wielomodowych (MMF) dla połączeń międzysieciowych na krótkie odległości, OM4 i OM5 są obecnie najpowszechniej wdrażanymi i najnowocześniejszymi rozwiązaniami. Artykuł ten, oparty na rygorystycznych teoriach fizyki optycznej i międzynarodowych stiardach, zawiera uporządkowane informacje techniczne dotyczące wyboru mediów. 1. Podstawowe mechanizmy fizyczne i charakterystyka szerokopasmowa OM4 (światłowód wielomodowy zoptymalizowany laserowo): Jego wyjątkowo wysoka efektywna szerokość pasma modalnego jest zoptymalizowana i wymagana wyłącznie dla pojedynczej długości fali 850 nm (osiągającej 4700 MHz·km). Ponieważ dyspersja modowa gwałtownie wzrasta przy odchyleniu od długości fali 850 nm, OM4 musi w dużym stopniu polegać na Optyka równoległa mechanizm – liniowe zwiększanie liczby kanałów światłowodowych – w celu osiągnięcia wyższych szybkości transmisji danych. OM5 (szerokopasmowy światłowód wielomodowy, WBMMF): Bez uszczerbku dla wydajności 850 nm, dodatkowo wymaga minimalnej szerokości pasma 2470 MHz·km przy długości fali 953 nm. Ta spłaszczona dyspersja konstrukcja została specjalnie zaprojektowana Multipleksowanie z podziałem długości fali krótkofalowej (SWDM) and Dwukierunkowy (BiDi) transmisja, umożliwiająca bezstratną transmisję 4 długości fal jednocześnie w jednym włóknie, osiągając do 75% fizyczną redukcję liczby włókien. 2. Kluczowe specyfikacje techniczne i oznaczenia Kluczowe wskaźniki techniczne Włókno OM4/OM4 Włókno OM5/OM5 (WBMMF) Międzynarodowe standardy TIA-492AAAD TIA-492AAAE, IEC 60793-2-10 Kolor kurtki (TIA-598-C) Aqua/Erika Violet Limonkowa zieleń Zoptymalizowane źródło światła 850nm VCSEL 850nm-953nm VCSEL/SWDM Szerokość pasma EMB 850nm/850nm 4700 MHz·km 4700 MHz·km Szerokość pasma EMB 953 nm/953 nm (Nieokreślony) 2470 MHz·km 3. Limity odległości transmisji (w oparciu o protokoły sieciowe) Przy różnych prędkościach sieci Ethernet i technologiach modulacji wydajność transmisji obu włókien wykazuje różnice w dużym stopniu zależne od scenariusza. 10G do 100G, równoległe o pojedynczej długości fali (np. 100GBASE-SR4): Maksymalne odległości transmisji dla OM4 i OM5 są identyczne i wynoszą 100 metrów. Wdrożenie OM5 w tym głównym standardowym scenariuszu nie zapewnia znaczących korzyści technicznych. Multipleksowanie wielu długości fali 100G (np. 100G SWDM4 / 100G SRBD): W przypadku sygnałów o długich falach zasięg OM4 jest ograniczony do 100 metrów ze względu na załamanie pasma, podczas gdy OM5 skutecznie zwiększa ten limit do 150 metrów, opierając się na możliwościach kompensacji szerokopasmowej. Era 400G i 800G (modulacja PAM4): Pod równoległością pojedynczej długości fali SR8 protokołu ograniczenia fizyczne są znacznie skompresowane, zmniejszając odległości zarówno OM4, jak i OM5 do zakresu 50–100 metrów. Jednakże w ramach multipleksowania o podwójnej długości fali 400GBASE-SR4.2 protokołu OM4 jest ograniczony do 100 metrów, podczas gdy OM5 nie tylko zwiększa użyteczną odległość z powrotem do 150 metrów, ale także zmniejsza o połowę zapotrzebowanie na rdzeń kabla do 8 żył. 3. Zalecenia dotyczące TCO i wdrożenia technicznego l Trzymaj się strefy opłacalności OM4 (standardowy krótki zasięg) W przypadku większości konwencjonalnych centrów danych dla przedsiębiorstw i topologii sieci typu „spine-leaf” o długości mniejszej niż 100 metrów, zastosowanie podejścia „taniego kabla taśmowego OM4 do transceivera SR4/SR8” zapewnia znacznie niższy początkowy CAPEX niż rozwiązanie OM5 WDM, co czyni go optymalnym wyborem TCO. Co więcej, architektura równoległa OM4 doskonale spełnia wymagania dotyczące podziału portów przełącznika. l Wykorzystaj OM5 do strategicznych przełomów (uaktualnienia o dużej gęstości i starsze) OM5 oferuje wyjątkowo wysoki zwrot z inwestycji w dwóch sztywnych scenariuszach: po pierwsze, bezkablowe, międzygeneracyjne aktualizacje starszych sieci, wykorzystujące światłowody dupleksowe i moduły SWDM4 w celu uzyskania skoków wydajności w miejscu, unikając astronomicznych kosztów ponownego okablowania. Po drugie, klastry obliczeniowe AI o dużej gęstości, redukujące masę kabli szkieletowych od 4 do 8 razy, uwalniające cenne miejsce w szafie, odblokowujące przepływ powietrza w serwerach i drastycznie zmniejszające OPEX. Często zadawane pytania P: Czy w sieci o dużej gęstości ToR, czy OM5 w połączeniu z transceiverami SWDM może osiągnąć podział portu w celu połączenia wielu niezależnych serwerów? O: Nie. Technologia WDM multipleksuje wiele długości fal w tym samym włóknie fizycznym, czego nie można pasywnie demultipleksować do serwerów znajdujących się w różnych lokalizacjach fizycznych. Jeśli wymagane jest rozdzielenie portów o dużej gęstości, jedynym realnym rozwiązaniem pozostaje tradycyjne światłowód równoległy OM4. P: Dlaczego standardy wymagają zmiany koloru kurtki zewnętrznej OM5 na limonkowy? Odp.: W serwerowniach o dużej gęstości, w których znajdują się dziesiątki tysięcy kabli krosowych, dobrze rozpoznawalna zieleń limonkowa zapewnia personelowi operacyjnemu dokładne odróżnienie jej od wodnego koloru OM3/OM4, znacznie skracając czas śledzenia kabli i ryzyko przypadkowego przerwania działalności. P: Czy OM5 jest obowiązkowy przy wdrażaniu ultraszybkiej sieci Ethernet 400G lub 800G? O: Nie jest to obowiązkowe. Zależy to od ścieżki technologicznej transceivera. W przypadku jednokanałowych protokołów SR8, odległości zarówno OM4, jak i OM5 zmniejszają się do 50–100 metrów. Tylko w przypadku stosowania dwukierunkowych protokołów o wielu długościach fal, takich jak SR4.2, przewaga szerokopasmowego OM5 zostaje aktywowana, osiągając 50% większy zasięg w porównaniu do OM4.

Nowoczesne inteligentne domy ewoluowały od pojedynczych urządzeń do głębokiej koordynacji ekosystemu całego domu. Podstawowa architektura okablowania systemu oświetleniowego określa stabilność, skalowalność i bezpieczeństwo sieci. Błędy w okablowaniu mogą z łatwością prowadzić do ogromnych kosztów konserwacji w późniejszym czasie. W tym artykule przedstawiono szczegółowy podział wytycznych dotyczących okablowania inteligentnego oświetlenia w oparciu o rzeczywistą logikę inżynierską i międzynarodowe standardy elektryczne. 1.Protokoły komunikacyjne i architektura topologii KNX i izolacja fizyczna W inteligentnym oświetleniu infrastrukturalnym KNX wykorzystuje dedykowaną zieloną skrętkę dwużyłową, całkowicie fizycznie izolującą transmisję danych od sieci 220 V. Jego zdecentralizowana architektura oznacza, że ​​nie ma jednego centralnego hosta; żadna awaria pojedynczego węzła nie sparaliżuje całej sieci, zapewniając wyjątkowo wysoką niezawodność. Protokół cyfrowy DALI W porównaniu do problemów związanych ze spadkiem napięcia i migotaniem, typowymi dla przyciemniania analogowego 0-10 V, protokół DALI stanowi prawdziwą dwukierunkową komunikację cyfrową. Zgodnie z normą IEC 62386-101 spadek napięcia DC pomiędzy dowolnymi dwoma urządzeniami na magistrali DALI nie może przekraczać 2VDC, a maksymalna odległość od źródła zasilania nie może przekraczać 300 metrów. 2. Podstawowe specyfikacje dotyczące okablowania wysokiego napięcia Całkowicie porzuć okablowanie „bez przewodu neutralnego”. Tradycyjne przełączniki sterują tylko przewodem pod napięciem. Jeśli inteligentny przełącznik nie ma przewodu neutralnego, musi opierać się na uszkodzonym mechanizmie zasilania w trybie gotowości „brak neutralnego”, co powoduje fatalne, okresowe zjawisko „migotania” diod LED lub „światła widmowego”. Co więcej, maksymalne obciążenia „bez przewodu neutralnego” są zwykle ograniczone do około 800 watów, czyli znacznie poniżej 2500 watów standardowych przełączników przewodu neutralnego. W przypadku nowych projektów lub renowacji we wszystkich puszkach przyłączeniowych należy zainstalować niezależny przewód neutralny . Puszki przyłączeniowe o głębokości 60 mm Inteligentne panele generują znaczną ilość ciepła podczas pracy przy pełnym obciążeniu i wymagają umieszczenia większej liczby zacisków okablowania. Tradycyjne skrzynki 50 mm łatwo powodują uszkodzenie izolacji pod ciśnieniem, co może prowadzić do przestojów termicznych lub pożarów. Zdecydowanie zaleca się ścisłe stosowanie skrzynek z PCV o głębokości 60 mm i dużej pojemności, które spełniają najwyższy certyfikat ognioodporności UL 94 V-0. Ściśle zabraniaj dzielenia się neutralnymi Mieszanie przewodów neutralnych z różnych obwodów może spowodować, że pozornie bezpieczny przewód neutralny będzie przekazywał śmiertelne napięcie zwrotne, jeśli wyłącznik zostanie omyłkowo włączony podczas konserwacji, co prowadzi do poważnego porażenia prądem. Co więcej, powoduje to poważną asymetrię prądów, powodując częste wyzwalanie wyłącznika zabezpieczającego przed wyciekiem w skrzynce rozdzielczej, paraliżując inteligentny system. 3. Technologia sterownika prądu stałego niskiego napięcia Stałe napięcie (CV): Nadaje się do elastycznych pasków LED, wykorzystujących architekturę okablowania równoległego. Zaleta: obsługuje losowe cięcie i łączenie na miejscu; Wada: poważnie ograniczona przez spadek napięcia sieciowego, przez co dalszy koniec długich pasków jest przyćmiony i żółty. Prąd stały (CC): Nadaje się do reflektorów przeciwodblaskowych dużej mocy, wymagających fizycznego połączenia szeregowego. Całkowicie zapobiega niekontrolowanemu przepaleniu termicznemu diod LED i eliminuje wpływ spadków napięcia na duże odległości z poziomu fizycznego, zapewniając absolutną stałą jasność od końca do końca. 4. Kontroluj zakleszczenia i tryb rozłączony Gdy użytkownik naciśnie fizyczny inteligentny przełącznik ścienny, aby odciąć zasilanie, układ komunikacyjny zintegrowany z inteligentną żarówką RGBW w suficie natychmiast traci moc i przełącza się w tryb offline. Powoduje to całkowitą utratę kontroli nad aplikacją mobilną lub asystentem głosowym, a nawet może spowodować ciągłe załamanie topologii bezprzewodowej sieci kratowej w całym domu. Najlepsze rozwiązanie: oddzielenie oprogramowania Wymuś włączenie „trybu odłączonego” w zapleczu urządzenia. Fizyczny przekaźnik kontrolujący wysokie napięcie wewnątrz przełącznika jest trwale zablokowany w stanie „zamkniętego” przewodzenia, co gwarantuje, że zasilanie nigdy nie zostanie odcięte. Fizyczne działania przycisków są przekształcane w czysto cyfrowe polecenia wysyłane do mózgu systemu. To „zawsze włączone” rozwiązanie wymaga dobrze widocznych etykiet ostrzegawczych na skrzynce rozdzielczej, aby zapobiec przypadkowemu porażeniu prądem podczas wymiany żarówki. Często zadawane pytania P1: Czy przewody sygnałowe niskiego napięcia i linie energetyczne wysokiego napięcia mogą dzielić ten sam kanał? O: Absolutnie nie. Zmienne pole magnetyczne i przejściowe skoki wysokiego napięcia powodują poważne zakłócenia elektromagnetyczne (EMI), prowadzące bezpośrednio do utraty pakietów danych lub awarii sterowania w sieci niskiego napięcia. Normy międzynarodowe wymagają minimalnego odstępu równoległego wynoszącego 30 cm (12 cali); jeżeli skrzyżowanie jest nieuniknione, muszą one krzyżować się prostopadle pod kątem 90 stopni. P2: Dlaczego inteligentne oprawy typu downlight LED delikatnie migoczą nawet po wyłączeniu? O: Jest to zwykle spowodowane uszkodzonymi inteligentnymi przełącznikami „nie neutralnymi”. W stanie wyłączonym wykorzystują obwód obejściowy, który pobiera niewielki prąd przez żarówkę w celu uzyskania zasilania. Ładunki gromadzą się w kondensatorze LED do progu przewodzenia, emitują światło, a następnie gasną, powtarzając się, tworząc zjawisko migotania lub „światła widmowego”. P3: Jakie jest największe zagrożenie bezpieczeństwa przy zakupie transgranicznym lub korzystaniu z tanich modułów przekaźnikowych? O: Nieuzyskanie lokalnych ustawowych certyfikatów bezpieczeństwa (takich jak IEC/CE, UL, CCC) lub niedopasowanie średnicy drutu do znamionowego prądu znamionowego. Jeśli moduł małoprądowy zostanie podłączony do obciążenia o dużej mocy, styki będą szybko się nagrzewać i utleniać, przyspieszając starzenie termiczne i rozpad materiałów izolacyjnych, co ostatecznie spowoduje spalenie sprzętu, a nawet pożar.

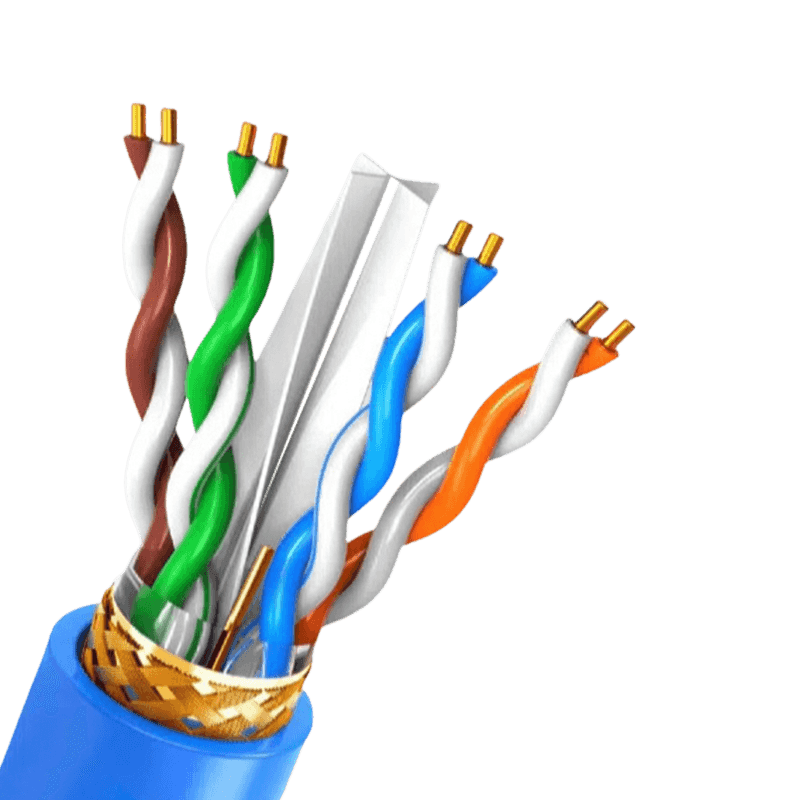

Wybór słuszności kable komunikacyjne zasadniczo skupiają się na zrównoważeniu szybkości transmisji danych, odległości i zakłóceń środowiskowych. Najważniejszym wnioskiem jest to Kable ekranowane typu skrętka (STP) i kable światłowodowe zapewniają najwyższą integralność danych w środowiskach z zakłóceniami elektrycznymi , podczas gdy skrętka nieekranowana (UTP) pozostaje opłacalnym rozwiązaniem dla standardowych sieci biurowych. Utrata sygnału i przesłuchy są głównymi wrogami niezawodnej transmisji danych, a właściwy dobór przewodnika bezpośrednio determinuje wydajność. Krytyczna rola materiału przewodnika Materiał zastosowany w przewodnikach jest punktem wyjścia dla wydajności każdego kabla. Chociaż miedź jest standardem, specyficzny rodzaj miedzi określa przewodność i trwałość fizyczną. Goła miedź: Zapewnia najwyższą przewodność i elastyczność. Jest punktem odniesienia dla transmisji danych na duże odległości ze względu na niską rezystancję, która minimalizuje spadek napięcia i degradację sygnału podczas długich przebiegów. Miedź cynowana: Praktyczna alternatywa tam, gdzie występuje zagrożenie utlenianiem. Powłoka cyny chroni miedziany rdzeń, ale nieznacznie zwiększa rezystancję. Materiał ten jest często stosowany w warunkach przemysłowych lub w środowiskach o dużej wilgotności, ponieważ zapobiega korozji przewodnika, co może spowodować awarię pogarszającą sygnał. Aluminium platerowane miedzią (CCA): Opcja budżetowa, która stwarza znaczne ryzyko. Przewodniki CCA mają wyższą rezystancję prądu stałego, co prowadzi do większego tłumienia sygnału. Mają także słabą elastyczność i są podatne na pękanie pod wpływem naprężeń mechanicznych. W instalacjach korzystających z CCA do przesyłania danych o wysokiej częstotliwości często obserwuje się niestabilną wydajność i przerwy w połączeniach. Konfiguracje ekranowania dla integralności sygnału Ekranowanie i ekranowanie nie są pojęciami wymiennymi. Każda konfiguracja rozwiązuje specyficzny rodzaj zakłóceń elektromagnetycznych (EMI) i częstotliwości radiowych (RFI). Wybór niewłaściwej osłony dla środowiska pełnego silników, generatorów lub oświetlenia fluorescencyjnego może uszkodzić sieć. Typ ekranowania Struktura projektu Aplikacja podstawowa F/UTP (folia) Pojedyncze ogólne owinięcie folią aluminiową Chroni przed zakłóceniami elektromagnetycznymi o wysokiej częstotliwości w przewodzie kablowym S/FTP (oplot i folia) Ogólny warkocz plus pojedyncza folia na parę Maksymalne bezpieczeństwo centrów danych i prędkości 10G SF/UTP (oplot i folia) Podwójne ogólne ekranowanie za pomocą oplotu i folii Trudne środowiska przemysłowe z zakłóceniami elektromagnetycznymi o niskiej częstotliwości Porównanie typowych projektów ekranowania i ich optymalnych zastosowań. W przypadku instalacji biegnących równolegle do linii energetycznych folia zapewnia niezbędną osłonę. Jednakże, aby zapewnić elastyczność i tłumienie szumów o niskiej częstotliwości, niezbędny jest oplot. Niewłaściwe uziemienie w punkcie końcowym powoduje, że większość ekranów jest całkowicie nieskuteczna, zamieniając ekran w antenę, a nie w barierę. Materiały kurtek i oceny bezpieczeństwa przeciwpożarowego Płaszcz zewnętrzny nie tylko utrzymuje przewody razem. Jego skład określa, gdzie kabel może być legalnie i bezpiecznie zainstalowany zgodnie z przepisami przeciwpożarowymi. Używanie płaszcza niskiej jakości w przestrzeni wentylacyjnej może powodować wytwarzanie toksycznego dymu i szybkie rozprzestrzenianie się płomieni. Plenum (CMP): Wykonane z niskodymowego PCV lub fluorowanych polimerów. Kable przeznaczone do stosowania w pomieszczeniach zamkniętych są wymagane w podłogach podniesionych i obszarach z wymuszonym obiegiem powietrza, ponieważ są odporne na spalanie i emitują minimalną ilość toksycznych halogenów pod wpływem ognia. Podnośnik (CMR): Zaprojektowane, aby zapobiegać pionowemu przemieszczaniu się ognia pomiędzy piętrami. Płaszcze te są zwykle wykonane na bazie PCV i zapewniają niezawodną funkcję blokowania ognia w przestrzeniach innych niż przestrzeń nadsufitowa. LSZH (bezhalogenowy o niskiej emisji dymu): Wymagane w słabo wentylowanych pomieszczeniach, takich jak łodzie podwodne, tunele i skarbce danych. Po spaleniu kurtka zamiast żrącego kwasu solnego uwalnia parę wodną, ​​chroniąc jednocześnie ludzkie płuca i wrażliwy sprzęt elektroniczny. Oceny kategorii i przepustowość Oznaczenie „Cat” umieszczone na kablu miedzianym określa szerokość pasma częstotliwości, jaką może on przenosić bez zaliczenia testu przesłuchu. Niedopasowanie parametrów kabla i sprzętu sieciowego bezpośrednio narusza standardy kanału, powodując retransmisje, które zmniejszają efektywną przepustowość o połowę. Konstrukcja fizyczna dla wysokich częstotliwości Kable o wyższych parametrach, takie jak Cat6A, często mają fizyczny splajn krzyżowy, który izoluje cztery skręcone pary. Konstrukcja ta utrzymuje geometrię skrętu pod wpływem naprężeń mechanicznych. Bez wielowypustu lub ciasnego skręcenia w celu odrzucenia przesłuchów obcych, sprzężenie sygnału następuje pomiędzy sąsiednimi kablami w dużych korytkach kablowych, powodując utratę pakietów z szybkością przekraczającą 1 Gigabit na sekundę. Przewodniki stałe i skręcone Wybór pomiędzy miedzianą linką a linką jest podyktowany odległością i elastycznością, a nie tylko jakością sygnału. Przewodniki pełne mają niższą tłumienność wtrąceniową co czyni je jedynym wyborem w przypadku łączy stałych o długości 90 metrów lub większej. Przewody linkowe, choć bardziej elastyczne, wykazują od 20% do 50% większe tłumienie na metr. To sprawia, że ​​skręcane kable krosowe idealnie nadają się do krótkich połączeń sprzętu w pobliżu szafy, ale są źródłem awarii, jeśli zostaną użyte do okablowania budynku. Transmisja światłowodowa: odległość bez zakłóceń Gdy odległość przekracza 100 metrów lub dane przechodzą przez strefy o silnych zakłóceniach częstotliwości radiowych, miedź staje się ciężarem. Kable światłowodowe same w sobie rozwiązują te problemy. W typowym przemysłowym centrum sterowania silnikami okablowanie miedziane może działać jak antena pasożytnicza, indukując napięcia, które smażą odbiorniki końcowe. Z kolei włókna szklane przenoszą fotony, a nie elektrony, dzięki czemu są odporne na pętle uziemienia i przepięcia. Tryb wielomodowy a tryb jednomodowy Krytyczne rozróżnienie polega na średnicy rdzenia i propagacji światła. Światłowód wielomodowy, wykorzystujący laser emitujący powierzchnię o długości fali 850 nm z pionową wnęką, charakteryzuje się dyspersją modową, która w przypadku 10 Gigabit Ethernet ogranicza efektywną odległość do około 550 metrów. Światłowód jednomodowy, z rdzeniem o grubości 9 mikronów i laserami o długości fali 1310 nm lub 1550 nm, obsługuje odległości przekraczające 40 kilometrów. Kompromis pod względem kosztów uległ znacznej zmianie: nowe szerokopasmowe światłowody wielomodowe skutecznie obsługują łącza do centrów danych o krótkim zasięgu, ale obecnie w szkieletach kampusów preferowane jest szkło jednomodowe, aby zapewnić przyszłościowy wzrost przepustowości bez konieczności wymiany instalacji fizycznej. Praktyki instalacyjne wpływające na wydajność Specyfikacje wydajności kabli obowiązują tylko wtedy, gdy techniki instalacyjne zachowują fizyczną geometrię przewodów. Kabel ciągnięty z nadmierną siłą rozciągnie pary miedziane, zmieniając impedancję i powodując straty na odbiciu. Załamania i ciasne zagięcia, zwłaszcza w przypadku skrętki nieekranowanej, zmieniają odstępy między przewodnikami i prędkość skrętu, co bezpośrednio zwiększa przesłuch w miejscu odkształcenia. Równie ważna jest trasa kablowa. Przecinające się stateczniki światła fluorescencyjnego w bliskich, równoległych odległościach indukują szum napięciowy na parach. W środowiskach wysokiego napięcia prowadzenie kabli komunikacyjnych w odległości co najmniej 12 cali od obwodów mocy zapobiega sprzężeniu indukcyjnemu. W przypadku światłowodów głównym problemem instalacyjnym jest przekroczenie minimalnego promienia zgięcia. Ostre załamanie włókna szklanego pod kątem 90 stopni powoduje mikropęknięcie lub stan, w którym światło ucieka z interfejsu rdzeń-płaszcz, powodując nieodwracalne straty, które czynią łącze niewidocznym dla sprzętu testowego.

Przegląd Kierując się wykładniczym rozwojem infrastruktury cyfrowej, wybór materiałów na kable jest obecnie ściśle uwzględniany pod kątem toksyczności środowiskowej i całkowitego kosztu posiadania (TCO). Przejście z polichlorku winylu (PVC) na technologię bezhalogenową o niskiej emisji dymu (LSZH) to nieodwracalny trend w inżynierii. 1. Dane mikrochemiczne i produkcyjne Polichlorek winylu (PVC): Polimer zawiera około 56% chloru, a jego odporność na płomienie opiera się na chemicznym wychwytywaniu wolnych rodników. Wytłaczanie odbywa się w bardzo wydajnej temperaturze od 70°C do 90°C, ale w celu zapewnienia elastyczności formuły muszą zawierać metale ciężkie i plastyfikatory. Niskoemisyjny, bezhalogenowy (LSZH): Wykorzystuje bezhalogenowe poliolefiny (XLPE, PP, EVA) z 50% do 70% mineralnymi środkami zmniejszającymi palność, takimi jak ATH. Ponieważ ATH rozkłada się w temperaturze ~200°C, produkcja wymaga ścisłej kontroli temperatury i wytłaczania przy niskiej prędkości i wysokim momencie obrotowym. 2. Zachowanie podczas pożaru i korozja wtórna Ryzyko PCV: Pod wpływem stresu termicznego PVC uwalnia do 28% toksycznego gazowego HCl. Gaz ten miesza się z wilgocią, tworząc aerozole kwasu solnego, powodując katastrofalną „korozję wtórną” wrażliwych płyt głównych serwerów. Wytwarza gęsty czarny dym (>400% gęstości) i stwarza ryzyko syntezy wysoce toksycznych dioksyn (POP) podczas tlenia w niskiej temperaturze (80°C-230°C). Zaleta LSZH: LSZH kontroluje emisję HCl ściśle poniżej 0,5% i opiera się na endotermicznych reakcjach fizycznych w celu uwolnienia pary wodnej. Zmniejsza to gęstość dymu o ponad 80%, całkowicie eliminuje korozję kwasową i stwarza zerowe ryzyko powstawania dioksyn. 3. Paradoks LCA i ślad węglowy Paradoks śladu węglowego: Tradycyjny PCV ma ślad węglowy od kołyski aż po grób wynoszący ~7,83 kg ekwiwalentu CO2/kg. Co zaskakujące, tradycyjny LSZH oparty na paliwach kopalnych może przekroczyć tę wartość ze względu na ogromną energię potrzebną do wydobycia 70% wypełniaczy mineralnych i złożonego wytłaczania. Rozwiązanie oparte na biologii: LSZH nowej generacji eliminuje ten paradoks. Dzięki wykorzystaniu w 100% odnawialnego oleju rycynowego (PA11) i zielonej energii ślad ekologiczny zostaje drastycznie zmniejszony do 1,3 kg ekwiwalentu CO2/kg, co pozwala osiągnąć rzeczywiste cele w zakresie zerowej emisji netto. 4. Przepisy i ekonomia całkowitego kosztu posiadania Terminy zgodności: RoHS 3, ściśle ogranicza ołów ( Analiza całkowitego kosztu posiadania: Kable LSZH charakteryzują się wyższą ceną jednostkową wynoszącą od 15% do 30%. Jednakże kable stanowią Często zadawane pytania P1: Dlaczego LSZH jest trudniejszy do recyklingu mechanicznego niż PVC? A : 70% zawartość wypełniacza mineralnego w LSZH niszczy płynność stopionego polimeru. Co więcej, wysokiej klasy LSZH często wykorzystuje sieciowanie wiązką elektronów lub silanem, zamieniając go w materiał termoutwardzalny z siecią 3D, której nie można po prostu przetopić. P2: Czy istnieją nowe przepisy dotyczące etykietowania PCW pochodzącego z recyklingu? A : Tak. Do maja 2026 r. dyrektywy UE stanowią, że sztywny PCW z recyklingu zawierający ≥0,1% ołowiu musi być opatrzony dobrze widocznymi etykietami ostrzegawczymi, a jego końcowe zastosowanie będzie surowo ograniczone.
