Przewody w osłonie są niezbędne do zapobiegania pożarom elektrycznym i zagrożeniom porażenia prądem w nowoczesnych budynkach Po prawidłowym zainstalowaniu, przewody osłonowe zmniejszyć ryzyko zwarcia o ponad 70% w porównaniu do nieekranowanego okablowania jednożyłowego . Ich zewnętrzna warstwa izolacyjna nie tylko chroni przed uszkodzeniami mechanicznymi, ale także zapewnia ciągłą ścieżkę uziemienia. W zastosowaniach mieszkaniowych i małych obiektach komercyjnych stosowanie kabli z osłoną, takich jak kable z podwójnym uziemieniem lub podobne konstrukcje z płaszczem, jest bezpośrednim, zgodnym z przepisami sposobem na osiągnięcie bezpieczniejszej dystrybucji energii elektrycznej. Czym są przewody w osłonie i czym różnią się od przewodów gołych lub pojedynczo izolowanych Drut w osłonie składa się z dwóch lub więcej izolowanych przewodów przewodzących prąd (fazowego i neutralnego) oraz gołego lub izolowanego przewodu uziemiającego, wszystkie zamknięte w zewnętrznej osłonie z PCV, gumy lub LSZH (o niskiej emisji dymu i bezhalogenowej). Kluczowa różnica: przewody z pojedynczą izolacją mają tylko jedną warstwę izolacji na każdy przewód i zazwyczaj są prowadzone wewnątrz kanałów kablowych lub listew nośnych. Kable w osłonie łączą ochronę mechaniczną i izolację w jeden zespół, eliminując potrzebę stosowania dodatkowych przewodów w suchych, chronionych miejscach. Na przykład standardowy kabel z osłoną o przekroju 2,5 mm² stosowany w obwodach gniazdowych 13 A może wytrzymać siłę rozciągającą do 200N podczas montażu bez uszkodzenia izolacji wewnętrznej, natomiast przewód jednoizolowany o tym samym przekroju wymaga przewodu zapewniającego podobną ochronę mechaniczną. Krytyczne korzyści w zakresie bezpieczeństwa: ognioodporność i zapobieganie porażeniu prądem Nowoczesne przewody osłonowe mają klasę ognioodporności zgodnie z normą IEC 60332-1 lub podobnymi normami. W kontrolowanym teście a Kabel w powłoce z PVC gaśnie samoczynnie w ciągu 60 sekund po usunięciu płomienia palnika, podczas gdy nieosłonięte druty termoplastyczne paliły się nadal i kapały płonące cząstki. Zewnętrzna powłoka działa również jako bariera przed przypadkowym kontaktem. Dane z raportów o zdarzeniach elektrycznych pokazują, że w domach okablowanych całkowicie za pomocą podwójnie izolowanych kabli w osłonie 82% mniej wstrząsów związanych z awarią izolacji w porównaniu do przewodów wykorzystujących pojedynczą izolację w kanale kablowym. Przewodnik po wyborze: Dopasowywanie typów przewodów osłonowych do rzeczywistych zastosowań Wybór niewłaściwego materiału powłoki lub rozmiaru przewodu prowadzi do przedwczesnej awarii. Poniżej znajduje się praktyczna tabela oparta na typowych środowiskach instalacji i wymaganiach dotyczących obciążenia. Należy pamiętać, że wszystkie wartości zakładają temperaturę otoczenia wynoszącą 30°C i przewody miedziane (najpopularniejszy materiał na przewody osłonowe). Tabela 1: Zalecane typy drutów płaszczowych według zastosowania i środowiska Obszar zastosowań Rozmiar przewodu (mm²) Typ osłony Maksymalny prąd (A) Obwody oświetleniowe (wewnętrzne suche) 1,0 lub 1,5 PCV (70°C) 11 - 16 Gniazdka (domowe) 2.5 PCV lub LSZH 20 - 27 Kuchenka / HVAC (stała) 6,0 lub 10 PCV lub guma 32 - 63 Miejsca na zewnątrz/wilgotne 2,5 lub 4,0 Guma lub XLPE 25 - 37 W przypadku ukrytego montażu w izolacji termicznej obowiązują współczynniki obniżające. Prąd znamionowy przewodu osłonowego o przekroju 2,5 mm² zakopanego w izolacji o grubości ponad 100 mm może zostać zmniejszony o do 50% (np. od 27A do 13,5A). Zawsze sprawdzaj lokalne przepisy dotyczące okablowania. Najlepsze praktyki instalacyjne, które wydłużają żywotność ponad 30 lat Prawidłowo zainstalowany drut osłonowy w suchym, wentylowanym pomieszczeniu może z łatwością przetrwać 40 do 50 lat . Jednak trzy typowe błędy radykalnie skracają tę żywotność: Nadmierne zginanie: Minimalny promień zgięcia powinien wynosić co najmniej 4x średnica kabla. Drut w osłonie o średnicy 10 mm zagięty wokół promienia 35 mm powoduje mikropęknięcia w powłoce, zmniejszając oporność izolacji na poniżej 1 MΩ w ciągu 3 lat (wartość początkowa >100 MΩ). Przekroczenie limitów temperatur: Drut w osłonie z PVC, pracujący w sposób ciągły w temperaturze 80°C (zamiast nominalnej 70°C), starzeje się dwa razy szybciej. Dane pokazują, że dla każdego 10°C powyżej wartości znamionowej, żywotność izolacji skraca się o połowę . Niewłaściwe zdejmowanie: Nacięcie wewnętrznych przewodników podczas usuwania zewnętrznej powłoki powoduje powstawanie punktów naprężeń. W badaniu 200 uszkodzonych obwodów 37% uszkodzeń miało miejsce na źle odsłoniętych końcach osłony . Użyj dedykowanego narzędzia do ściągania izolacji ustawionego na odpowiednią głębokość – zwykle o 0,5 mm mniejszą niż grubość osłony. Dla standardowej osłony z PVC o grubości 1,5 mm głębokość usuwania izolacji wynosi 1,0 mm pozostawia margines bezpieczeństwa bez odsłaniania przewodów. Typowe błędne przekonania na temat przewodów osłonowych (z korektami danych) Niezrozumienie parametrów znamionowych przewodów osłonowych prowadzi do niebezpiecznych zamienników. Poniżej znajduje się lista częstych błędów w zestawieniu z faktami opartymi na danych laboratoryjnych i terenowych. Mit: Wszystkie przewody w osłonie są wodoodporne. Fakt: Tylko gumowe lub specjalnie przystosowane osłony LSZH są odporne na ciągłą wilgoć. Standardowy drut w osłonie PCV pochłania 0,5% do 1,5% wagowo wody po 24 godzinach zanurzenia , co prowadzi do zwiększonego prądu upływowego. Mit: Grubsza osłona zawsze oznacza lepszą ochronę. Fakt: Osłona z PVC o grubości 1,8 mm zapewnia 90% odporności na uderzenia mechaniczne w porównaniu z osłoną o grubości 2,5 mm, ale ta ostatnia zmniejsza elastyczność poprzez 40% i zwiększa trudność instalacji w ciasnych przestrzeniach. Mit: Przewody w osłonie nigdy nie wymagają osłony. Fakt: W miejscach narażonych na uszkodzenia lub uderzenia przez gryzonie (takich jak garaże lub ściany zewnętrzne) wymagana jest dodatkowa ochrona mechaniczna, np. przepust kablowy. Badania wykazały, że standardowa osłona PCV jest penetrowana przez: Igła stalowa o średnicy 2 mm i sile mniejszej niż 50 N – mieszczący się w zakresie siły ukąszenia zwykłych gryzoni. Procedura krok po kroku sprawdzająca, czy istniejący drut w osłonie pozostaje bezpieczny Okresowe testowanie pozwala uniknąć nieoczekiwanych awarii. Postępuj zgodnie z poniższą praktyczną listą kontrolną, korzystając z podstawowego sprzętu do testów elektrycznych. Zapisz wartości dla porównania rok do roku. Kontrola wzrokowa: Sprawdź, czy nie ma pęknięć, przebarwień lub obrzęków zewnętrznej osłony. Pęcznienie wskazuje na migrację plastyfikatora lub przegrzanie – należy natychmiast wymienić, jeśli pęcznienie przekracza 15% oryginalnej średnicy . Test rezystancji izolacji: Za pomocą miernika napięcia 500 V prądu stałego dokonaj pomiaru pomiędzy przewodnikami oraz pomiędzy każdym przewodnikiem a ziemią. Powinien być widoczny zdrowy przewód w osłonie większa niż 100 MΩ . Wartości poniżej 1 MΩ wymagają natychmiastowej wymiany. Ciągłość rdzenia uziemiającego: Zmierz rezystancję od jednego końca przewodu uziemiającego do drugiego. W przypadku uziemienia o długości 30 m i grubości 1,5 mm² należy się spodziewać mniej niż 0,4 Ω . Wyższe wartości wskazują na luźne połączenia lub skorodowane żyły. Kontrola integralności osłony: Owiń kabel szczelnie taśmą samospajalną i zanurz oklejony odcinek w wodzie, mierząc rezystancję izolacji. Dowolny spadek poniżej 50 MΩ po 5 minutach potwierdza mikropęknięcia powłoki. Wykonuj ten cykl testowy co 5 lat na instalacje domowe i corocznie w środowiskach przemysłowych lub wilgotnych. Przestrzeganie tego harmonogramu może wydłużyć efektywny, bezpieczny okres użytkowania przewodów osłonowych z typowych 25-30 lat do znacznie powyżej 45 lat . Wniosek: Przewody w osłonie pozostają najbardziej opłacalnym ulepszeniem bezpieczeństwa w każdym systemie elektrycznym Dane pochodzące z roszczeń ubezpieczeniowych i dochodzeń w sprawie pożarów konsekwentnie pokazują, że nieruchomości są w pełni okablowane za pomocą zgodnych z normami kabli w osłonie 60% mniej wypadków związanych z pożarami instalacji elektrycznych na 1000 instalacji w porównaniu do systemów wykorzystujących starsze systemy z możliwością wymiany okablowania lub systemy bez osłony. Dodatkowy koszt początkowy (zazwyczaj 0,20–0,50 USD za metr więcej niż zwykły przewód z pojedynczą izolacją) zwraca się w ciągu dwóch lat dzięki niższym nakładom pracy instalacyjnej i zmniejszonym wymaganiom dotyczącym przewodów. W przypadku każdej nowej budowy lub renowacji wybór przewodów osłonowych z odpowiednim materiałem powłoki i prawidłowym rozmiarem przewodnika jest bezpośrednim, wymiernym działaniem w kierunku bezpieczniejszej i trwalszej infrastruktury elektrycznej.

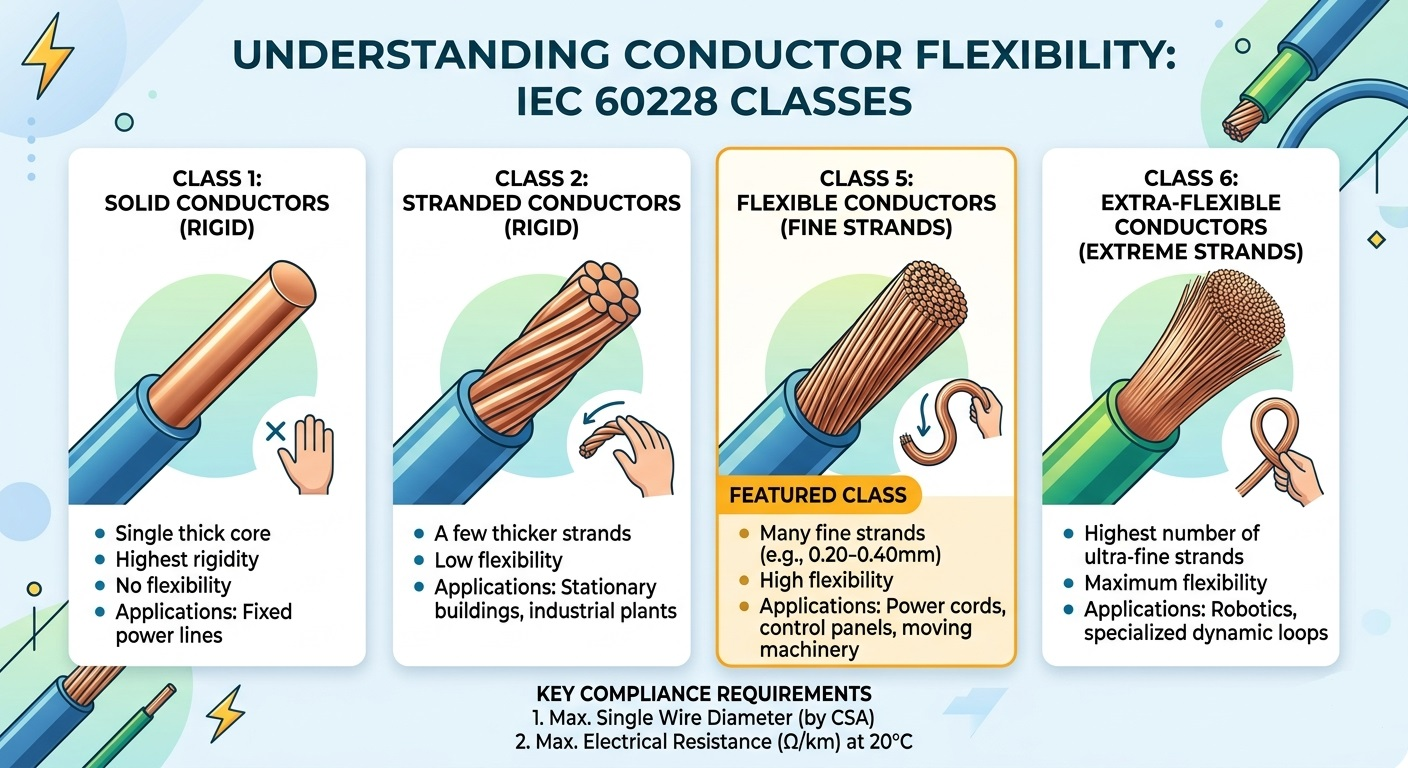

Kluczowe dania na wynos: Przewody klasy 5, zdefiniowane w normie IEC 60228, to cienkie, elastyczne przewodniki stosowane w przedłużaczach, panelach sterowania i zastosowaniach przemysłowych. W tym przewodniku opisano specyfikacje techniczne, porównanie z klasą 2 i wybór odpowiedniego przewodnika dla danego projektu. W świecie elektrotechniki i produkcji kabli „elastyczność” to nie tylko cecha fizyczna – to ściśle określona kategoria techniczna. Jeśli kiedykolwiek miałeś do czynienia ze sztywnym kablem zasilającym i elastycznym, łatwym do zginania przewodem sterującym, na własnej skórze doświadczyłeś różnicy między klasami przewodników. Większość tych specyfikacji podlega normom międzynarodowym IEC 60228 . W tym przewodniku zagłębimy się w tę kwestię Przewodniki klasy 5 — standard branżowy dla elastycznych zastosowań — obejmujący wymagania konstrukcyjne, ograniczenia elektryczne i przypadki użycia w świecie rzeczywistym. Zrozumienie ram klasyfikacji przewodów IEC 60228 Norma IEC 60228 (i jej brytyjski odpowiednik BS EN 60228) dzieli przewodniki na cztery główne klasy w oparciu o konstrukcję i elastyczność. Zrozumienie, gdzie w tej hierarchii znajduje się klasa 5, jest niezbędne do prawidłowego wyboru produktu: Klasa Wpisz Opis Klasa 1 Solidne (sztywne) Pojedynczy drut pełny; stosowany do stałych, stałych instalacji, w których nie występuje ruch. Klasa 2 Linka (sztywna) Wiele grubszych drutów; standard dla okablowania domowego i sieci elektroenergetycznych w instalacjach stacjonarnych. Klasa 5 Elastyczny (cienkie pasma) Wiele cienkich drutów miedzianych skręconych razem; przeznaczony do częstego zginania się i ruchu. Klasa 6 Wyjątkowo elastyczne (najcieńsze pasma) Jeszcze cieńsze pasma niż klasa 5; stosowane w zastosowaniach bardzo dynamicznych wymagających maksymalnej elastyczności. Co sprawia, że ​​dyrygent jest „klasą 5”? Dane techniczne Przewodnik klasy 5 składa się z wielu cienkich drutów miedzianych skręconych razem w celu uzyskania elastyczności. Wbrew powszechnym założeniom, norma IEC 60228 tak nie ściśle określić całkowitą liczbę pasm. Zamiast tego standard wymaga zgodności z dwoma podstawowymi wskaźnikami: 1. Maksymalna średnica poszczególnych przewodów Aby zapewnić, że przewodnik pozostanie rzeczywiście elastyczny, norma IEC 60228 ustala rygorystyczne górne ograniczenie średnicy każdej pojedynczej żyły. Cieńsze pasma łatwiej się wyginają, co zmniejsza zmęczenie metalu podczas powtarzających się cykli zginania. Reprezentatywne przykłady ze standardu obejmują: Przewód 75 mm² → maksymalna średnica pojedynczego drutu: 0,21 mm Przewód 5 mm² → maksymalna średnica pojedynczego drutu: 0,26 mm Przewód 10 mm² → maksymalna średnica pojedynczego drutu: 0,41 mm Przewód 35 mm² → maksymalna średnica pojedynczego drutu: 0,41 mm 2. Maksymalna rezystancja elektryczna w temperaturze 20°C Opór elektryczny jest definiującym kryterium wydajności. Całkowita rezystancja gotowego przewodu klasy 5 nie może przekraczać wartości określonych w tabelach rezystancji IEC 60228, mierzona w temperaturze 20°C. Zasada ta pozwala producentom na elastyczność w projektowaniu: jeśli producent zastosuje druty o średnicy 0,20 mm zamiast maksymalnie 0,21 mm, jest to dopuszczalne – pod warunkiem, że gotowy przewodnik nadal spełnia limit rezystancji. To dwuparametrowe podejście (rezystancja średnicy drutu) zapewnia, że ​​przewodniki klasy 5 są zarówno fizycznie elastyczne, jak i wydajne elektrycznie, bez nadmiernego określania procesu produkcyjnego. Przewody klasy 5 i klasy 2: różnice w rdzeniach Inżynierowie elektrycy często stają przed wyborem pomiędzy przewodami klasy 2 i klasy 5. Decyzja zależy od tego, czy kabel będzie instalowany na stałe, czy w aplikacji mobilnej/elastycznej. Oto bezpośrednie porównanie: Funkcja Klasa 2 (Stranded, Fixed) Klasa 5 (Flexible) Budowa Mniej i grubsze przewody Wiele cienkich drutów Elastyczność Niski — odpowiedni do stałego okablowania Wysokie – dopasowane do ruchu Typowe zastosowania Okablowanie domu, sieci energetyczne Przedłużacze, panele sterujące Metoda zakończenia Proste uchwyty lub śruby Zalecane okucia Odporność na zmęczenie metalu Niski (nie przeznaczony do zginania) Wysoka (przeznaczona do wielokrotnego zginania) Koszt Generalnie niższe Nieco wyższa ze względu na proces delikatnego splotu Kluczowe zastosowania przewodów klasy 5 IEC 60228 Ponieważ przewody klasy 5 wytrzymują umiarkowane wibracje i wielokrotne zginanie bez pękania, są one zalecane w wielu gałęziach przemysłu: Elastyczne przewody i przedłużacze: Urządzenia gospodarstwa domowego, elektronarzędzia i sprzęt przenośny, w których kable muszą być regularnie zwijane, rozwijane i zmieniane. Przemysłowe panele sterowania: Ciasne prowadzenie wokół narożników i przez kanały kablowe wymaga promienia zgięcia osiągalnego tylko w przypadku przewodów drobnożyłowych. Samochodowe wiązki przewodów: Ciągłe wibracje silnika i zmiany temperatury wymagają przewodów odpornych na zmęczenie metalu przez cały okres użytkowania pojazdu. Instalacje morskie i przybrzeżne: Ciągły ruch fal w połączeniu z ograniczoną przestrzenią sprawia, że ​​klasa 5 jest preferowanym wyborem do dystrybucji energii na pokładzie. Robotyka i automatyka: Przegubowe ramiona robota wymagają kabli, które zginają się tysiące razy dziennie bez awarii — klasa 5 spełnia to wyzwanie w zastosowaniach o umiarkowanej elastyczności (klasa 6 w przypadku zastosowań o dużej elastyczności). Dlaczego określenie normy IEC 60228 klasa 5 ma znaczenie dla Twojego projektu Wybór kabla reklamowanego jako „elastyczny” bez odniesienia się do uznanej normy, takiej jak IEC 60228 klasa 5, wiąże się ze znacznym ryzykiem. Zgodność z tą normą zapewnia trzy konkretne gwarancje: Bezpieczeństwo: Limity rezystancji zapewniają, że przewodnik nie przegrzeje się poniżej prądu znamionowego, zapobiegając degradacji izolacji i potencjalnemu ryzyku pożaru. Kompatybilność: Znormalizowane maksymalne średnice drutu zapewniają prawidłowe dopasowanie przewodu do standardowych końcówek, tulejek i listew zaciskowych bez konieczności modyfikacji. Długowieczność: Drobne sploty zapobiegają zmęczeniu metalu podczas wielokrotnego zginania, znacznie wydłużając żywotność kabla w porównaniu z alternatywami niezgodnymi z wymaganiami. W przypadku międzynarodowych zakupów kabli certyfikacja IEC 60228 upraszcza również zatwierdzenie przez organy regulacyjne, ponieważ norma została przyjęta lub uznana w UE (BS EN 60228), Australii (AS/NZS 1125) i na wielu innych rynkach. Często zadawane pytania dotyczące przewodów klasy 5 Czy klasa 5 to to samo, co kabel elastyczny? Nie dokładnie. „Elastyczny kabel” to szerokie pojęcie handlowe. Klasa 5 to specyficzna klasyfikacja przewodników IEC 60228 z mierzalnymi wymaganiami technicznymi. Kabel może być sprzedawany jako elastyczny, nie spełniając specyfikacji klasy 5. Czy przewody klasy 5 można stosować na zewnątrz? Klasa 5 odnosi się wyłącznie do konstrukcji przewodu, a nie do ogólnej wartości znamionowej kabla. To, czy kabel nadaje się do użytku na zewnątrz, zależy od materiałów izolacji i płaszcza (np. PVC odporny na promieniowanie UV, XLPE). Zawsze sprawdzaj pełną specyfikację kabla, a nie tylko klasę przewodu. Jaka jest różnica między klasą 5 a klasą 6? Obie są elastycznymi klasami dyrygentów. Klasa 6 wykorzystuje jeszcze cieńsze sploty, co skutkuje większą elastycznością i mniejszym minimalnym promieniem zgięcia. Klasa 6 jest przeznaczona do zastosowań o dużej dynamice, takich jak ciągłe zginanie w łańcuchach kablowych, natomiast klasa 5 obejmuje scenariusze o umiarkowanej elastyczności. Potrzebujesz pomocy w wyborze odpowiedniego przewodnika do swojego zastosowania? Nasz zespół inżynierów specjalizuje się w przewodnikach i kablach zgodnych z normą IEC 60228 do zastosowań przemysłowych, morskich, motoryzacyjnych i komercyjnych. Niezależnie od tego, czy Twój projekt obejmuje środowiska o wysokich wibracjach, czy standardowe instalacje stałe, zapewniamy szczegółowe specyfikacje techniczne i konkurencyjne oferty. Skontaktuj się z nami już dziś, aby omówić wymagania dotyczące Twojego projektu.

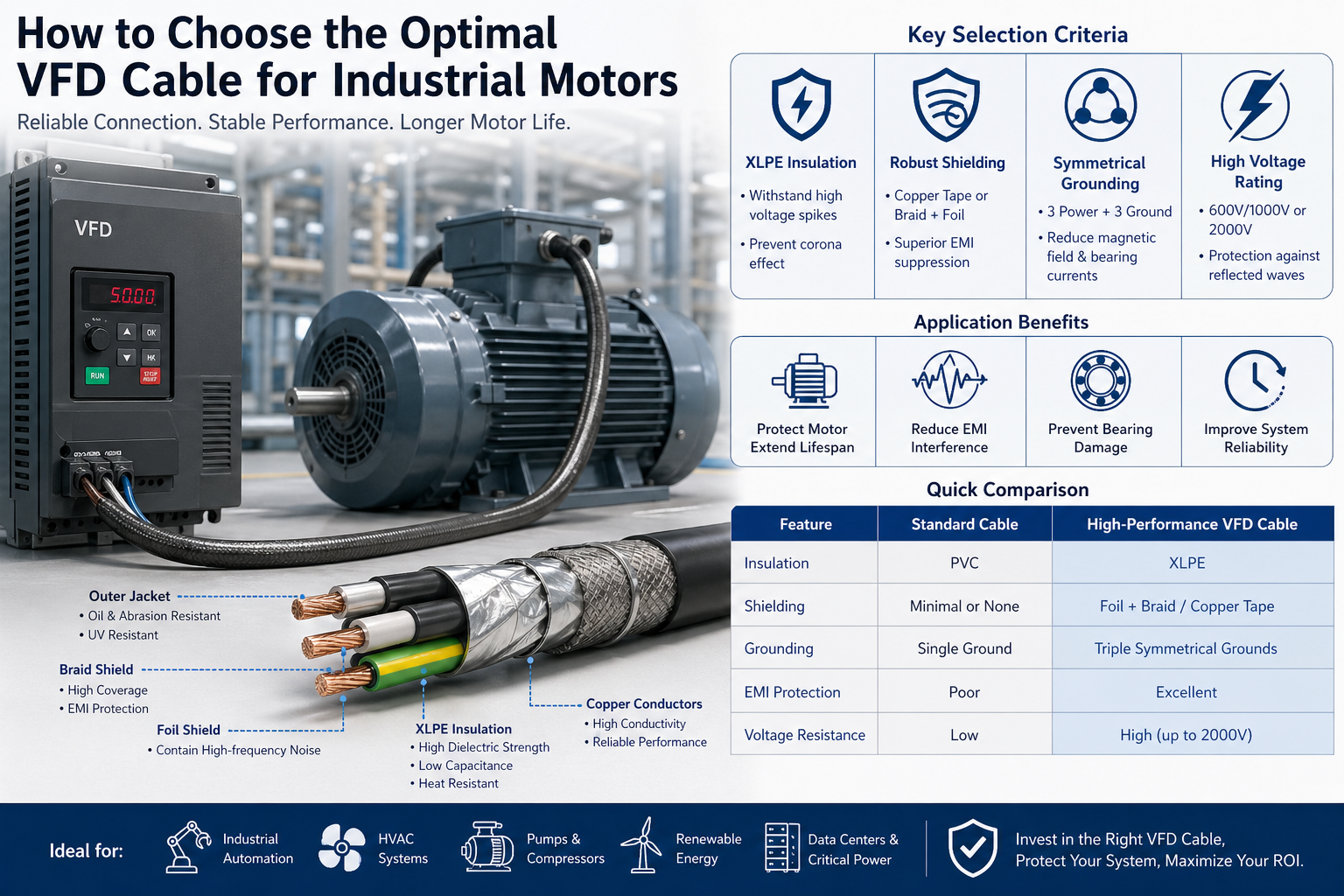

W nowoczesnych systemach przemysłowych połączenie między przetwornicą częstotliwości (VFD) a silnikiem elektrycznym stanowi jedno z najbardziej agresywnych elektrycznie środowisk. Wysokie częstotliwości przełączania, skoki napięcia i zakłócenia elektromagnetyczne (EMI) powodują ogromne obciążenie kabli. Wybór nieodpowiedniego kabla to nie tylko drobna wada konstrukcyjna — może skutkować: Przedwczesna awaria izolacji silnika Uszkodzenia łożysk spowodowane prądami błądzącymi Zwiększone zakłócenia elektromagnetyczne (EMI) Nieplanowane przestoje i koszty konserwacji Odpowiednio zaprojektowany kabel VFD ma zatem kluczowe znaczenie dla niezawodności, bezpieczeństwa i długoterminowej wydajności systemu. 1. Zrozumienie środowiska operacyjnego VFD W przeciwieństwie do tradycyjnych zasilaczy, przetwornice częstotliwości wykorzystują modulację szerokości impulsu (PWM) do sterowania prędkością silnika. Tworzy to niesinusoidalny przebieg o: Wysokie dv/dt (szybkość zmiany napięcia) Przepięcie w postaci fali odbitej (szczególnie przy długich kablach) Napięcie wspólne i prądy krążące Dlaczego standardowe kable zawodzą Kable ogólnego przeznaczenia, takie jak THHN lub zwykłe przewody w izolacji PCV, nie są przeznaczone do takich warunków. Z biegiem czasu mogą doświadczyć: Degradacja izolacji na skutek wyładowań koronowych Nadmierne gromadzenie się ciepła Wyciek zakłóceń elektromagnetycznych wpływający na pobliskie instrumenty Wynik: Zmniejszona żywotność silnika i niestabilna wydajność systemu. 2. Kluczowe kryteria doboru kabli VFD A. Typ izolacji: XLPE zapewniający stabilność wysokich częstotliwości System izolacji stanowi pierwszą linię obrony przed naprężeniami elektrycznymi. Zalecane: Polietylen usieciowany (XLPE) Zalety techniczne: Wysoka wytrzymałość dielektryczna odporna na skoki napięcia Niska strata dielektryczna i pojemność Doskonała odporność termiczna (zwykle 90°C–125°C) Silna odporność na wyładowania koronowe W porównaniu do PVC, XLPE znacznie poprawia trwałość izolacji w środowiskach o wysokiej częstotliwości. B. Zaawansowane ekranowanie dla kontroli EMI Tłumienie zakłóceń elektromagnetycznych jest jednym z najważniejszych wymagań w zastosowaniach VFD. Bez odpowiedniego ekranowania szum elektromagnetyczny może: Ingeruj w sterowniki PLC, czujniki i systemy komunikacyjne Powodują fałszywe sygnały i błędy operacyjne Zwiększ ryzyko braku zgodności w regulowanych środowiskach Zalecane konstrukcje ekranujące: Tarcza z taśmy miedzianej Doskonały do tłumienia hałasu o wysokiej częstotliwości Zapewnia ścieżkę uziemiającą o niskiej impedancji Tarcza z oplotu foliowego Pokrycie ≥85% Łączy elastyczność z wysoką skutecznością ekranowania Kluczowa funkcja: Zapewnia to dobrze zaprojektowana tarcza prądy w trybie wspólnym powracają przez kabel zamiast uszkadzać łożyska silnika. C. Symetryczny projekt uziemienia Geometria kabla ma bezpośredni wpływ na parametry elektryczne. Konfiguracja najlepszych praktyk: 3 przewody fazowe 3 symetrycznie rozmieszczone przewody uziemiające Korzyści w zakresie wydajności: Redukuje emisję pola elektromagnetycznego Równoważy rozkład prądu doziemnego Minimalizuje napięcie na wale i prądy łożyskowe Ten projekt jest szczególnie ważny w silniki średniej i dużej mocy . D. Napięcie znamionowe i ochrona przed falą odbitą Ze względu na zjawisko fali odbitej mogą wystąpić szczyty napięcia na zaciskach silnika 2–3 razy napięcie znamionowe . Zalecane oceny: 600V / 1000V dla standardowych systemów przemysłowych 2000 V dla: Długie przebiegi kablowe Przetwornice o wysokiej częstotliwości przełączania Aplikacje krytyczne Spostrzeżenie inżynieryjne: Systemy izolacyjne o wyższym napięciu znamionowym zapewniają margines bezpieczeństwa, który znacznie zmniejsza ryzyko awarii. 3. Wymiary kabla i uwagi dotyczące instalacji Zarządzanie prądem i temperaturą Prawidłowy dobór przewodów musi uwzględniać: Prąd pełnego obciążenia silnika (FLA) Temperatura otoczenia Metoda instalacji (taca, kanał, na wolnym powietrzu) Grupowanie kabli i czynniki obniżające parametry znamionowe Niewłaściwy dobór może prowadzić do przegrzania i zmniejszenia żywotności kabla. Elastyczność i wydajność mechaniczna W dynamicznych środowiskach, takich jak: Robotyka Zautomatyzowane linie produkcyjne Poruszające się maszyny Stosuj kable VFD o dużej elastyczności przeznaczone do ciągłych cykli ruchu i zginania. Odporność na środowisko Środowisko przemysłowe może być trudne i nieprzewidywalne. Zalecane materiały kurtki: TPE (elastomer termoplastyczny): Doskonała odporność na oleje, ścieranie i chemikalia Idealny do zastosowań przemysłowych i trudnych warunkach Specjalistyczne PCV: Ekonomiczne Nadaje się do ogólnych zastosowań przemysłowych Dodatkowe współczynniki ochrony: Odporność na promieniowanie UV (instalacje zewnętrzne) Ochrona przed wnikaniem wilgoci i wody Odporność na chłodziwa i chemikalia przemysłowe 4. Zgodność i standardy (kluczowe dla projektów globalnych) Przy wyborze kabli VFD do projektów międzynarodowych niezbędna jest zgodność z przepisami. Wspólne standardy do rozważenia: UL (Ameryka Północna) Normy IEC/EN (Europa) RoHS i REACH (zgodność środowiskowa) Wybór zgodnych kabli zapewnia: Łatwiejsze zatwierdzanie projektów Zmniejszone ryzyko prawne i operacyjne Zgodność z rynkami światowymi 5. Szybkie porównanie: kabel standardowy i kabel VFD Funkcja Standardowy kabel Kabel VFD o wysokiej wydajności Izolacja PVC XLPE Ekranowanie Minimalne / Żadne Oplot foliowy / taśma miedziana Uziemienie Pojedynczy Symetryczny, wielomasowy Kontrola EMI Biedny Znakomicie Rezystancja napięciowa Niski Wysokie (do 2000 V) 6. Scenariusze zastosowań Wysokowydajne kable VFD są szeroko stosowane w: Systemy automatyki przemysłowej Systemy HVAC z napędami o zmiennej prędkości Układy pompowe i kompresorowe Centra danych i krytyczne systemy zasilania Systemy energii odnawialnej (wiatr, słońce) Każde z tych środowisk wymaga stabilne, ciche i niezawodne przenoszenie mocy . 7. Wniosek: inwestycja strategiczna, a nie tylko komponent Wybór odpowiedniego kabla VFD to nie tylko decyzja dotycząca specyfikacji technicznej — to długoterminowa inwestycja w niezawodność systemu. Chociaż wysokowydajne kable VFD mogą mieć wyższy koszt początkowy, zapewniają: Krótszy czas konserwacji i przestojów Wydłużona żywotność silnika i sprzętu Poprawiona kompatybilność elektromagnetyczna (EMC) Niższy całkowity koszt posiadania (TCO) Ostateczny wgląd: Dobrze dobrany kabel VFD działa jak bariera ochronna pomiędzy przemiennikiem a silnikiem, zapewniając wydajną, stabilną i pozbawioną zakłóceń pracę przez cały cykl życia systemu.

Weź kabel sterujący i kabel zasilający obok siebie, a będą wyglądać prawie identycznie. Ten sam płaszcz zewnętrzny, podobna średnica, porównywalna waga. Jeśli jednak podłączysz je nieprawidłowo, konsekwencje mogą sięgać od nieudanych sekwencji automatyzacji po poważne zagrożenia elektryczne. Różnica między tymi dwoma typami kabli nie jest kosmetyczna – jest fundamentalna. Do czego właściwie służą Kabel zasilający ma jedno zadanie: przesyłać energię elektryczną ze źródła do obciążenia. Niezależnie od tego, czy zasila silnik, zasila transformator, czy rozprowadza prąd w budynku, kabel zasilający jest przewodnikiem dla surowej siły elektrycznej. Przewodzi wysoki prąd na duże odległości, a jego konstrukcja odzwierciedla to zapotrzebowanie. Kabel sterujący robi coś zupełnie innego. Przenosi sygnały — polecenia, informacje zwrotne, pomiary — pomiędzy systemem sterowania a urządzeniami, którymi zarządza. Pomyśl o sterowniku PLC wysyłającym instrukcję otwarcia/zamknięcia do zaworu elektromagnetycznego lub o czujniku zgłaszającym temperaturę z powrotem do panelu monitorującego. Prąd jest minimalny; dokładność jest wszystkim. W praktyce oba kable często przebiegają w tym samym kanale kablowym lub korytku kablowym. Kabel zasilający zasila silnik; kabel sterujący informuje go, kiedy rozpocząć i zatrzymać. Są one komplementarne, a nie zamienne. Jak są zbudowane inaczej Napięcie znamionowe jest najbardziej bezpośrednią różnicą strukturalną. Kable zasilające mają napięcie znamionowe 0,6/1 kV i wyższe — typy średniego napięcia osiągają 10 kV, 35 kV i więcej, podlegają normom takim jak IEC 60502 dla kabli z izolacją wytłaczaną. Kable sterujące pracują w znacznie niższym zakresie: zazwyczaj od 300/450 V do 450/750 V, ponieważ transmisja sygnału nie wymaga infrastruktury wysokiego napięcia. Przekrój przewodu i liczba żył opowiedz resztę historii. W kablach zasilających priorytetem jest obciążalność prądowa, dlatego przewodniki są duże — zwykle 16 mm², 50 mm², 120 mm² lub większe, wykonane z miedzi lub aluminium. Liczba rdzeni pozostaje niska: w standardzie od 1 do 5 rdzeni na kabel. Kable sterujące całkowicie odwracają tę logikę. Przewodniki są małe (0,5 mm² do 10 mm²), ale liczba rdzeni jest duża — od 2 do 61 żył w jednym kablu — ponieważ złożony obwód sterujący wymaga wydajnego łączenia wielu niezależnych ścieżek sygnałowych. Izolacja i poszycie postępuj zgodnie z tym samym wzorem. Kable zasilające wymagają grubej, solidnej osłony, która wytrzyma wysokie napięcia, obciążenia mechaniczne, ciepło i wilgoć. W kablach sterowniczych stosuje się lżejszą izolację PVC lub XLPE, wystarczającą do sygnałów niskiego napięcia. Gdy oba typy kabli występują w środowisku przemysłowym, płaszcz kabla zasilającego jest zauważalnie cięższy. Ekranowanie jest opcjonalny w przypadku kabli zasilających, ale często ma kluczowe znaczenie w przypadku kabli sterujących. W środowiskach o silnych zakłóceniach elektromagnetycznych — w pobliżu dużych silników, przemienników częstotliwości lub sprzętu przełączającego — nieekranowany kabel sterujący będzie wychwytywać szum, który zakłóca sygnał. Taśma miedziana lub pleciony ekran wokół kabla sterującego blokuje te zakłócenia i chroni integralność sygnału. Kodowanie kolorami też się różni. W żyłach kabli zasilających zastosowano standardowe kolory faz (brązowy, czarny, szary dla faz, niebieski dla przewodu neutralnego, zielony/żółty dla uziemienia), aby zapewnić bezpieczną instalację i konserwację. Żyły kabli sterujących są zazwyczaj czarne z białymi oznaczeniami numerycznymi, ponieważ identyfikacja poszczególnych obwodów ma większe znaczenie niż konwencja fazowa. Gdzie należy każdy kabel Kable elektroenergetyczne działają wszędzie tam, gdzie energia elektryczna musi przemieszczać się na dużą skalę. Podziemne sieci dystrybucyjne, napowietrzne linie przesyłowe, zasilanie maszyn przemysłowych i piony energetyczne w budynkach opierają się na kablach energetycznych. Do okablowania i dystrybucji obiektu, kable elektroenergetyczne niskiego napięcia dla budownictwa i dystrybucji przemysłowej obsługują zdecydowaną większość ładunków komercyjnych i lekkich. W przypadku infrastruktury sieciowej, podstacji i przyłączy mediów, Kable elektroenergetyczne średniego napięcia do zastosowań w sieciach i podstacjach przenoszą moc przy napięciach wymaganych do wydajnej transmisji na duże odległości. Kable sterujące stanowią podstawę każdego zautomatyzowanego procesu. Linie montażowe samochodów, systemy DCS w zakładach chemicznych, systemy zarządzania budynkami (HVAC, oświetlenie, kontrola dostępu), sygnalizacja kolejowa i obwody przekaźników ochrony elektrowni – wszystkie zależą od kabli sterujących do przesyłania sygnałów, które zapewniają synchronizację i bezpieczeństwo operacji. Kable sterownicze do automatyki przemysłowej i okablowania urządzeń zostały zaprojektowane specjalnie, aby spełnić wymagania precyzji i elastyczności tych środowisk. Szybkie porównanie Kluczowe różnice strukturalne i funkcjonalne pomiędzy kablami zasilającymi i sterującymi Parametr Kabel zasilający Kabel sterujący Funkcja podstawowa Przesyłaj energię elektryczną Przesyłaj sygnały sterujące/dane Napięcie znamionowe 0,6/1kV i więcej (do 500kV) 300/450 V – 450/750 V Przekrój przewodu Duży (16 mm² – 500 mm²) Mały (0,5 mm² – 10 mm²) Liczba rdzeni 1 – 5 rdzeni 2 – 61 rdzeni Grubość izolacji Gruby (na wysokie napięcie) Zapalniczka (niskie napięcie znamionowe) Ekranowanie Rzadko wymagane Często wymagane (środowiska EMI) Kodowanie kolorami rdzenia Kolory fazowe (brązowy / czarny / szary) Kolor czarny z białą numeracją Materiał przewodnika Miedź lub aluminium Miedź (standardowa) Jak wybrać właściwy Trzy pytania rozstrzygają większość decyzji selekcyjnych. Najpierw: co przenosi kabel? Jeśli dostarcza prąd do zasilania obciążenia – silnika, obwodu oświetleniowego, jednostki HVAC – jest to zastosowanie kabla zasilającego. Jeśli przesyła polecenie, pomiar lub sygnał zwrotny, jest to zastosowanie kabla sterującego. Po drugie: przy jakim napięciu pracuje system? Systemy pracujące pod napięciem powyżej 1 kV wymagają kabli zasilających o odpowiednich parametrach. Obwody sygnałowe i sterujące pracujące pod napięciem 24 V DC, 120 V AC lub 230 V AC mieszczą się w obszarze kabli sterujących. Po trzecie: jakie jest środowisko elektromagnetyczne? Jeśli kabel przebiega w pobliżu sprzętu przełączającego dużej mocy, przemienników częstotliwości lub dużych silników, niezbędny jest ekranowany kabel sterujący, aby zapobiec degradacji sygnału. W trudnych warunkach lub w wysokiej temperaturze, przewody trudnopalne i odporne na wysokie temperatury zapewniają dodatkową ochronę zarówno dla zastosowań związanych z zasilaniem, jak i sterowaniem. Zastąpienie jednego typu kabla drugim nigdy nie jest rozwiązaniem. Używanie kabla sterującego w zastosowaniach energetycznych stwarza ryzyko uszkodzenia izolacji i pożaru. Prowadzenie kabla zasilającego w miejscu kabla sterującego marnuje koszty i miejsce, a mimo to może powodować zakłócenia. Właściwy kabel, odpowiednio zwymiarowany i określony, gwarantuje bezpieczną i niezawodną pracę systemów przez cały okres ich użytkowania. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Wybór odpowiedniego gołego kabla aluminiowego to kluczowa decyzja dla inżynierów, kierowników projektów i zespołów zakupowych pracujących przy napowietrznych systemach przesyłu i dystrybucji energii. Zły wybór może zagrozić niezawodności sieci, zwiększyć koszty konserwacji lub stworzyć zagrożenie dla bezpieczeństwa w terenie. W tym przewodniku omówiono kluczowe czynniki techniczne i środowiskowe, które powinny kierować wyborem każdego gołego kabla aluminiowego. Dlaczego goły kabel aluminiowy jest preferowanym wyborem do transmisji napowietrznej Gołe kable aluminiowe cieszą się zaufaniem w napowietrznych systemach przesyłu energii elektrycznej na zewnątrz od ponad wieku i nie bez powodu. W porównaniu z miedzią aluminium przewodzi prąd elektryczny o temperaturze ok 61% przewodności miedzi mierzone według Międzynarodowego Standardu Miedzi Wyżarzonej (IACS). Chociaż oznacza to, że do przewodzenia tego samego prądu potrzebny jest większy przekrój poprzeczny, inne właściwości aluminium sprawiają, że ten kompromis jest opłacalny w wielu zastosowaniach. Aluminium waży mniej więcej jedną trzecią masy miedzi, co radykalnie zmniejsza obciążenie konstrukcyjne wież i słupów oraz obniża koszty instalacji przy dużych rozpiętościach. Jeśli chodzi o koszty, kabel aluminiowy zazwyczaj zapewnia znaczne oszczędności materiału w porównaniu z równoważnymi przewodnikami miedzianymi, co stanowi zdecydowaną zaletę w projektach infrastruktury sieciowej, w których mogą być wymagane setki lub tysiące kilometrów przewodów. Szczegółowe porównanie obu materiałów pod względem przewodności, wagi, kosztów i bezpieczeństwa można znaleźć w artykule okablowanie miedziane vs aluminiowe . Jeśli chodzi o transmisję napowietrzną na zewnątrz i liczy się efektywność budżetu, gołe kable aluminiowe konsekwentnie dostarczają silną wartość. Zrozumienie głównych typów gołych przewodników aluminiowych Nie wszystkie gołe kable aluminiowe są takie same. Dostępne są trzy podstawowe konfiguracje, każda zaprojektowana pod kątem różnych priorytetów wydajności. AAC (cały przewodnik aluminiowy) jest wykonany w całości z pasm aluminium przeznaczonego do zastosowań elektrycznych. Zapewnia dobrą przewodność i jest ekonomiczny, dzięki czemu dobrze nadaje się do ogólnych zastosowań zewnętrznych i krótszych rozpiętości, gdzie wysoka wytrzymałość na rozciąganie nie jest głównym problemem. AAAC (przewód w całości ze stopu aluminium) jest wytwarzany z pasm stopu aluminium, a nie z czystego aluminium. Zapewnia to doskonałą odporność na korozję, co czyni go preferowaną opcją w środowiskach wilgotnych, przybrzeżnych lub agresywnych chemicznie. Konstrukcja ze stopu poprawia również wytrzymałość na rozciąganie w porównaniu do AAC. ACSR (przewód aluminiowy wzmocniony stalą) łączy aluminiową warstwę zewnętrzną ze stalowym rdzeniem. Stalowy rdzeń zapewnia wysoką wytrzymałość na rozciąganie, a aluminiowe pasma przewodzą prąd elektryczny. Konfiguracja ta jest standardowym wyborem w przypadku instalacji o dużej rozpiętości i linii napowietrznych wysokiego napięcia, gdzie wymagane są obciążenia mechaniczne. Łączy w sobie wysoką wytrzymałość z dobrą przewodnością — równowagę, której nie są w stanie osiągnąć same przewodniki z czystego aluminium. Wybór odpowiedniego typu zależy od długości przęsła, wymaganej wytrzymałości mechanicznej, lokalnych warunków środowiskowych i budżetu. W przypadku większości linii dalekobieżnych wysokiego napięcia ACSR jest domyślnym rozwiązaniem branżowym. W środowiskach przybrzeżnych lub korozyjnych zazwyczaj lepszym wyborem jest AAAC. Dla Kabel napowietrzny średniego i niskiego napięcia w zastosowaniach o krótszych rozpiętościach, AAC lub AAAC często zapewniają właściwą równowagę pomiędzy kosztami i wydajnością. Obciążalność prądowa i dobór przekroju Amperatura — obciążalność prądowa przewodnika — to pierwsza liczba, którą należy określić przy określaniu specyfikacji dowolnego gołego kabla aluminiowego. Wybór zbyt małego przewodnika powoduje niebezpieczne gromadzenie się ciepła; przewymiarowanie niepotrzebnie zwiększa koszty. Natężenie prądu zależy od wielu zmiennych: pola przekroju poprzecznego przewodnika, temperatury otoczenia, promieniowania słonecznego, prędkości wiatru i konfiguracji instalacji. Projektując linie napowietrzne, inżynierowie uwzględniają również maksymalną dopuszczalną temperaturę roboczą przewodu, która wpływa zarówno na trwałość przewodu, jak i jego zwis. W przypadku napowietrznych przewodów gołych zaleca się podejście konserwatywne. Nieznaczne przewymiarowanie przewodu w stosunku do obliczonego maksymalnego obciążenia zapewnia margines bezpieczeństwa na wypadek zapotrzebowania szczytowego, ekstremalnych temperatur otoczenia i przyszłego wzrostu obciążenia. Pole przekroju poprzecznego należy wybrać w oparciu o najgorszą kombinację obciążenia i warunków środowiskowych oczekiwanych w całym projektowanym okresie użytkowania kabla. Zawsze sprawdzaj wartości natężenia prądu w stosunku do obowiązującej normy krajowej lub międzynarodowej dla konkretnego typu przewodu i stosowanej metody instalacji. Wymagania dotyczące wytrzymałości mechanicznej i rozpiętości W projektowaniu linii napowietrznych same parametry elektryczne nie są wystarczające — przewodnik musi również wytrzymać naprężenia mechaniczne powstające na dużych rozpiętościach, obciążenie wiatrem, obciążenie lodem oraz rozszerzalność i kurczenie się cieplne w ciągu lat pracy na zewnątrz. Wytrzymałość na rozciąganie gołego przewodnika aluminiowego określa, jak długo można bezpiecznie rozciągnąć rozpiętość pomiędzy konstrukcjami wsporczymi. Przewody ACSR zostały zaprojektowane specjalnie pod kątem tego wyzwania: stalowy rdzeń przenosi większość obciążenia mechanicznego, podczas gdy aluminiowe żyły odpowiadają za przenoszenie prądu. W przypadku bardzo długich rozpiętości lub obszarów narażonych na duże obciążenia wiatrem lub lodem, ACSR jest zazwyczaj jedynym właściwym wyborem. Obliczenia ugięcia i naprężenia należy wykonać dla każdego przęsła w projekcie linii. Przewód musi mieć wystarczający zwis, aby mieścić się w bezpiecznych granicach prześwitu pod ziemią w maksymalnej temperaturze (kiedy przewód rozszerza się i zwisa najbardziej), przy jednoczesnym zachowaniu odpowiedniego naprężenia w minimalnej temperaturze (kiedy skurcz zwiększa naprężenia mechaniczne). W obszarach narażonych na wibracje wywołane wiatrem, tłumiki drgań i odpowiedni dobór przewodów pomagają zapobiegać z biegiem czasu uszkodzeniom zmęczeniowym w punktach zawieszenia. Warunki środowiskowe i odporność na korozję Środowisko instalacji znacząco wpływa na to, jaki rodzaj gołego przewodu aluminiowego będzie odpowiedni. Aluminium w naturalny sposób tworzy na swojej powierzchni cienką warstwę tlenku, która zapewnia podstawową ochronę przed dalszym utlenianiem. Jednakże ochrona ta nie jest jednolita we wszystkich warunkach środowiskowych. Zalecenia dotyczące rodzaju przewodnika według środowiska Środowisko Zalecany typ przewodu Kluczowy powód Ogólne tereny wiejskie / śródlądowe na świeżym powietrzu AAC lub ACSR Opłacalne; umiarkowane narażenie na korozję Wybrzeże / wysoka wilgotność AAAC Doskonała odporność na korozję dzięki składowi stopu Strefy przemysłowe (narażenie chemiczne) AAAC Stop jest odporny na atmosferę chemiczną i zasoloną Przekładnia o dużej rozpiętości / dużym obciążeniu ACSR Stalowy rdzeń zapewnia niezbędną wytrzymałość mechaniczną Połączenia wewnętrzne stacji AAC lub AAAC Krótsze rozpiętości; priorytet wagi i ceny W środowiskach przybrzeżnych i przemysłowych połączenie wilgoci i zanieczyszczeń unoszących się w powietrzu przyspiesza korozję elektrochemiczną. Przewodniki AAAC, które zawierają stop aluminium, a nie czyste żyły aluminium, zapewniają znacznie lepszą długoterminową odporność na korozję w takich warunkach i zmniejszają ryzyko degradacji przewodnika, która mogłaby ostatecznie zagrozić bezpieczeństwu linii. Zgodność ze standardami branżowymi Gołe kable aluminiowe przeznaczone do przesyłu energii muszą spełniać uznane normy międzynarodowe lub krajowe. Normy te definiują minimalne wymagania dotyczące czystości przewodnika, konfiguracji splotów, właściwości mechanicznych, rezystancji elektrycznej i procedur testowych. Określanie i zamawianie przewodów spełniających te normy stanowi niepodlegający negocjacjom punkt odniesienia dla bezpiecznego i niezawodnego działania sieci. Do najczęściej przywoływanych norm należą IEC 61089 (przewody z drutu okrągłego do linii napowietrznych), ASTM B230 i B231 (przewody z aluminium i stopów aluminium do zastosowań napowietrznych) oraz normy regionalne, takie jak GB/T 1179 stosowane w Chinach. W przypadku zamówień międzynarodowych kupujący powinni określić, która norma ma zastosowanie w kraju docelowym i zażądać od producenta dokumentu potwierdzającego zgodność. Certyfikacja uznanych systemów zarządzania jakością – takich jak ISO 9001 w zakresie jakości produkcji i ISO 14001 w zakresie zarządzania środowiskowego – zapewnia dodatkową pewność co do spójności procesów produkcyjnych. Renomowani producenci będą również posiadać certyfikaty specyficzne dla produktu i będą w stanie przedstawić raporty z testów wykazujące zgodność z odpowiednią normą dotyczącą przewodów. Bezpieczeństwo zakończenia i połączenia Jednym z najważniejszych – i często pomijanych – aspektów wyboru gołego kabla aluminiowego jest system zakończeń. Sam kabel może być prawidłowo dobrany, ale słabe połączenia są główną przyczyną przegrzania, wyładowania łukowego i przedwczesnych awarii w instalacjach z przewodnikami aluminiowymi. Aluminium rozszerza się i kurczy bardziej niż miedź w odpowiedzi na zmiany temperatury. Te cykle termiczne mogą stopniowo poluzować połączenia, które nie zostały odpowiednio dokręcone lub które korzystały z niekompatybilnego sprzętu. Z biegiem czasu luźne połączenia zwiększają rezystancję styków, generują nadmiar ciepła i stwarzają ryzyko pożaru. Rozwiązaniem jest użycie złączy, zacisków i sprzętu przeznaczonego specjalnie do przewodów aluminiowych oraz zastosowanie odpowiednich wartości momentu obrotowego montażowego, określonych przez producenta sprzętu. W przypadku zworek i spawów w liniach napowietrznych preferowane są złącza zaciskane, ponieważ zapewniają stały kontakt mechaniczny w całym przekroju przewodu. Cały sprzęt końcowy powinien być sprawdzany podczas instalacji i ponownie sprawdzany podczas zaplanowanych cykli konserwacyjnych, szczególnie w obszarach narażonych na wibracje lub duże dzienne wahania temperatury. Nowoczesna instalacja kabli aluminiowych, wykonana z użyciem odpowiednich komponentów i procedur, może zapewnić taką samą długoterminową niezawodność jak instalacja miedziana. Kluczem jest zapewnienie, że każdy element instalacji — przewodnik, sprzęt i wykonanie — jest dopasowany i zgodny z przepisami. Wniosek Wybór odpowiedniego gołego kabla aluminiowego wymaga czegoś więcej niż tylko porównania cen za metr. Decyzja musi uwzględniać typ przewodu (AAC, AAAC lub ACSR), wymaganą obciążalność prądową, wymagania dotyczące zakresu mechanicznego, narażenie na środowisko, obowiązujące normy i kompatybilność systemu terminacji. Każdy z tych czynników bezpośrednio wpływa na bezpieczeństwo, niezawodność i całkowity koszt cyklu życia instalacji. W przypadku większości zastosowań w przekładniach napowietrznych ACSR pozostaje preferowanym wyborem w przypadku długich rozpiętości i linii o dużym obciążeniu, podczas gdy AAAC zapewnia doskonałą odporność na korozję w środowiskach przybrzeżnych lub agresywnych chemicznie. AAC zapewnia ekonomiczne rozwiązanie w przypadku krótszych rozpiętości w łagodnych warunkach. W każdym przypadku zgodność z międzynarodowymi standardami i właściwe praktyki instalacyjne są niezbędne do osiągnięcia wydajności i bezpieczeństwa wymaganego przez aplikację. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
