Kluczowe dania na wynos: Przewody klasy 5, zdefiniowane w normie IEC 60228, to cienkie, elastyczne przewodniki stosowane w przedłużaczach, panelach sterowania i zastosowaniach przemysłowych. W tym przewodniku opisano specyfikacje techniczne, porównanie z klasą 2 i wybór odpowiedniego przewodnika dla danego projektu.

W świecie elektrotechniki i produkcji kabli „elastyczność” to nie tylko cecha fizyczna – to ściśle określona kategoria techniczna. Jeśli kiedykolwiek miałeś do czynienia ze sztywnym kablem zasilającym i elastycznym, łatwym do zginania przewodem sterującym, na własnej skórze doświadczyłeś różnicy między klasami przewodników.

Większość tych specyfikacji podlega normom międzynarodowym IEC 60228 . W tym przewodniku zagłębimy się w tę kwestię Przewodniki klasy 5 — standard branżowy dla elastycznych zastosowań — obejmujący wymagania konstrukcyjne, ograniczenia elektryczne i przypadki użycia w świecie rzeczywistym.

Zrozumienie ram klasyfikacji przewodów IEC 60228

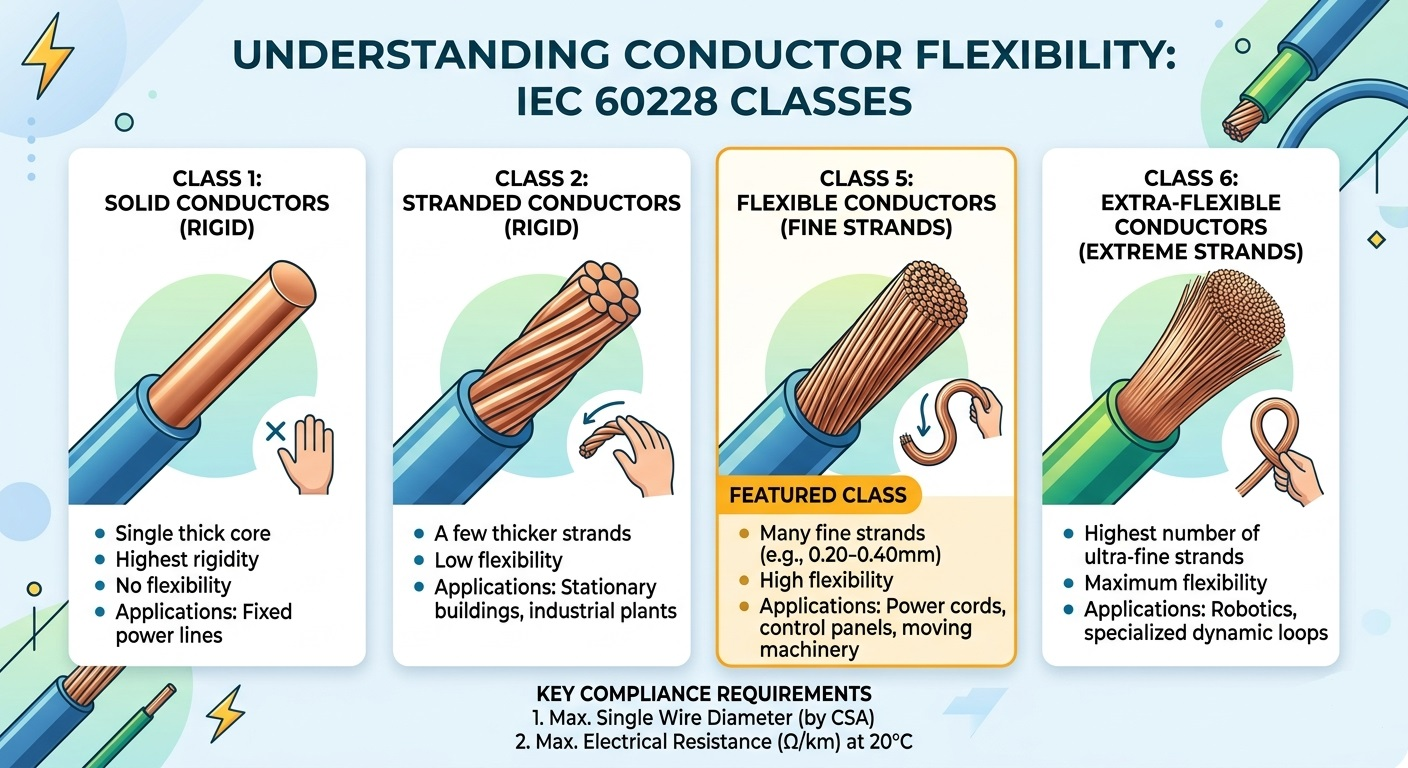

Norma IEC 60228 (i jej brytyjski odpowiednik BS EN 60228) dzieli przewodniki na cztery główne klasy w oparciu o konstrukcję i elastyczność. Zrozumienie, gdzie w tej hierarchii znajduje się klasa 5, jest niezbędne do prawidłowego wyboru produktu:

Co sprawia, że ​​dyrygent jest „klasą 5”? Dane techniczne

Przewodnik klasy 5 składa się z wielu cienkich drutów miedzianych skręconych razem w celu uzyskania elastyczności. Wbrew powszechnym założeniom, norma IEC 60228 tak nie ściśle określić całkowitą liczbę pasm. Zamiast tego standard wymaga zgodności z dwoma podstawowymi wskaźnikami:

1. Maksymalna średnica poszczególnych przewodów

Aby zapewnić, że przewodnik pozostanie rzeczywiście elastyczny, norma IEC 60228 ustala rygorystyczne górne ograniczenie średnicy każdej pojedynczej żyły. Cieńsze pasma łatwiej się wyginają, co zmniejsza zmęczenie metalu podczas powtarzających się cykli zginania. Reprezentatywne przykłady ze standardu obejmują:

• Przewód 75 mm² → maksymalna średnica pojedynczego drutu: 0,21 mm
• Przewód 5 mm² → maksymalna średnica pojedynczego drutu: 0,26 mm
• Przewód 10 mm² → maksymalna średnica pojedynczego drutu: 0,41 mm
• Przewód 35 mm² → maksymalna średnica pojedynczego drutu: 0,41 mm

2. Maksymalna rezystancja elektryczna w temperaturze 20°C

Opór elektryczny jest definiującym kryterium wydajności. Całkowita rezystancja gotowego przewodu klasy 5 nie może przekraczać wartości określonych w tabelach rezystancji IEC 60228, mierzona w temperaturze 20°C. Zasada ta pozwala producentom na elastyczność w projektowaniu: jeśli producent zastosuje druty o średnicy 0,20 mm zamiast maksymalnie 0,21 mm, jest to dopuszczalne – pod warunkiem, że gotowy przewodnik nadal spełnia limit rezystancji.

To dwuparametrowe podejście (rezystancja średnicy drutu) zapewnia, że ​​przewodniki klasy 5 są zarówno fizycznie elastyczne, jak i wydajne elektrycznie, bez nadmiernego określania procesu produkcyjnego.

Przewody klasy 5 i klasy 2: różnice w rdzeniach

Inżynierowie elektrycy często stają przed wyborem pomiędzy przewodami klasy 2 i klasy 5. Decyzja zależy od tego, czy kabel będzie instalowany na stałe, czy w aplikacji mobilnej/elastycznej. Oto bezpośrednie porównanie:

Kluczowe zastosowania przewodów klasy 5 IEC 60228

Ponieważ przewody klasy 5 wytrzymują umiarkowane wibracje i wielokrotne zginanie bez pękania, są one zalecane w wielu gałęziach przemysłu:

• Elastyczne przewody i przedłużacze: Urządzenia gospodarstwa domowego, elektronarzędzia i sprzęt przenośny, w których kable muszą być regularnie zwijane, rozwijane i zmieniane.
• Przemysłowe panele sterowania: Ciasne prowadzenie wokół narożników i przez kanały kablowe wymaga promienia zgięcia osiągalnego tylko w przypadku przewodów drobnożyłowych.
• Samochodowe wiązki przewodów: Ciągłe wibracje silnika i zmiany temperatury wymagają przewodów odpornych na zmęczenie metalu przez cały okres użytkowania pojazdu.
• Instalacje morskie i przybrzeżne: Ciągły ruch fal w połączeniu z ograniczoną przestrzenią sprawia, że ​​klasa 5 jest preferowanym wyborem do dystrybucji energii na pokładzie.
• Robotyka i automatyka: Przegubowe ramiona robota wymagają kabli, które zginają się tysiące razy dziennie bez awarii — klasa 5 spełnia to wyzwanie w zastosowaniach o umiarkowanej elastyczności (klasa 6 w przypadku zastosowań o dużej elastyczności).

Dlaczego określenie normy IEC 60228 klasa 5 ma znaczenie dla Twojego projektu

Wybór kabla reklamowanego jako „elastyczny” bez odniesienia się do uznanej normy, takiej jak IEC 60228 klasa 5, wiąże się ze znacznym ryzykiem. Zgodność z tą normą zapewnia trzy konkretne gwarancje:

• Bezpieczeństwo: Limity rezystancji zapewniają, że przewodnik nie przegrzeje się poniżej prądu znamionowego, zapobiegając degradacji izolacji i potencjalnemu ryzyku pożaru.
• Kompatybilność: Znormalizowane maksymalne średnice drutu zapewniają prawidłowe dopasowanie przewodu do standardowych końcówek, tulejek i listew zaciskowych bez konieczności modyfikacji.
• Długowieczność: Drobne sploty zapobiegają zmęczeniu metalu podczas wielokrotnego zginania, znacznie wydłużając żywotność kabla w porównaniu z alternatywami niezgodnymi z wymaganiami.

W przypadku międzynarodowych zakupów kabli certyfikacja IEC 60228 upraszcza również zatwierdzenie przez organy regulacyjne, ponieważ norma została przyjęta lub uznana w UE (BS EN 60228), Australii (AS/NZS 1125) i na wielu innych rynkach.

Często zadawane pytania dotyczące przewodów klasy 5

Czy klasa 5 to to samo, co kabel elastyczny?

Nie dokładnie. „Elastyczny kabel” to szerokie pojęcie handlowe. Klasa 5 to specyficzna klasyfikacja przewodników IEC 60228 z mierzalnymi wymaganiami technicznymi. Kabel może być sprzedawany jako elastyczny, nie spełniając specyfikacji klasy 5.

Czy przewody klasy 5 można stosować na zewnątrz?

Klasa 5 odnosi się wyłącznie do konstrukcji przewodu, a nie do ogólnej wartości znamionowej kabla. To, czy kabel nadaje się do użytku na zewnątrz, zależy od materiałów izolacji i płaszcza (np. PVC odporny na promieniowanie UV, XLPE). Zawsze sprawdzaj pełną specyfikację kabla, a nie tylko klasę przewodu.

Jaka jest różnica między klasą 5 a klasą 6?

Obie są elastycznymi klasami dyrygentów. Klasa 6 wykorzystuje jeszcze cieńsze sploty, co skutkuje większą elastycznością i mniejszym minimalnym promieniem zgięcia. Klasa 6 jest przeznaczona do zastosowań o dużej dynamice, takich jak ciągłe zginanie w łańcuchach kablowych, natomiast klasa 5 obejmuje scenariusze o umiarkowanej elastyczności.

Potrzebujesz pomocy w wyborze odpowiedniego przewodnika do swojego zastosowania?

Nasz zespół inżynierów specjalizuje się w przewodnikach i kablach zgodnych z normą IEC 60228 do zastosowań przemysłowych, morskich, motoryzacyjnych i komercyjnych. Niezależnie od tego, czy Twój projekt obejmuje środowiska o wysokich wibracjach, czy standardowe instalacje stałe, zapewniamy szczegółowe specyfikacje techniczne i konkurencyjne oferty.

Skontaktuj się z nami już dziś, aby omówić wymagania dotyczące Twojego projektu.
