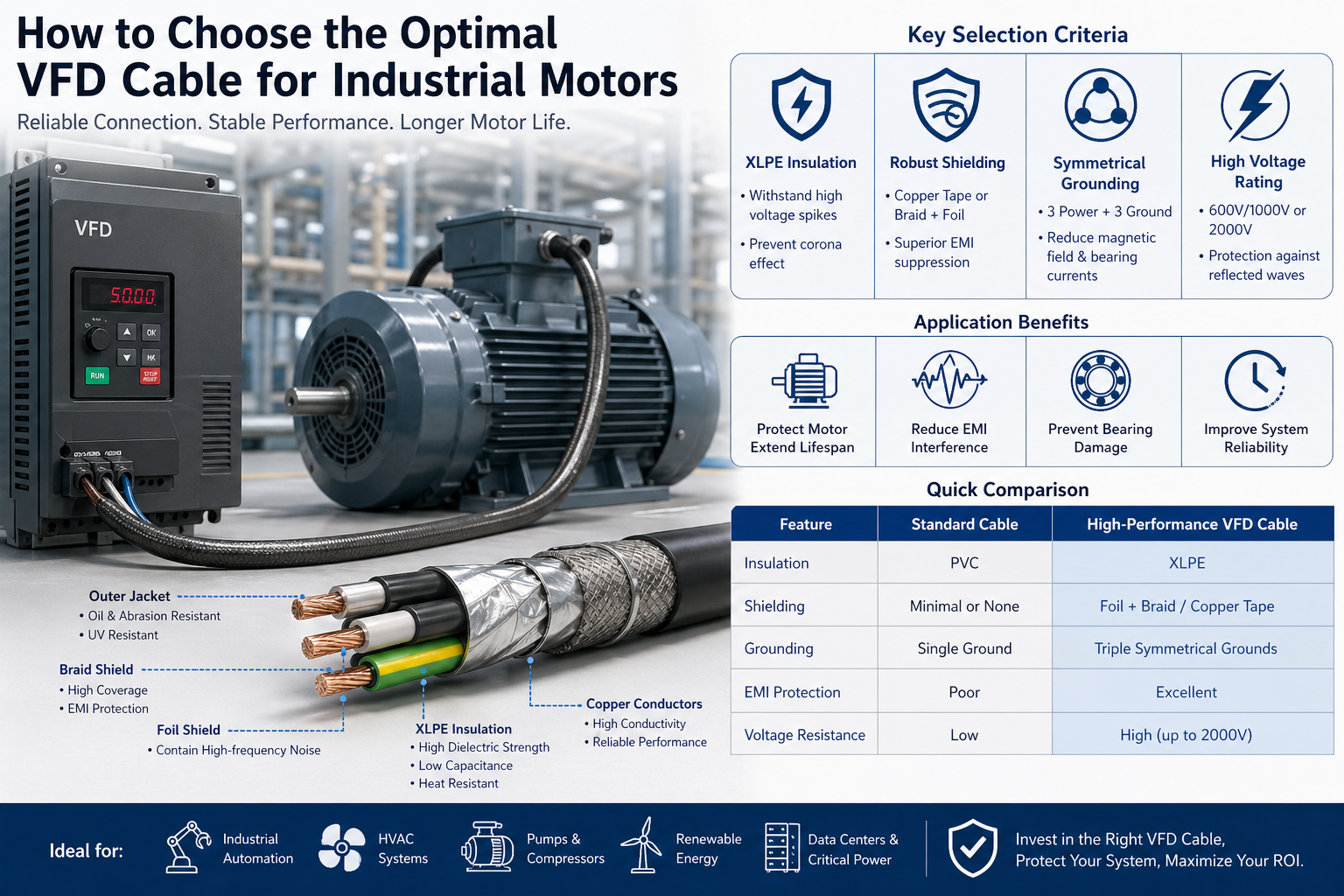

Jak wybrać optymalny kabel VFD do silników przemysłowych

W nowoczesnych systemach przemysłowych połączenie między przetwornicą częstotliwości (VFD) a silnikiem elektrycznym stanowi jedno z najbardziej agresywnych elektrycznie środowisk. Wysokie częstotliwości przełączania, skoki napięcia i zakłócenia elektromagnetyczne (EMI) powodują ogromne obciążenie kabli.

Wybór nieodpowiedniego kabla to nie tylko drobna wada konstrukcyjna — może skutkować:

• Przedwczesna awaria izolacji silnika
• Uszkodzenia łożysk spowodowane prądami błądzącymi
• Zwiększone zakłócenia elektromagnetyczne (EMI)
• Nieplanowane przestoje i koszty konserwacji

Odpowiednio zaprojektowany kabel VFD ma zatem kluczowe znaczenie dla niezawodności, bezpieczeństwa i długoterminowej wydajności systemu.

1. Zrozumienie środowiska operacyjnego VFD

W przeciwieństwie do tradycyjnych zasilaczy, przetwornice częstotliwości wykorzystują modulację szerokości impulsu (PWM) do sterowania prędkością silnika. Tworzy to niesinusoidalny przebieg o:

• Wysokie dv/dt (szybkość zmiany napięcia)
• Przepięcie w postaci fali odbitej (szczególnie przy długich kablach)
• Napięcie wspólne i prądy krążące

Dlaczego standardowe kable zawodzą

Kable ogólnego przeznaczenia, takie jak THHN lub zwykłe przewody w izolacji PCV, nie są przeznaczone do takich warunków. Z biegiem czasu mogą doświadczyć:

• Degradacja izolacji na skutek wyładowań koronowych
• Nadmierne gromadzenie się ciepła
• Wyciek zakłóceń elektromagnetycznych wpływający na pobliskie instrumenty

Wynik: Zmniejszona żywotność silnika i niestabilna wydajność systemu.

2. Kluczowe kryteria doboru kabli VFD

A. Typ izolacji: XLPE zapewniający stabilność wysokich częstotliwości

System izolacji stanowi pierwszą linię obrony przed naprężeniami elektrycznymi.

Zalecane: Polietylen usieciowany (XLPE)

Zalety techniczne:

• Wysoka wytrzymałość dielektryczna odporna na skoki napięcia
• Niska strata dielektryczna i pojemność
• Doskonała odporność termiczna (zwykle 90°C–125°C)
• Silna odporność na wyładowania koronowe

W porównaniu do PVC, XLPE znacznie poprawia trwałość izolacji w środowiskach o wysokiej częstotliwości.

B. Zaawansowane ekranowanie dla kontroli EMI

Tłumienie zakłóceń elektromagnetycznych jest jednym z najważniejszych wymagań w zastosowaniach VFD.

Bez odpowiedniego ekranowania szum elektromagnetyczny może:

• Ingeruj w sterowniki PLC, czujniki i systemy komunikacyjne
• Powodują fałszywe sygnały i błędy operacyjne
• Zwiększ ryzyko braku zgodności w regulowanych środowiskach

Zalecane konstrukcje ekranujące:

• Tarcza z taśmy miedzianej

• Doskonały do tłumienia hałasu o wysokiej częstotliwości
• Zapewnia ścieżkę uziemiającą o niskiej impedancji
  • Tarcza z oplotu foliowego
• Pokrycie ≥85%
• Łączy elastyczność z wysoką skutecznością ekranowania

Kluczowa funkcja:

Zapewnia to dobrze zaprojektowana tarcza prądy w trybie wspólnym powracają przez kabel zamiast uszkadzać łożyska silnika.

C. Symetryczny projekt uziemienia

Geometria kabla ma bezpośredni wpływ na parametry elektryczne.

Konfiguracja najlepszych praktyk:

• 3 przewody fazowe
• 3 symetrycznie rozmieszczone przewody uziemiające

Korzyści w zakresie wydajności:

• Redukuje emisję pola elektromagnetycznego
• Równoważy rozkład prądu doziemnego
• Minimalizuje napięcie na wale i prądy łożyskowe

Ten projekt jest szczególnie ważny w silniki średniej i dużej mocy .

D. Napięcie znamionowe i ochrona przed falą odbitą

Ze względu na zjawisko fali odbitej mogą wystąpić szczyty napięcia na zaciskach silnika 2–3 razy napięcie znamionowe .

Zalecane oceny:

• 600V / 1000V dla standardowych systemów przemysłowych
• 2000 V dla:

• Długie przebiegi kablowe
• Przetwornice o wysokiej częstotliwości przełączania
• Aplikacje krytyczne

Spostrzeżenie inżynieryjne:
Systemy izolacyjne o wyższym napięciu znamionowym zapewniają margines bezpieczeństwa, który znacznie zmniejsza ryzyko awarii.

3. Wymiary kabla i uwagi dotyczące instalacji

Zarządzanie prądem i temperaturą

Prawidłowy dobór przewodów musi uwzględniać:

• Prąd pełnego obciążenia silnika (FLA)
• Temperatura otoczenia
• Metoda instalacji (taca, kanał, na wolnym powietrzu)
• Grupowanie kabli i czynniki obniżające parametry znamionowe

Niewłaściwy dobór może prowadzić do przegrzania i zmniejszenia żywotności kabla.

Elastyczność i wydajność mechaniczna

W dynamicznych środowiskach, takich jak:

• Robotyka
• Zautomatyzowane linie produkcyjne
• Poruszające się maszyny

Stosuj kable VFD o dużej elastyczności przeznaczone do ciągłych cykli ruchu i zginania.

Odporność na środowisko

Środowisko przemysłowe może być trudne i nieprzewidywalne.

Zalecane materiały kurtki:

• TPE (elastomer termoplastyczny):

• Doskonała odporność na oleje, ścieranie i chemikalia
• Idealny do zastosowań przemysłowych i trudnych warunkach
  • Specjalistyczne PCV:
• Ekonomiczne
• Nadaje się do ogólnych zastosowań przemysłowych

Dodatkowe współczynniki ochrony:

• Odporność na promieniowanie UV (instalacje zewnętrzne)
• Ochrona przed wnikaniem wilgoci i wody
• Odporność na chłodziwa i chemikalia przemysłowe

4. Zgodność i standardy (kluczowe dla projektów globalnych)

Przy wyborze kabli VFD do projektów międzynarodowych niezbędna jest zgodność z przepisami.

Wspólne standardy do rozważenia:

• UL (Ameryka Północna)
• Normy IEC/EN (Europa)
• RoHS i REACH (zgodność środowiskowa)

Wybór zgodnych kabli zapewnia:

• Łatwiejsze zatwierdzanie projektów
• Zmniejszone ryzyko prawne i operacyjne
• Zgodność z rynkami światowymi

5. Szybkie porównanie: kabel standardowy i kabel VFD

Funkcja	Standardowy kabel	Kabel VFD o wysokiej wydajności
Izolacja	PVC	XLPE
Ekranowanie	Minimalne / Żadne	Oplot foliowy / taśma miedziana
Uziemienie	Pojedynczy	Symetryczny, wielomasowy
Kontrola EMI	Biedny	Znakomicie
Rezystancja napięciowa	Niski	Wysokie (do 2000 V)

6. Scenariusze zastosowań

Wysokowydajne kable VFD są szeroko stosowane w:

• Systemy automatyki przemysłowej
• Systemy HVAC z napędami o zmiennej prędkości
• Układy pompowe i kompresorowe
• Centra danych i krytyczne systemy zasilania
• Systemy energii odnawialnej (wiatr, słońce)

Każde z tych środowisk wymaga stabilne, ciche i niezawodne przenoszenie mocy .

7. Wniosek: inwestycja strategiczna, a nie tylko komponent

Wybór odpowiedniego kabla VFD to nie tylko decyzja dotycząca specyfikacji technicznej — to długoterminowa inwestycja w niezawodność systemu.

Chociaż wysokowydajne kable VFD mogą mieć wyższy koszt początkowy, zapewniają:

• Krótszy czas konserwacji i przestojów
• Wydłużona żywotność silnika i sprzętu
• Poprawiona kompatybilność elektromagnetyczna (EMC)
• Niższy całkowity koszt posiadania (TCO)

Ostateczny wgląd:
Dobrze dobrany kabel VFD działa jak bariera ochronna pomiędzy przemiennikiem a silnikiem, zapewniając wydajną, stabilną i pozbawioną zakłóceń pracę przez cały cykl życia systemu.
