Hardcorowy przewodnik po okablowaniu inteligentnego oświetlenia domu: protokoły, standardy i unikanie pułapek

Nowoczesne inteligentne domy ewoluowały od pojedynczych urządzeń do głębokiej koordynacji ekosystemu całego domu. Podstawowa architektura okablowania systemu oświetleniowego określa stabilność, skalowalność i bezpieczeństwo sieci. Błędy w okablowaniu mogą z łatwością prowadzić do ogromnych kosztów konserwacji w późniejszym czasie. W tym artykule przedstawiono szczegółowy podział wytycznych dotyczących okablowania inteligentnego oświetlenia w oparciu o rzeczywistą logikę inżynierską i międzynarodowe standardy elektryczne.

1.Protokoły komunikacyjne i architektura topologii

• KNX i izolacja fizyczna

W inteligentnym oświetleniu infrastrukturalnym KNX wykorzystuje dedykowaną zieloną skrętkę dwużyłową, całkowicie fizycznie izolującą transmisję danych od sieci 220 V. Jego zdecentralizowana architektura oznacza, że ​​nie ma jednego centralnego hosta; żadna awaria pojedynczego węzła nie sparaliżuje całej sieci, zapewniając wyjątkowo wysoką niezawodność.

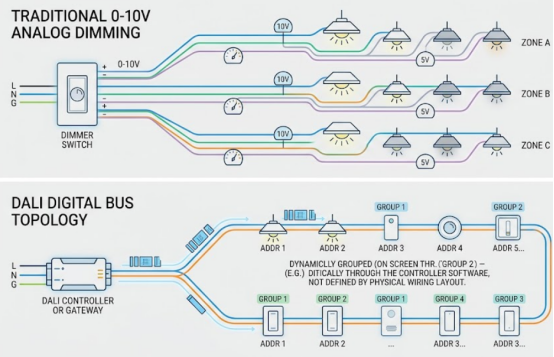

• Protokół cyfrowy DALI

W porównaniu do problemów związanych ze spadkiem napięcia i migotaniem, typowymi dla przyciemniania analogowego 0-10 V, protokół DALI stanowi prawdziwą dwukierunkową komunikację cyfrową. Zgodnie z normą IEC 62386-101 spadek napięcia DC pomiędzy dowolnymi dwoma urządzeniami na magistrali DALI nie może przekraczać 2VDC, a maksymalna odległość od źródła zasilania nie może przekraczać 300 metrów.

2. Podstawowe specyfikacje dotyczące okablowania wysokiego napięcia

• Całkowicie porzuć okablowanie „bez przewodu neutralnego”.

Tradycyjne przełączniki sterują tylko przewodem pod napięciem. Jeśli inteligentny przełącznik nie ma przewodu neutralnego, musi opierać się na uszkodzonym mechanizmie zasilania w trybie gotowości „brak neutralnego”, co powoduje fatalne, okresowe zjawisko „migotania” diod LED lub „światła widmowego”. Co więcej, maksymalne obciążenia „bez przewodu neutralnego” są zwykle ograniczone do około 800 watów, czyli znacznie poniżej 2500 watów standardowych przełączników przewodu neutralnego. W przypadku nowych projektów lub renowacji we wszystkich puszkach przyłączeniowych należy zainstalować niezależny przewód neutralny .

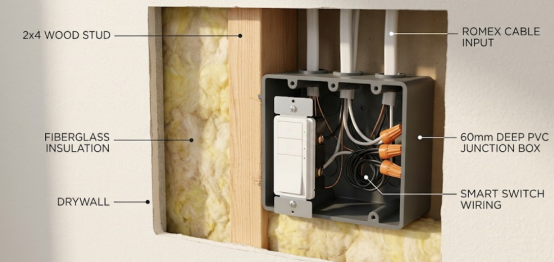

• Puszki przyłączeniowe o głębokości 60 mm

Inteligentne panele generują znaczną ilość ciepła podczas pracy przy pełnym obciążeniu i wymagają umieszczenia większej liczby zacisków okablowania. Tradycyjne skrzynki 50 mm łatwo powodują uszkodzenie izolacji pod ciśnieniem, co może prowadzić do przestojów termicznych lub pożarów. Zdecydowanie zaleca się ścisłe stosowanie skrzynek z PCV o głębokości 60 mm i dużej pojemności, które spełniają najwyższy certyfikat ognioodporności UL 94 V-0.

• Ściśle zabraniaj dzielenia się neutralnymi

Mieszanie przewodów neutralnych z różnych obwodów może spowodować, że pozornie bezpieczny przewód neutralny będzie przekazywał śmiertelne napięcie zwrotne, jeśli wyłącznik zostanie omyłkowo włączony podczas konserwacji, co prowadzi do poważnego porażenia prądem. Co więcej, powoduje to poważną asymetrię prądów, powodując częste wyzwalanie wyłącznika zabezpieczającego przed wyciekiem w skrzynce rozdzielczej, paraliżując inteligentny system.

3. Technologia sterownika prądu stałego niskiego napięcia

• Stałe napięcie (CV):

Nadaje się do elastycznych pasków LED, wykorzystujących architekturę okablowania równoległego. Zaleta: obsługuje losowe cięcie i łączenie na miejscu; Wada: poważnie ograniczona przez spadek napięcia sieciowego, przez co dalszy koniec długich pasków jest przyćmiony i żółty.

• Prąd stały (CC):

Nadaje się do reflektorów przeciwodblaskowych dużej mocy, wymagających fizycznego połączenia szeregowego. Całkowicie zapobiega niekontrolowanemu przepaleniu termicznemu diod LED i eliminuje wpływ spadków napięcia na duże odległości z poziomu fizycznego, zapewniając absolutną stałą jasność od końca do końca.

4. Kontroluj zakleszczenia i tryb rozłączony

Gdy użytkownik naciśnie fizyczny inteligentny przełącznik ścienny, aby odciąć zasilanie, układ komunikacyjny zintegrowany z inteligentną żarówką RGBW w suficie natychmiast traci moc i przełącza się w tryb offline. Powoduje to całkowitą utratę kontroli nad aplikacją mobilną lub asystentem głosowym, a nawet może spowodować ciągłe załamanie topologii bezprzewodowej sieci kratowej w całym domu.

Najlepsze rozwiązanie: oddzielenie oprogramowania

Wymuś włączenie „trybu odłączonego” w zapleczu urządzenia. Fizyczny przekaźnik kontrolujący wysokie napięcie wewnątrz przełącznika jest trwale zablokowany w stanie „zamkniętego” przewodzenia, co gwarantuje, że zasilanie nigdy nie zostanie odcięte. Fizyczne działania przycisków są przekształcane w czysto cyfrowe polecenia wysyłane do mózgu systemu. To „zawsze włączone” rozwiązanie wymaga dobrze widocznych etykiet ostrzegawczych na skrzynce rozdzielczej, aby zapobiec przypadkowemu porażeniu prądem podczas wymiany żarówki.

Często zadawane pytania

P1: Czy przewody sygnałowe niskiego napięcia i linie energetyczne wysokiego napięcia mogą dzielić ten sam kanał?

O: Absolutnie nie. Zmienne pole magnetyczne i przejściowe skoki wysokiego napięcia powodują poważne zakłócenia elektromagnetyczne (EMI), prowadzące bezpośrednio do utraty pakietów danych lub awarii sterowania w sieci niskiego napięcia. Normy międzynarodowe wymagają minimalnego odstępu równoległego wynoszącego 30 cm (12 cali); jeżeli skrzyżowanie jest nieuniknione, muszą one krzyżować się prostopadle pod kątem 90 stopni.

P2: Dlaczego inteligentne oprawy typu downlight LED delikatnie migoczą nawet po wyłączeniu?

O: Jest to zwykle spowodowane uszkodzonymi inteligentnymi przełącznikami „nie neutralnymi”. W stanie wyłączonym wykorzystują obwód obejściowy, który pobiera niewielki prąd przez żarówkę w celu uzyskania zasilania. Ładunki gromadzą się w kondensatorze LED do progu przewodzenia, emitują światło, a następnie gasną, powtarzając się, tworząc zjawisko migotania lub „światła widmowego”.

P3: Jakie jest największe zagrożenie bezpieczeństwa przy zakupie transgranicznym lub korzystaniu z tanich modułów przekaźnikowych?

O: Nieuzyskanie lokalnych ustawowych certyfikatów bezpieczeństwa (takich jak IEC/CE, UL, CCC) lub niedopasowanie średnicy drutu do znamionowego prądu znamionowego. Jeśli moduł małoprądowy zostanie podłączony do obciążenia o dużej mocy, styki będą szybko się nagrzewać i utleniać, przyspieszając starzenie termiczne i rozpad materiałów izolacyjnych, co ostatecznie spowoduje spalenie sprzętu, a nawet pożar.
