Przewodnik po wyborze światłowodów do centrów danych o dużej gęstości: podstawowe różnice techniczne i porównanie całkowitego kosztu posiadania między OM4 i OM5

W ewolucji globalnych centrów danych w kierunku architektur sieciowych 100G, 400G i 800G wybór nośników okablowania w warstwie fizycznej bezpośrednio determinuje wydajność i całkowity koszt posiadania (TCO) klastrów obliczeniowych. W sekwencji włókien wielomodowych (MMF) dla połączeń międzysieciowych na krótkie odległości, OM4 i OM5 są obecnie najpowszechniej wdrażanymi i najnowocześniejszymi rozwiązaniami. Artykuł ten, oparty na rygorystycznych teoriach fizyki optycznej i międzynarodowych stiardach, zawiera uporządkowane informacje techniczne dotyczące wyboru mediów.

1. Podstawowe mechanizmy fizyczne i charakterystyka szerokopasmowa

• OM4 (światłowód wielomodowy zoptymalizowany laserowo):

Jego wyjątkowo wysoka efektywna szerokość pasma modalnego jest zoptymalizowana i wymagana wyłącznie dla pojedynczej długości fali 850 nm (osiągającej 4700 MHz·km). Ponieważ dyspersja modowa gwałtownie wzrasta przy odchyleniu od długości fali 850 nm, OM4 musi w dużym stopniu polegać na Optyka równoległa mechanizm – liniowe zwiększanie liczby kanałów światłowodowych – w celu osiągnięcia wyższych szybkości transmisji danych.

• OM5 (szerokopasmowy światłowód wielomodowy, WBMMF):

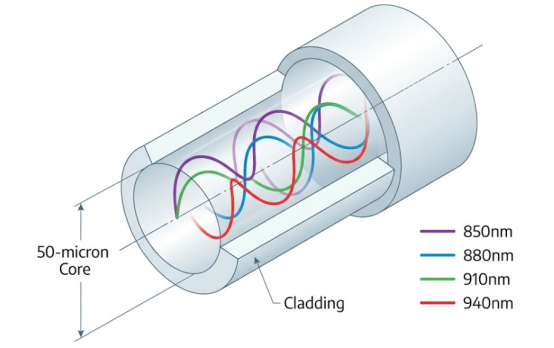

Bez uszczerbku dla wydajności 850 nm, dodatkowo wymaga minimalnej szerokości pasma 2470 MHz·km przy długości fali 953 nm. Ta spłaszczona dyspersja konstrukcja została specjalnie zaprojektowana Multipleksowanie z podziałem długości fali krótkofalowej (SWDM) and Dwukierunkowy (BiDi) transmisja, umożliwiająca bezstratną transmisję 4 długości fal jednocześnie w jednym włóknie, osiągając do 75% fizyczną redukcję liczby włókien.

2. Kluczowe specyfikacje techniczne i oznaczenia

3. Limity odległości transmisji (w oparciu o protokoły sieciowe)

Przy różnych prędkościach sieci Ethernet i technologiach modulacji wydajność transmisji obu włókien wykazuje różnice w dużym stopniu zależne od scenariusza.

• 10G do 100G, równoległe o pojedynczej długości fali (np. 100GBASE-SR4): Maksymalne odległości transmisji dla OM4 i OM5 są identyczne i wynoszą 100 metrów. Wdrożenie OM5 w tym głównym standardowym scenariuszu nie zapewnia znaczących korzyści technicznych.
• Multipleksowanie wielu długości fali 100G (np. 100G SWDM4 / 100G SRBD):

W przypadku sygnałów o długich falach zasięg OM4 jest ograniczony do 100 metrów ze względu na załamanie pasma, podczas gdy OM5 skutecznie zwiększa ten limit do 150 metrów, opierając się na możliwościach kompensacji szerokopasmowej.

• Era 400G i 800G (modulacja PAM4):

Pod równoległością pojedynczej długości fali SR8 protokołu ograniczenia fizyczne są znacznie skompresowane, zmniejszając odległości zarówno OM4, jak i OM5 do zakresu 50–100 metrów. Jednakże w ramach multipleksowania o podwójnej długości fali 400GBASE-SR4.2 protokołu OM4 jest ograniczony do 100 metrów, podczas gdy OM5 nie tylko zwiększa użyteczną odległość z powrotem do 150 metrów, ale także zmniejsza o połowę zapotrzebowanie na rdzeń kabla do 8 żył.

3. Zalecenia dotyczące TCO i wdrożenia technicznego

l Trzymaj się strefy opłacalności OM4 (standardowy krótki zasięg)

W przypadku większości konwencjonalnych centrów danych dla przedsiębiorstw i topologii sieci typu „spine-leaf” o długości mniejszej niż 100 metrów, zastosowanie podejścia „taniego kabla taśmowego OM4 do transceivera SR4/SR8” zapewnia znacznie niższy początkowy CAPEX niż rozwiązanie OM5 WDM, co czyni go optymalnym wyborem TCO. Co więcej, architektura równoległa OM4 doskonale spełnia wymagania dotyczące podziału portów przełącznika.

l Wykorzystaj OM5 do strategicznych przełomów (uaktualnienia o dużej gęstości i starsze)

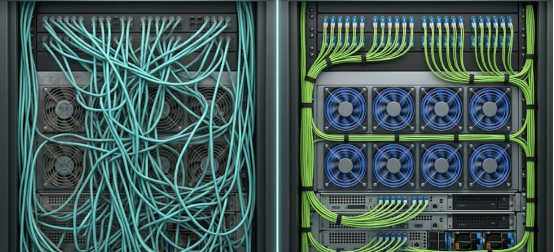

OM5 oferuje wyjątkowo wysoki zwrot z inwestycji w dwóch sztywnych scenariuszach: po pierwsze, bezkablowe, międzygeneracyjne aktualizacje starszych sieci, wykorzystujące światłowody dupleksowe i moduły SWDM4 w celu uzyskania skoków wydajności w miejscu, unikając astronomicznych kosztów ponownego okablowania. Po drugie, klastry obliczeniowe AI o dużej gęstości, redukujące masę kabli szkieletowych od 4 do 8 razy, uwalniające cenne miejsce w szafie, odblokowujące przepływ powietrza w serwerach i drastycznie zmniejszające OPEX.

Często zadawane pytania

P: Czy w sieci o dużej gęstości ToR, czy OM5 w połączeniu z transceiverami SWDM może osiągnąć podział portu w celu połączenia wielu niezależnych serwerów?

O: Nie. Technologia WDM multipleksuje wiele długości fal w tym samym włóknie fizycznym, czego nie można pasywnie demultipleksować do serwerów znajdujących się w różnych lokalizacjach fizycznych. Jeśli wymagane jest rozdzielenie portów o dużej gęstości, jedynym realnym rozwiązaniem pozostaje tradycyjne światłowód równoległy OM4.

P: Dlaczego standardy wymagają zmiany koloru kurtki zewnętrznej OM5 na limonkowy?

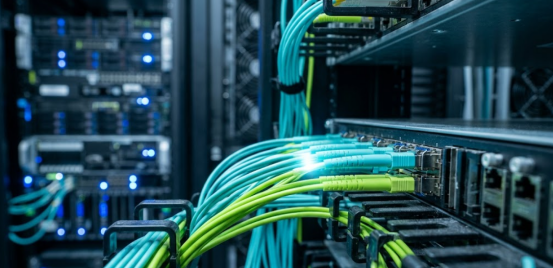

Odp.: W serwerowniach o dużej gęstości, w których znajdują się dziesiątki tysięcy kabli krosowych, dobrze rozpoznawalna zieleń limonkowa zapewnia personelowi operacyjnemu dokładne odróżnienie jej od wodnego koloru OM3/OM4, znacznie skracając czas śledzenia kabli i ryzyko przypadkowego przerwania działalności.

P: Czy OM5 jest obowiązkowy przy wdrażaniu ultraszybkiej sieci Ethernet 400G lub 800G?

O: Nie jest to obowiązkowe. Zależy to od ścieżki technologicznej transceivera. W przypadku jednokanałowych protokołów SR8, odległości zarówno OM4, jak i OM5 zmniejszają się do 50–100 metrów. Tylko w przypadku stosowania dwukierunkowych protokołów o wielu długościach fal, takich jak SR4.2, przewaga szerokopasmowego OM5 zostaje aktywowana, osiągając 50% większy zasięg w porównaniu do OM4.
