Najlepszy kabel do bezpośredniego zakopywania w ziemi — kompleksowy przewodnik inżynieryjny

Wersja dokumentu: 1.0 Cel: Zapewnienie inżynierom elektrykom, wykonawcom i kierownikom projektów obiektywnych wskazówek dotyczących wyblubu kable nadaje się do bezpośredniego zakopywania, zapewniając długoterminową niezawodność i zgodność z międzynarodowymi standardami.

1. Wprowadzenie

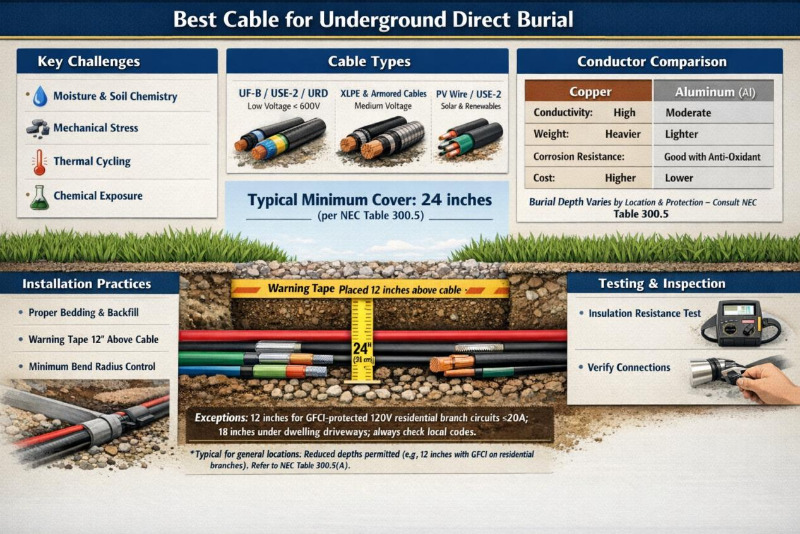

Jeśli chodzi o trwałość infrastruktury, należy wybrać odpowiedni kabel Bezpośrednie pochowanie (DB) to jedna z najważniejszych decyzji podczas projektowania i instalacji instalacji elektrycznej. W przeciwieństwie do kabli układanych w kanałach, kable układane bezpośrednio w ziemi są stale narażone na:

• Wilgotność gleby i wody gruntowe
• Zmienny skład chemiczny gleby i pH
• Naprężenia mechaniczne powodowane przez skały, zasypkę i ruch gruntu
• Cykle termiczne podczas pracy

W tym przewodniku zdefiniowano kluczowe wymagania, zalecono typy kabli w zależności od zastosowania, porównano materiały przewodników i przedstawiono podstawowe praktyki instalacyjne umożliwiające osiągnięcie trwałości użytkowej wynoszącej 30 lat.

2. Wymagania dotyczące kabla do bezpośredniego zakopania w ziemi

Kabel uważa się za nadający się do bezpośredniego zakopania w ziemi tylko wtedy, gdy jego izolacja i płaszcz zewnętrzny są specjalnie zaprojektowane tak, aby były odporne na:

• Wnikanie wilgoci oraz zjawiska degradacji, takie jak zadrzewianie wodne
• Uszkodzenia mechaniczne przez ostre przedmioty, osiadanie gleby lub przypadkowe wykopy
• Atak chemiczny z zanieczyszczeń gleby, nawozów lub wód gruntowych
• Stres termiczny i środowiskowy w warunkach normalnych i przeciążeniowych

Standardowe kable do zastosowań wewnętrznych (np. THHN, zwykły przewód budowlany z PCW) to: nie nadaje się do bezpośredniego zakopania bez dodatkowej ochrony mechanicznej.

3. Zalecane typy kabli według zastosowania

Wybór kabla zależy od klasy napięcia, wymagań dotyczących obciążenia, warunków środowiskowych i obowiązujących norm regionalnych/krajowych (np. NEC, IEC 60502 lub lokalnych odpowiedników).

3.1 Obiekty mieszkalne i komercyjne (niskie napięcie ≤ 600 V)

• UF-B (podajnik podziemny) Wytrzymała koszulka termoplastyczna otaczająca wszystkie przewody; szeroko stosowany w obwodach odgałęzionych w wilgotnych miejscach.
• UŻYJ-2 / RHW-2 / XHHW-2 Pojedyncze przewody w izolacji XLPE, temperatura znamionowa 90°C na mokro/sucho; wspólne dla wejść serwisowych i podajników. Wiele z nich ma wiele ocen dotyczących wszechstronności.
• URD (podziemna dystrybucja mieszkaniowa) Wstępnie zmontowane aluminiowe kable triplex/quadruplex z izolacją XLPE; dominujący wybór w zakresie opłacalnych usług podziemnych dla budynków mieszkalnych.

3.2 Komercyjne, przemysłowe i użyteczności publicznej (średnie napięcie i duże obciążenie)

• Kable w izolacji XLPE Izolacja z polietylenu usieciowanego zapewnia doskonałą stabilność termiczną (ciągła temperatura 90–105°C), odporność na pękanie naprężeniowe w środowisku naturalnym i długoterminową wydajność w wilgotnym środowisku. Typowe konstrukcje: jedno lub wielożyłowe z powłoką z PVC, PE lub LSOH. Obowiązujące normy: IEC 60502-1 (LV), IEC 60502-2 (MV), UL 44, UL 854 itp.
• Kable pancerne (dla zwiększonej ochrony mechanicznej)
  • STA (pancerz ze stalowej taśmy) — Skuteczny przeciwko zgnieceniom i uszkodzeniom przez gryzonie.
  • SWA (pancerz z drutu stalowego) — Doskonała wytrzymałość na rozciąganie; Idealny na niestabilne gleby lub długie uciągi.

3.3 Odnawialne źródła energii i instalacje fotowoltaiczne

• USE-2 or Przewód fotowoltaiczny (UL 4703) Odporny na promieniowanie UV, odporny na wysokie temperatury (90–150°C); nadaje się do odsłoniętych przebiegów i zakopanych segmentów.
• Coraz częściej stosowane są przewody XLPE o podwójnej wartości znamionowej (np. RHW-2/USE-2).

4. Porównanie materiałów przewodników

Ważna uwaga dotycząca przewodów aluminiowych: Zawsze używaj złączy znajdujących się na liście UL lub równoważnych, stosuj zatwierdzony związek przeciwutleniający i przestrzegaj specyfikacji producenta dotyczących momentu obrotowego, aby zminimalizować awarie połączeń związane z utlenianiem.

5. Podstawowe praktyki instalacyjne

Aby zmaksymalizować trwałość i bezpieczeństwo kabla:

1. Minimalna głębokość zakopania Przestrzegaj lokalnych/krajowych przepisów elektrycznych. Typowe wartości (przykład z tabeli NEC 300.5):

• Obwody odgałęzione w budynkach mieszkalnych (120/240 V z zabezpieczeniem GFCI): 12–18 cali
• Ogólny bezpośredni pochówek (większość lokalizacji): 24 cale
• Pod obszarami ruchu kołowego (podjazdy, drogi): 24 cale lub więcej
• W przewodzie: dopuszczalne zmniejszone głębokości (6–18 cali w zależności od typu przewodu)

2. Pościel i zasypka Umieść 4–6 cali czystego piasku lub drobnej, wolnej od kamieni ziemi pod kablem i wokół niego, aby zabezpieczyć go przed ostrymi przedmiotami.

3. Ostrzeżenie i ochrona mechaniczna

• Zainstaluj wykrywalną podziemną taśmę ostrzegawczą 12 cali nad kablem.
• W strefach wykopów wysokiego ryzyka należy używać płyt betonowych, płyt ochronnych lub osłon.

4.Dodatkowe najlepsze praktyki

• Należy przestrzegać minimalnego promienia gięcia zgodnie ze specyfikacją producenta.
• Kontroluj napięcie ciągnięcia, aby uniknąć uszkodzenia kurtki lub izolacji.
• Po montażu i zasypaniu należy wykonać test rezystancji izolacji (megger).

6. Podsumowanie – wytyczne dotyczące wyboru

Zawsze sprawdzaj zgodność z najnowszymi wydaniami obowiązujących norm (NEC, seria IEC 60502 lub przepisy lokalne), przeglądaj arkusze danych producenta i przeprowadzaj oceny ryzyka specyficzne dla miejsca.

Pozwól nam wesprzeć Twój projekt: skontaktuj się z naszymi ekspertami technicznymi, aby uzyskać dostosowane specyfikacje, pomoc w zakresie zgodności ze standardami lub szczegółowe arkusze danych na temat kabli opancerzonych XLPE, odpowiedników USE-2, wariantów SWA i nie tylko.
