Czy drut aluminiowy można podłączyć bezpośrednio do gniazd miedzianych?

Odpowiadając na pytanie, czy drut aluminiowy można bezpośrednio podłączyć do standardowego miedzianego gniazdka, materiałoznawstwo i aktualne normy National Electrical Code (NEC) dają ostateczną odpowiedź: absolutnie nie .

Dane amerykańskiej Komisji ds. Bezpieczeństwa Produktów Konsumenckich (CPSC) i Instytutu Badawczego Franklina pokazują, że w domach okablowanych drutem aluminiowym „starej technologii” sprzed 1972 r. 55 razy częściej występuje „warunek zagrożenia pożarowego” w gniazdach i złączach przełączników w porównaniu z domami okablowanymi czystą miedzią. To ekstremalne ryzyko pożaru nie wynika z przewodu aluminiowego znajdującego się wewnątrz ścian, ale raczej koncentruje się w mechanicznych punktach połączeń pomiędzy przewodem aluminiowym a niedostosowanymi zaciskami elektrycznymi.

Dlaczego bezpośrednie połączenie aluminium z miedzią jest niezwykle niebezpieczne?

Prasowanie aluminium i miedzi bez specjalnych mediów lub specjalnych konstrukcji mechanicznych nieuchronnie wyzwala serię powolnych, ale nieodwracalnych, destrukcyjnych reakcji fizycznych i chemicznych.

• Niedopasowanie rozszerzalności cieplnej i „przepływ na zimno”: Współczynnik rozszerzalności cieplnej aluminium (~23,1 µm/m·°C) jest znacznie wyższy niż miedzi i stali. Kiedy prąd nagrzewa drut pod sztywnymi więzami standardowej śruby mocującej, aluminium ulega znacznemu rozszerzaniu i nieodwracalnemu poprzecznemu odkształceniu plastycznemu, znanemu jako „płynięcie na zimno” lub pełzanie mechaniczne. Po ochłodzeniu aluminium kurczy się, ale traci swoją pierwotną objętość, pozostawiając mikroskopijne szczeliny, które powodują poważne poluzowanie, wyładowanie łukowe i ostateczne wypalenie w ciągu tysięcy cykli termicznych.
• Warstwa izolacyjna z śmiertelnego tlenku: Podczas gdy utleniona miedź zachowuje pewną przewodność, aluminium natychmiast reaguje na tlen, tworząc gęstą, niezwykle twardą warstwę tlenku glinu (Al₂O₃). Warstwa ta jest doskonałym izolatorem elektrycznym, który poważnie utrudnia przenoszenie prądu. Gdy połączenie mechaniczne się rozluźnia, utlenianie przyspiesza, powodując wykładniczy wzrost rezystancji styków i wytwarzanie ogromnego, niszczącego ciepła.
• Korozja galwaniczna: Istnieje znacząca różnica potencjałów pomiędzy aluminium i miedzią. Kiedy te różne metale stykają się ze standardowym pojemnikiem i są wystawione na działanie wilgoci z otoczenia, tworzą mikroskopijne ogniwo galwaniczne. Jako wysoce aktywna anoda, drut aluminiowy ulega szybkiej korozji galwanicznej, pogarszając jego strukturę fizyczną i przekrój elektryczny.

Jedyne zgodne rozwiązanie z połączeniem bezpośrednim: urządzenia ze współczynnikiem CO/ALR

W standardowych gniazdach oznaczonych „CU ONLY” surowo zabrania się kończenia drutu aluminiowego w żadnych okolicznościach. Ze względu na długotrwałe pełzanie aluminium, wczesne urządzenia „AL/CU” również ulegały częstym awariom.

Nowoczesne przepisy elektryczne (takie jak NEC 406.10) zgodnie z prawem nakazują, aby urządzenia nieoznaczone CO/ALR (Poprawiona wersja miedziano-aluminiowa) są kategorycznie zakazane bezpośredniego kończenia przewodów aluminiowych. Pojemniki CO/ALR muszą spełniać rygorystyczne wymagania UL1567 standardowe. Wykorzystują głębokie cynowanie, aby zminimalizować reakcje galwaniczne i są wyposażone w wyspecjalizowane, wąskie szczeliny prowadzące, które fizycznie blokują drut aluminiowy na miejscu, zapobiegając przepływowi na zimno.

Najlepsze rozwiązanie do trwałej naprawy: miedziane „pigtailing”

Ponieważ gniazda CO/ALR są drogie i nie mogą wyeliminować zagrożeń związanych z wieloma drutami aluminiowymi splecionymi ze sobą w skrzynce przyłączeniowej, najbardziej zalecaną trwałą naprawą CPSC jest „warkocz” . Obejmuje to bezpieczne połączenie krótkiego kawałka drutu z czystej miedzi z istniejącym drutem aluminiowym, który następnie jest podłączony do dowolnego standardowego, nowoczesnego gniazdka.

CPSC oficjalnie zatwierdza tylko dwie trwałe metody pigtailingu:

1. System zaciskania na zimno COPALUM (optymalne rozwiązanie trwałe)

Jest to jedyna metoda naprawy, opracowana przez TE Connectivity, uznawana przez CPSC za równie bezpieczną, jak całkowita wymiana okablowania domu na miedziane.

• Mechanizm: Wykorzystuje specjalistyczną tuleję miedzianą cynowaną. Opatentowane elektronarzędzie przykłada ciśnienie absolutne 10 000 funtów, aby utworzyć „suche zaciskanie”.
• Wynik: To ekstremalne ciśnienie wymusza plastyczne płynięcie metali, natychmiast rozrywając warstwę tlenku i stapiając siatki metalowe w temperaturze pokojowej, tworząc „zimną spoinę”, trwale eliminując przyszłe utlenianie i korozję galwaniczną.

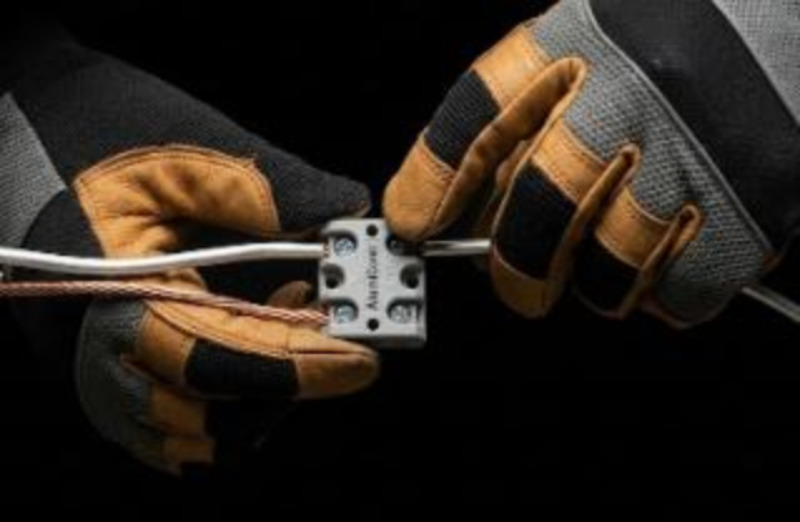

2. Dedykowany terminal aluminiowo-miedziany AlumiConn (zatwierdzona alternatywa)

W obszarach, w których narzędzia COPALUM są niedostępne, CPSC zatwierdza złącze AlumiConn firmy King Innovation.

• Mechanizm: Jest to kompaktowa, wieloportowa miniaturowa listwa zaciskowa, w której przewody aluminiowe i miedziane są wkładane do całkowicie izolowanych portów, odcinając ścieżkę korozji galwanicznej u źródła.
• Przeciwutlenianie: Wnętrze jest wstępnie wypełnione pastą przeciwutleniającą, która po włożeniu natychmiast pokrywa gołe kryształy aluminium, blokując tlen.

Krytyczne ostrzeżenie dotyczące zgodności: Obowiązkowa kontrola momentu obrotowego (NEC 110.14(D))

W przypadku stosowania złączy AlumiConn norma NEC 110.14(D) wyraźnie wymaga od instalatorów użycia skalibrowane narzędzie dynamometryczne (jak śrubokręt dynamometryczny), aby osiągnąć dokładny moment obrotowy określony przez producenta (zwykle od 10 do 15 cali-funtów). Niedokręcenie powoduje przepalenie o wysokiej rezystancji, natomiast nadmierne dokręcenie powoduje zmiażdżenie miękkiego drutu aluminiowego. Niezastosowanie narzędzia dynamometrycznego narusza przepisy NEC i może prowadzić do odmowy roszczeń ubezpieczeniowych po pożarze.

Surowo zabronione: czy nakrętki drutowe standardowe czy „fioletowe” są bezpieczne?

Nie. Do połączeń aluminium-miedź nigdy nie wolno używać standardowych nakrętek skręcanych. Nawet „fioletowe” nakrętki drutowe sprzedawane do połączeń aluminium-miedź (takie jak Ideal 65, który zawiera pastę przeciwutleniającą) nie są zatwierdzone przez CPSC do trwałych napraw. Testy laboratoryjne wykazały, że sprężyny spiralne wewnątrz tych nakrętek drucianych nie są w stanie ograniczyć znacznej rozszerzalności cieplnej i płynięcia aluminium na zimno. Połączenia nakrętek drutu na drucie aluminiowym często zawodzą i stwarzają zagrożenie pożarowe nawet szybciej niż nieobrobione, oryginalne, stare gniazda.

Często zadawane pytania | Często zadawane pytania

P1: Czy mogę podłączyć przewód aluminiowy bezpośrednio do standardowego miedzianego gniazdka?

Absolutnie nie. Zgodnie z krajowym kodeksem elektrycznym (NEC) urządzeniom niecertyfikowanym bez znaku CO/ALR surowo zabrania się kończenia przewodów aluminiowych. Bezpośrednie ściskanie tych dwóch metali bez specjalistycznej konstrukcji mechanicznej powoduje nieodwracalne reakcje niszczące.

P2: Dlaczego połączenie drutu aluminiowego i miedzianego powoduje pożar? Istnieją trzy podstawowe przyczyny: Po pierwsze, większa rozszerzalność cieplna aluminium powoduje mechaniczne pełzanie (przepływ na zimno) w punkcie połączenia, co prowadzi do luzów i wyładowań łukowych. Po drugie, odsłonięte aluminium natychmiast tworzy wysoce izolującą warstwę tlenku (tlenku glinu), która generuje ekstremalne ciepło. Po trzecie, kontakt między dwoma metalami powoduje korozję galwaniczną, szybko pogarszającą wytrzymałość mechaniczną drutu.

P3: Czy mogę używać gniazd „AL/CU” lub „fioletowych” nakrętek drucianych z pastą przeciwutleniającą?

Nie. Wczesne urządzenia „AL/CU” zawiodły, ponieważ nie były w stanie oprzeć się długotrwałemu pełzaniu aluminium. Podobnie „fioletowe” nakrętki druciane z pastą przeciwutleniającą nie są uznawane przez CPSC za trwałe naprawy; ich awaryjność i ryzyko pożaru są nawet większe niż w przypadku starych, nieobrobionych zbiorników.

P4: Jaki jest najbardziej zgodny i najbezpieczniejszy sposób naprawy starego okablowania aluminiowego?

Istnieją tylko dwie w pełni zgodne ścieżki trwałego wyeliminowania ryzyka przegrzania: albo całkowita wymiana urządzeń na dedykowane gniazda CO/ALR, które spełniają normę UL 1567; lub użyj miedzianych pigtaili z systemem spawania na zimno COPALUM lub zaciskami AlumiConn, upewniając się, że podczas instalacji używasz precyzyjnego narzędzia dynamometrycznego spełniającego specyfikacje momentu obrotowego NEC 110.14(D).
