Specyfikacja techniczna: Formy przewodów kabla zasilającego — kompleksowy przewodnik po przewodach okrągłych, zwartych (sektorowych) i profilowanych (trapezowych)

W energetyce i doborze kabli kształt przewodnika jest krytycznym czynnikiem wpływającym na wydajność kabla, wymiary konstrukcyjne i koszty projektu. Różne konstrukcje przewodników wykazują znaczne różnice we współczynniku wypełnienia, średnicy zewnętrznej, wykorzystaniu materiału i metodach instalacji.

Typowe formy przewodników w obecnej inżynierii obejmują Okrągłe przewodniki , Zagęszczony (sektor / Płytka -w kształcie ) Przewodniki , i Profilowane (trapezowe) przewody . W dokumencie tym systematycznie analizowano te konstrukcje, aby zapewnić jasne odniesienie dla projektantów i personelu zaopatrzeniowego.

ja. Dlaczego różnicować formy przewodników?

Chociaż przewodniki muszą przede wszystkim spełniać wymagania dotyczące pola przekroju poprzecznego i rezystancji, praktyczna inżynieria wymaga więcej:

• Luki strukturalne : W kablach wielożyłowych przerwy między żyłami wpływają na ogólną strukturę.
• Średnica zewnętrzna : Struktura przewodu ma bezpośredni wpływ na całkowitą średnicę kabla.
• Wydajność instalacji : Średnica zewnętrzna określa wymaganą przestrzeń do układania, rozmiar przewodu i stopień trudności konstrukcyjnej.
• Optymalizacja projektu : Wybór właściwej formy jest kluczową metodą optymalizacji projektu konstrukcyjnego kabla.
• Wydajność materiałowa : W przypadku średnich i dużych przekrojów kształt przewodnika jest często ważniejszy niż samo dodanie materiału.

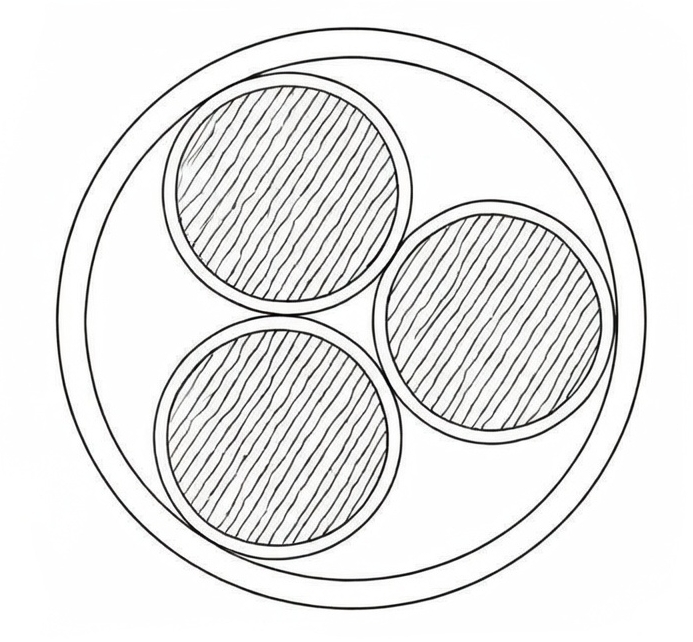

II. Okrągłe przewodniki

1. Konstrukcja:

Najpopularniejsza forma, składająca się ze skręconych okrągłych drutów miedzianych lub aluminiowych, dostępnych w standardowych splotach lub zwartych okrągłych konstrukcjach.

2. Zalety :

• Dojrzały proces produkcyjny z najdłuższą historią zastosowań.
• Doskonała elastyczność, ułatwiająca łatwe wyginanie i montaż.
• Wysoka kompatybilność ze standardowymi końcówkami kablowymi.
• Wszechstronny dla różnych typów kabli.

3. Ograniczenia:

Naturalne szczeliny pomiędzy okrągłymi drutami powodują niższy współczynnik wypełnienia, co prowadzi do mniejszej wydajności przestrzennej i większych średnic zewnętrznych w konstrukcjach wielordzeniowych.

4. Aplikacje:

Mały i duży przekrój kable zasilające , przewody budowlane, kable sterujące/przyrządowe i zastosowania o dużej elastyczności.

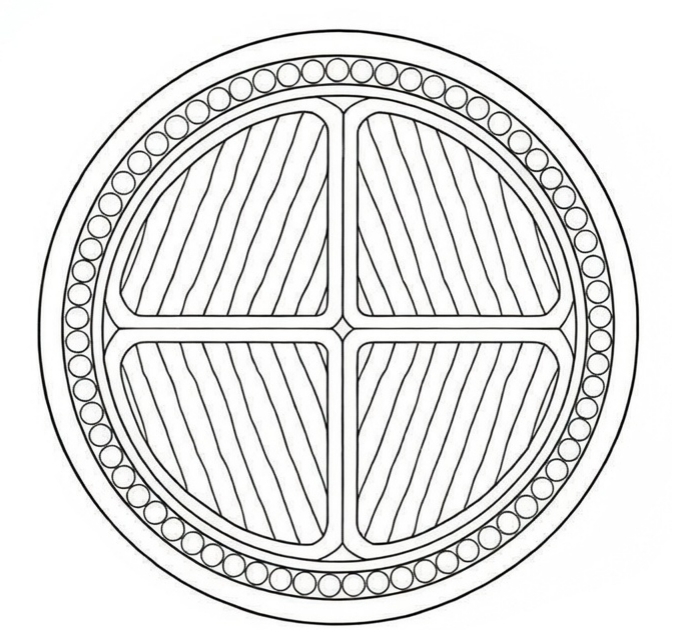

III. Zagęszczony (sektor / Tile-shaped) Conductors

1. Definicja:

Przewodniki utworzone przez wciśnięcie drutów w nieokrągłe przekroje poprzeczne w celu zwiększenia współczynnika wypełnienia; powszechnie postrzegane jako kształty przypominające sektory lub kafelki.

2. Zalety:

• Znacząco wyższy współczynnik wypełnienia przewodu.
• Skutecznie zmniejsza całkowitą średnicę zewnętrzną kabla.
• Zmniejsza wymaganą objętość materiałów izolacyjnych i osłonowych.
• Zwiększa zwartość wielożyłowych struktur kablowych.

Wynik: Przy tym samym przekroju są one bardziej zwarte niż przewody okrągłe.

3. Uwagi aplikacyjne:

Ze względu na nieokrągły przekrój podczas zakończenia wymagane są specjalne końcówki lub kształtowanie końcówek.

4. Aplikacje:

Kable wielożyłowe niskiego napięcia, magistrale dystrybucyjne, kable o przekrojach 35mm² i większych oraz projekty energetyki miejskiej.

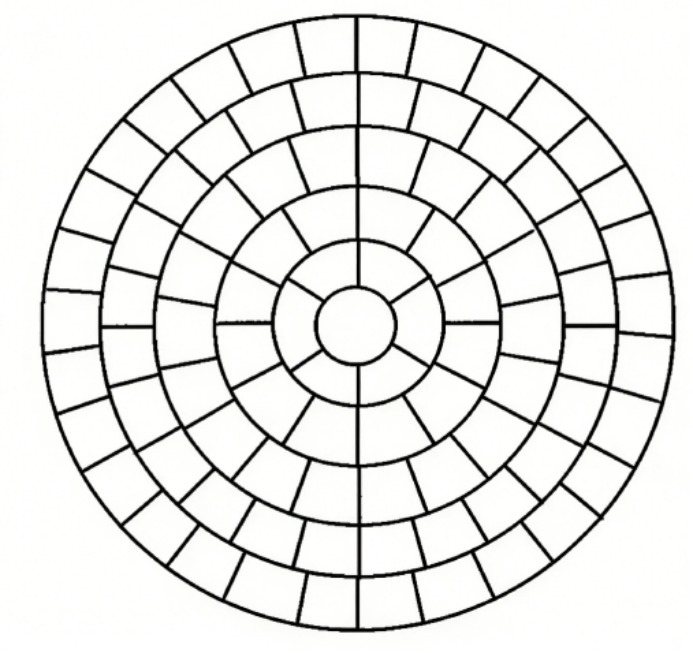

IV. Przewody profilowane (trapezowe/kształtowe).

1. Konstrukcja:

Znane również jako przewodniki trapezowe, wykorzystują one pasma drutu w kształcie trapezu, tworząc bardzo gęstą strukturę poprzez precyzyjne prasowanie.

2. Zalety:

• Najwyższy współczynnik wypełnienia przewodnika.
• Najbardziej zwarta konstrukcja kabla.
• Dalsze zmniejszenie średnicy zewnętrznej przy jednoczesnym zachowaniu parametrów elektrycznych.
• Zoptymalizowane wykorzystanie materiału metalowego.

3. Aplikacje:

Kable elektroenergetyczne o średnich i dużych przekrojach, modernizacje sieci miejskich, przemysłowe systemy zasilania i projekty ze ścisłymi ograniczeniami dotyczącymi średnicy i wagi kabla.

V. Porównania i przewodnik wyboru

1. Tabela porównawcza

2. Porady dotyczące parametrów elektrycznych i doboru

• Norma elektryczna : Niezależnie od formy, wszystkie przewody spełniają wymagania dotyczące rezystancji prądu stałego (np. IEC 60228) dla danego przekroju. Wybór formy jest wyborem optymalizacji inżynieryjnej, a nie bezpieczeństwa elektrycznego.
• Małe przekroje : Dla oszczędności i wszechstronności należy używać okrągłych przewodów.
• Wielordzeniowe sekcje średnie/duże : W przypadku dojrzałych projektów należy priorytetowo traktować przewody zagęszczone (sektorowe).
• Surowe wymagania przestrzenne : Aby uzyskać maksymalną zwartość, użyj profilowanych (trapezowych) przewodów.
