Dlaczego SPE jest przyszłością inteligentnej produkcji

W procesie ewolucji Przemysłowego Internetu Rzeczy (IIoT) i inteligentnej produkcji przedsiębiorstwa nieustannie borykają się z poważnym problemem: sieci najwyższego poziomu (takie jak sterownie i serwery) korzystają z szybkiej sieci Ethernet, podczas gdy czujniki i elementy wykonawcze najniższego poziomu są często ograniczone do przestarzałych, wolnych i niekompatybilnych magistral polowych ze względu na ograniczenia przestrzeni i kosztów okablowania.

Pojawienie się Ethernet jednoparowy (SPE) całkowicie przełamał ten impas. Upraszcza tradycyjny 4-parowy (8-rdzeniowy) kabel Ethernet do zaledwie 1 pary (2 rdzenie), a mimo to zapewnia wysoką prędkość transmisji danych i zsynchronizowane zasilanie. To nie tylko fizyczne „odchudzenie”, ale zasadnicza rewolucja, która umożliwia płynną komunikację w całości IP z czujnika bezpośrednio do chmury.

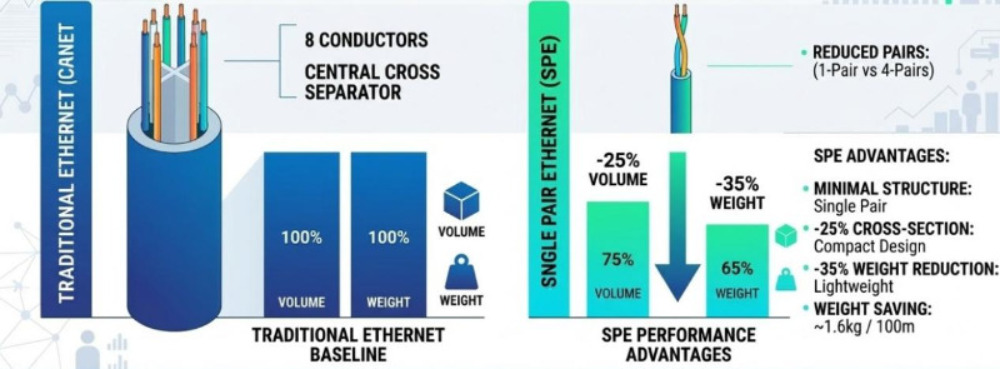

Porównanie rdzeni : SPE kontra tradycyjny Ethernet

Cat5e lub Cat6 kable jakie znamy, zawiera 8 przewodów miedzianych, a tradycyjne okablowanie Ethernet jest zazwyczaj ściśle ograniczone do maksymalnej odległości 100 metrów. Konstrukcja ta idealnie nadaje się do środowisk biurowych, ale wydaje się nieporęczna i ograniczona w wyjątkowo kompaktowych i trudnych warunkach przemysłowych (takich jak wewnątrz wieloosiowych ramion robotów lub wzdłuż tysięcy metrów rurociągów).

Do przełomowych zalet SPE zaliczają się: :

• Minimalistyczna struktura : Całkowicie rezygnuje się z wypełniacza poprzecznego i dodatkowych 6 przewodów, wymagając tylko jednej zbalansowanej skrętki.
• Drastyczne zmniejszenie objętości i wagi : W porównaniu do tradycyjnego okablowania przemysłowego Ethernetu, SPE zmniejsza przekrój poprzeczny instalacji o około 25% i całkowita waga wg 35% . W przypadku dużych szaf danych lub systemów transportu kolejowego eliminuje to około 1,6 kg ciężaru własnego na 100 metrów.
• Doskonała elastyczność i odporność na skręcanie : Jednoparowa symetryczna konstrukcja fizycznie pozwala uniknąć problemu wewnętrznego „tarcia drutu”. W połączeniu ze specjalnymi materiałami wypełniającymi SPE może wytrzymać dziesiątki milionów cykli zginania o wysokiej częstotliwości i silne skręcanie 3D, co czyni go idealnym rozwiązaniem dla robotów przemysłowych.

Trzy główne problemy branży rozwiązane przez SPE

1. Przekroczenie limitu dystansu fizycznego 100 metrów

W scenariuszach automatyzacji procesów, takich jak przemysł naftowy i chemiczny, sprzęt jest szeroko rozpowszechniony, co sprawia, że tradycyjny limit 100 metrów jest fatalną wadą. The 10BASE-T1L standard w rodzinie protokołów SPE umożliwia szybką transmisję w trybie pełnego dupleksu z szybkością 10 Mb/s na odległości do 1000 metrów , całkowicie eliminując „lęk na odległość” związany z okablowaniem przemysłowym.

2. PoDL: upiec dwie pieczenie na jednym ogniu (dane i moc)

Tradycyjne urządzenia często wymagają oddzielnych kabli do transmisji danych i zasilania. SPE przedstawia Zasilanie przez linie danych (PoDL) technologię, pozwalającą na jednoczesną transmisję danych i do około 50W prądu stałego do urządzeń końcowych. W przypadku sprzętu o dużej wytrzymałości wprowadzono topologie interfejsów hybrydowych, izolujące szybkie dane i zasilanie o mocy do kilku kilowatów w tym samym łączu, co znacznie upraszcza routing sprzętu.

3. Eliminacja bramek w celu „spłaszczenia sieci”

W przeszłości fabryki musiały wdrażać wiele kosztownych „bramek do konwersji protokołów”, aby umożliwić komunikację sygnałów analogowych najniższego poziomu z poziomem najwyższym. SPE pozwala nawet najmniejszym czujnikom najniższego poziomu mieć niezależne adresy IP i łączyć się bezpośrednio z siecią TCP/IP. Szacuje się, że wyeliminowanie pojedynczego węzła bramy może zaoszczędzić ponad 10 000 dolarów w całkowitych kosztach w całym cyklu życia systemu.

Podstawowe protokoły i ekosystem interfejsu

Stosowanie SPE nie wymaga zagłębiania się w złożone kody; wystarczy rozpoznać następujące podstawowe standardy, które określają jego działanie:

1. Matryca prędkości transmisji i odległości (seria IEEE 802.3)

• 10BASE-T1L : Prędkość 10 Mbps, do 1000 metrów. Zaprojektowany do sterowania procesami na duże odległości, wspierający iskrobezpieczeństwo w środowiskach wybuchowych (Ethernet-APL).
• 10BASE-T1S : Szybkość 10 Mb/s, obsługa topologii Multidrop. Umożliwia równoległe podłączenie kilkunastu urządzeń do jednej linii głównej o długości do 25 metrów, eliminując masywne okablowanie w topologii gwiazdy.
• 100/1000BASE-T1 : Szybkość Gigabit 100 Mbps lub 1 Gbps, do 15-40 metrów. Stosowane głównie do szybkich połączeń wzajemnych wewnątrz pojazdów lub do przemysłowych systemów wizyjnych o wysokiej rozdzielczości.

2. Standardy interfejsów połączeń przemysłowych (seria IEC 63171)

Ponieważ tradycyjne złącza RJ45 są zbyt nieporęczne i brakuje im odporności na wibracje, w branży ustanowiono nowe standardy:

• IEC 63171-6 i inne mikrointerfejsy : Obejmujące stopnie ochrony od IP20 do IP67, są odporne na wstrząsy i upadki. Ich objętość to tylko ułamek w stosunku do tradycyjnych interfejsów, co czyni je głównymi złączami dla urządzeń nowej generacji.
• Interfejs hybrydowy M12 (IEC 63171-7) : Najlepsze rozwiązanie dla urządzeń o dużej mocy. Norma definiuje kombinacje pinów danych i wielu pinów zasilania o dużej mocy, obsługujące jednoczesną transmisję „mocy danych” dla ciężkiego sprzętu, takiego jak silniki i serwonapędy.

Często zadawane pytania (FAQ)

P1: Czy SPE jest wolniejszy niż sieci tradycyjne?

Nie. Szybkość sieci zależy od standardu protokołu, a nie od fizycznej grubości łącza. SPE może również obsługiwać prędkości gigabitowe do 1 Gb/s na krótkich dystansach (np. 40 metrów).

P2: Czy zasilanie przez linie danych (PoDL) SPE jest takie samo jak PoE?

Cel jest ten sam, ale podstawowa technologia jest inna. Tradycyjny PoE opiera się na zapasowych parach lub zasilaniu fantomowym w kablach 4-parowych, podczas gdy PoDL może jednocześnie miksować i przesyłać dane o wysokiej częstotliwości i zasilanie prądem stałym w obwodzie fizycznym z pojedynczą parą (2-rdzeniowym).

P3: Czy zwykłe przewody 2-żyłowe lub stare kable Ethernet bez izolacji mogą być użyte bezpośrednio jako kable SPE?

Gorąco nie polecam. Prawdziwy system transmisji SPE podlega ścisłej optymalizacji pod kątem impedancji, strat odbiciowych i przesłuchów, specjalnie dla jednoparowej transmisji wysokiej częstotliwości. Przemysłowe kable SPE zawierają również specjalne elastyczne elementy konstrukcyjne, z którymi zwykłe przewody miedziane po prostu nie mogą się równać.

Wniosek

Ethernet jednoparowy (SPE) w żadnym wypadku nie oznacza technicznego obniżenia liczby „mniejszych przewodów miedzianych”; jest to kamień węgielny warstwy fizycznej dla automatyki przemysłowej zmierzającej w stronę prawdziwej cyfryzacji i inteligencji. W przypadku przedsiębiorstw, które już na wczesnym etapie uwzględniają technologię SPE w planowaniu infrastruktury, nie tylko radykalnie obniża ona bieżące koszty wdrożenia i utrzymania, ale także zapewnia przewagę w architekturze Internetu wszystkiego nowej generacji.
