Okablowanie strukturalne a punkt-punkt: kompletny przewodnik na rok 2026

Projektując lub modernizując infrastrukturę sieciową, jedną z najważniejszych decyzji, przed którymi stajesz, jest wybór okablowanie strukturalne i okablowanie punkt-punkt (czasami nazywane przez nowicjuszy w branży „okablowaniem strukturalnym”). Wybór, którego dokonasz dzisiaj, będzie miał wpływ na wydajność, skalowalność i koszty utrzymania Twojej sieci przez następne 10–20 lat.

W tym przewodniku szczegółowo opisujemy, na czym polegają poszczególne podejścia do okablowania, czym się różnią i które z nich jest odpowiednie dla Twojego biura, centrum danych lub środowiska korporacyjnego.

Szybka odpowiedź: okablowanie strukturalne a punkt-punkt

Okablowanie strukturalne to ustandaryzowana, zorganizowana infrastruktura sieciowa zbudowana wokół centralnego systemu łatania zgodnego ze standardami branżowymi, takimi jak ANSI/TIA-568. Wykorzystuje hierarchiczną konstrukcję z panelami krosowymi, kablami magistralnymi i jasno zdefiniowanymi podsystemami.

Okablowanie punkt-punkt to bezpośrednie podejście do okablowania „urządzenie do urządzenia”, w którym każdy kabel biegnie bezpośrednio od jednego urządzenia do drugiego — bez paneli krosowych i bez scentralizowanej organizacji. Instalacja jest początkowo szybsza, ale wraz z rozwojem sieci szybko staje się splątanym bałaganem.

W przypadku większości nowoczesnych przedsiębiorstw okablowanie strukturalne is the recommended choice ponieważ zapewnia większą niezawodność, łatwiejsze rozwiązywanie problemów i znacznie niższe koszty długoterminowe.

Co to jest okablowanie strukturalne?

Okablowanie strukturalne to kompleksowy system okablowania obsługujący usługi przesyłania głosu, danych, wideo i multimediów w całym budynku lub kampusie. Zamiast prowadzić oddzielne kable z każdego urządzenia do przełącznika, okablowanie strukturalne wykorzystuje logiczną, warstwową architekturę zdefiniowaną przez międzynarodowe standardy (ANSI/TIA-568, ISO/IEC 11801).

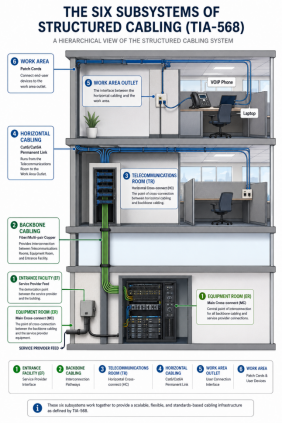

6 podsystemów systemu okablowania strukturalnego

Kompletny system okablowania strukturalnego jest podzielony na sześć standardowych podsystemów:

1. Obiekt wejściowy (EF) – Miejsce, w którym do budynku wchodzi okablowanie zewnętrznego usługodawcy.
2. Pokój wyposażenia (ER) – Mieści główne serwery, przełączniki i sprzęt telekomunikacyjny.
3. Okablowanie szkieletowe – Okablowanie pionowe lub międzybudynkowe łączące pomieszczenia aparaturowe z pomieszczeniami telekomunikacyjnymi.
4. Pokój telekomunikacyjny (TR) – Koncentrator pośredni, w którym kończy się okablowanie szkieletowe i rozpoczyna się okablowanie poziome.
5. Okablowanie poziome – Biegnie z pomieszczenia telekomunikacyjnego do poszczególnych gniazd w obszarze roboczym, zwykle wykorzystując kabel Cat6, Cat6A lub światłowód.
6. Obszar pracy – Przestrzeń użytkownika końcowego, w tym gniazdka, kable krosowe i podłączone urządzenia.

Kluczowe elementy okablowania strukturalnego

• Panele krosowe dla zorganizowanego zakończenia i łatwych przesunięć/dodań/zmian
• Kable miejskie (połączenia szkieletowe o dużej gęstości)
• Zarządzanie kablami (korytka kablowe, tory kablowe, menadżery pionowe/poziome)
• Etykietowanie i dokumentacja za każdy przebieg kabla
• Znormalizowane złącza (RJ45, LC, MTP/MPO)

Co to jest okablowanie punkt-punkt?

Okablowanie punkt-punkt — zwane także „połączeniem bezpośrednim” lub okablowaniem „przelotowym” – jest dokładnie tym, na co wygląda: pojedynczy kabel biegnie bezpośrednio z jednego urządzenia (takiego jak serwer) do drugiego (takiego jak port przełącznika), bez pośredniego panelu krosowego lub zorganizowanej ścieżki.

W przypadku konfiguracji punkt-punkt, jeśli do przełącznika podłączonych jest 48 serwerów, przez szafę przechodzi 48 oddzielnych kabli, z których każdy jest zakończony bezpośrednio na obu końcach.

Jak działa okablowanie punkt-punkt

• Każdy kabel jest dedykowany do jednego połączenia
• Żadnych paneli krosowych, żadnych punktów konsolidacyjnych
• Kable są zazwyczaj długie, przycinane na zamówienie i biegną bezpośrednio między punktami końcowymi
• Topologia rośnie liniowo z każdym dodanym nowym urządzeniem

Chociaż na początku takie podejście może wydawać się prostsze i tańsze, prawie zawsze staje się problematyczne w miarę rozbudowy sieci.

Okablowanie strukturalne a punkt-punkt: porównanie bezpośrednie

Funkcja	Okablowanie strukturalne	Punkt do punktu
Czas instalacji (początkowy)	Dłużej — wymaga planowania i paneli krosowych	Szybciej — wystarczy poprowadzić kabel od końca do końca
Koszt początkowy	Wyżej	Niższy
Koszt długoterminowy	Niższy (easy moves/adds/changes)	Wyżej (re-pulling cables, troubleshooting)
Skalowalność	Doskonałe — zaprojektowane z myślą o rozwoju	Słaby — wykładniczo zwiększa złożoność
Rozwiązywanie problemów	Łatwe — oznakowane, zorganizowane i udokumentowane	Trudne — śledzenie splątanych kabli
Przepływ powietrza i chłodzenie	Zoptymalizowane — schludne wiązki kabli	Ograniczone — gęste maty kablowe blokują przepływ powietrza
Estetyka	Czysto, profesjonalnie	Chaotyczny
Zgodność ze standardami	ANSI/TIA-568, ISO/IEC 11801	Żadne
MAC (przenosi, dodaje, zmienia)	Proste — przeinstaluj na panelu	Złożone — pociągnij i poprowadź ponownie kabel
Najlepsze dla	Biura, centra danych, kampusy, przedsiębiorstwa	Małe tymczasowe konfiguracje, izolowany sprzęt

Plusy i minusy okablowania strukturalnego

Zalety

• Skalowalna architektura : Łatwe dodawanie nowych połączeń poprzez łatanie na panelu
• Oparte na standardach : Zgodny z wytycznymi TIA, ISO i BICSI
• Przyszłościowe : Obsługuje aktualizacje do aplikacji o większej przepustowości (10G, 40G, 100G, 400G)
• Szybsze rozwiązywanie problemów : Wyraźnie oznakowane, udokumentowane połączenia
• Lepszy przepływ powietrza : Uporządkowane zestawy poprawiają wydajność chłodzenia w szafach i halach danych
• Niższy całkowity koszt posiadania : Obniżone długoterminowe koszty operacyjne i konserwacyjne
• Estetycznie i profesjonalnie : Krytyczne dla obiektów mających kontakt z klientem i audytów

Wady

• Wyższa inwestycja z góry do paneli krosowych, zarządzania kablami i fachowej instalacji
• Wymaga planowania i projektowania przed wdrożeniem
• Dłuższy czas początkowej instalacji

Plusy i minusy okablowania punkt-punkt

Zalety

• Niższy koszt początkowy — nie są wymagane żadne panele krosowe ani menedżery kabli
• Szybsze wstępne wdrożenie do małych, prostych konfiguracji
• Teoretycznie nieco mniejsze opóźnienie (brak punktów połączeń pośrednich), choć w praktyce pomijalne
• Dopuszczalne w przypadku instalacji tymczasowych lub izolowanych

Wady

• Wykładniczo trudniej zarządzać w miarę rozwoju sieci
• Problemy z przepływem powietrza w gęstych stojakach, co może spowodować przegrzanie
• Trudne rozwiązywanie problemów — znalezienie jednego wadliwego kabla w wiązce jest czasochłonne
• Przełomowe ruchy i zmiany — wymiana jednego urządzenia często wymaga ponownego ułożenia wielu kabli
• Brak zgodności ze standardami , co może mieć wpływ na gwarancje, certyfikaty i audyty
• Wyższe koszty długoterminowe z powodu konserwacji, przestojów i wymiany kabli

Kiedy warto wybrać okablowanie strukturalne?

Okablowanie strukturalne jest właściwym wyborem, jeśli zachodzi którykolwiek z poniższych warunków:

• Budujesz lub remontujesz biuro, centrum danych lub kampus
• Spodziewasz się skala sieci w ciągu najbliższych 5–10 lat
• Musisz wspierać wiele usług (głos, dane, wideo, bezpieczeństwo, IoT)
• Twoja firma tego wymaga wysoki czas sprawności i szybkie rozwiązywanie problemów
• Musisz przestrzegać standardy branżowe lub przejść audyt
• Wdrażasz sieci o dużej szybkości (10GBASE-T, światłowód 25/40/100/400G)

W skrócie: jeśli Twoja sieć potrzebuje obsługi prawdziwego biznesu, okablowanie strukturalne jest standardem.

Kiedy okablowanie punkt-punkt może być dopuszczalne?

Okablowanie punkt-punkt może mieć sens w bardzo ograniczonym zestawie scenariuszy:

• Małe domowe laboratoria z mniej niż 10 urządzeniami
• Instalacje tymczasowe (sieci wydarzeń, strony typu pop-up)
• Wysoce izolowane połączenia punktowe (pojedyncze łącze nadrzędne pomiędzy dwoma przełącznikami w sąsiednich szafach)
• Środowiska handlowe o bardzo małych opóźnieniach gdzie liczy się każda nanosekunda, a połączenia są dedykowane

W przypadku wszystkiego poza tymi niszowymi przypadkami kontakt bezpośredni szybko staje się problemem.

Porównanie kosztów: krótkoterminowe i długoterminowe

Wiele firm wybiera okablowanie punkt-punkt, ponieważ początkowe koszty wydają się niższe. Ale kiedy uwzględnisz całkowity koszt posiadania (TCO) w ciągu 10 lat okablowanie strukturalne zazwyczaj wygrywa z dużą przewagą.

Czynnik kosztowy	Okablowanie strukturalne	Punkt do punktu
Pierwsza instalacja	$$$	$$
Praca na dodawanie/ruchy	$	$$$
Przestoje podczas zmian	Minimalne	Wysoka
Rozwiązywanie problemów hours	Niski	Wysoka
Ponowne okablowanie po odświeżeniu sprzętu	Rzadkie	Częste
10-letni całkowity koszt posiadania	Niższy	Wyżej

Oszczędności pierwszego dnia rzadko przewyższają trudności operacyjne po latach użytkowania.

Przyszłościowe zabezpieczenie Twojej sieci

Zapotrzebowanie na przepustowość jest mniej więcej dwukrotnie większe co kilka lat. Nowoczesne systemy okablowania strukturalnego są zaprojektowane tak, aby wspierać tę trajektorię:

• Miedź Cat6A obsługuje 10GBASE-T do 100 metrów
• Światłowód wielomodowy OM4/OM5 obsługuje 100G i więcej
• Światłowód jednomodowy OS2 obsługuje prędkość 400G i jest długoterminowym wyborem dla centrów danych
• Złącza MTP/MPO umożliwiają migracje o dużej gęstości 40G/100G/400G

Z kolei sieć punkt-punkt często wymaga całkowitego ponownego podłączenia, aby obsłużyć media o większej prędkości — jest to proces znacznie bardziej zakłócający i kosztowny niż wymiana kabli krosowych w systemie strukturalnym.

Jak wybrać odpowiedniego partnera okablowania

Niezależnie od tego, czy wdrażasz projekt okablowania strukturalnego, czy racjonalizujesz starsze środowisko typu punkt-punkt, nawiąż współpracę z dostawcą, który oferuje:

• Zgodność z ANSI/TIA-568, ISO/IEC 11801 i BICSI najlepsze praktyki
• Kompletne portfolio Cat6, Cat6A, Cat7 i rozwiązania światłowodowe
• Wstępnie zakończone kable magistralne i zespoły MTP/MPO do szybkiego wdrożenia
• Zarządzanie kablami accessories (panele krosowe, menedżery, etykiety)
• Testowanie i certyfikacja aby zagwarantować wydajność

Często zadawane pytania

Czy okablowanie strukturalne to to samo co okablowanie strukturalne?

Tak — „okablowanie strukturalne” to częsty błąd w pisowni lub tłumaczeniu okablowania strukturalnego. Prawidłowym terminem branżowym jest „okablowanie strukturalne”, które odnosi się do ustandaryzowanego, zorganizowanego systemu okablowania sieciowego.

Czy mogę łączyć połączenia strukturalne i punkt-punkt w tej samej sieci?

Technicznie tak, i jest to powszechne w okresach przejściowych. Jednak mieszanie podejść zwykle powoduje zamieszanie, utrudnia dokumentację i powinno być jedynie stanem tymczasowym podczas migracji do projektu w pełni ustrukturyzowanego.

Jak długo trwa system okablowania strukturalnego?

Dobrze zaprojektowany system okablowania strukturalnego trwa zwykle 15–25 lat, często przeżywając 3–5 generacji elektroniki sieciowej. Ta trwałość jest głównym powodem, dla którego okablowanie strukturalne zapewnia wysoki zwrot z inwestycji.

Jaka jest różnica między okablowaniem strukturalnym a siecią LAN?

LAN (sieć lokalna) to sama sieć — przełączniki, routery i dane, które przenoszą. Okablowanie strukturalne to infrastruktura fizyczna, na której działa sieć LAN. Pomyśl o okablowaniu jak o drogach, a o sieci LAN jak o ruchu ulicznym.

Czy okablowanie punkt-punkt jest tańsze niż okablowanie strukturalne?

Tylko pierwszego dnia. W całym cyklu życia sieci połączenie punkt-punkt zazwyczaj kosztuje więcej ze względu na konserwację, rozwiązywanie problemów, przestoje i wydatki na wymianę okablowania.

Wniosek

Debata pomiędzy okablowanie strukturalne vs point-to-point nie jest przedmiotem debaty dla większości firm — okablowanie strukturalne wygrywa w niemal każdym istotnym aspekcie: skalowalności, niezawodności, łatwości konserwacji i całkowitym koszcie posiadania.

Okablowanie punkt-punkt ma zastosowanie w małych, tymczasowych lub wysoce wyspecjalizowanych środowiskach, ale w przypadku każdego poważnego wdrożenia komercyjnego okablowanie strukturalne stanowi sprawdzoną, opartą na standardach podstawę, która zapewni płynne działanie sieci przez dziesięciolecia.
