Okablowanie miedziane i aluminiowe: zalety, wady i najlepsze zastosowania

Wprowadzenie

Okablowanie miedziane i aluminiowe jest częstym porównaniem w projektach elektrycznych, ponieważ oba materiały są powszechnie stosowane, ale służą różnym potrzebom. Miedź znana jest z wyższej przewodności i kompaktowych rozmiarów, podczas gdy aluminium jest lżejsze i tańsze w wielu zastosowaniach na dużą skalę. W tym przewodniku wyjaśniono zalety i wady okablowania miedzianego i aluminiowego, dzięki czemu czytelnicy mogą wybrać właściwą opcję w oparciu o wydajność, budżet i wymagania instalacyjne.

1. Przewodność elektryczna

Przewodność jest najważniejszą różnicą techniczną pomiędzy okablowaniem miedzianym i aluminiowym. Jest powszechnie mierzona według Międzynarodowego Standardu Miedzi Wyżarzonej (IACS), gdzie zawartość miedzi wynosi 100%.

Miedź: Miedź ma doskonałą przewodność i może przenosić więcej prądu przy mniejszym rozmiarze drutu. To sprawia, że ​​jest to dobry wybór do okablowania budynków mieszkalnych, budynków komercyjnych, silników, transformatorów i innych obwodów wrażliwych na przestrzeń.

Aluminium: Aluminium dobrze przewodzi prąd, ale ma przewodność około 61% miedzi. Aby wytrzymać to samo obciążenie, okablowanie aluminiowe musi mieć większy przekrój poprzeczny, co może mieć wpływ na wypełnienie kanału i elastyczność instalacji.

2. Waga i instalacja

Waga ma znaczenie w transporcie, projektowaniu konstrukcji wsporczych i pracach instalacyjnych. W tej kategorii aluminium ma zdecydowaną przewagę.

Miedź: Miedź jest gęsta i znacznie cięższa od aluminium. Ten dodatkowy ciężar jest zwykle możliwy do opanowania w przypadku krótkich serii budynków, ale staje się wadą w transmisji napowietrznej, gdzie mogą być potrzebne mocniejsze podpory.

Aluminium: Aluminium ma około jednej trzeciej gęstości miedzi, co czyni go preferowanym wyborem dla wielu napowietrznych linii przesyłowych energii i zastosowań o dużych rozpiętościach. Jego mniejsza waga może zmniejszyć obciążenie konstrukcyjne i koszty instalacji.

3. Porównanie kosztów

Budżet jest często czynnikiem decydującym w projektach okablowania miedzianego i aluminiowego.

Miedź: Miedź jest zazwyczaj droższa ze względu na cenę surowca i koszty przetwarzania. W zamian oferuje doskonałą wydajność w mniejszym opakowaniu i jest często preferowany tam, gdzie priorytetem jest długoterminowa niezawodność.

Aluminium: Aluminium jest zazwyczaj tańszą opcją i może zapewnić znaczne oszczędności w dużych instalacjach. Jednakże całkowity koszt projektu powinien obejmować również wybór złączy, jakość zakończeń i praktyki instalacyjne przeznaczone dla przewodów aluminiowych.

4. Bezpieczeństwo i długoterminowa wydajność

Nowoczesne kable aluminiowe może być bezpieczny, jeśli jest odpowiednio zaprojektowany, zakończony i konserwowany. Kluczem jest użycie odpowiednich urządzeń, wartości momentu obrotowego i złączy przystosowanych do aluminium.

Miedź: Miedź jest wytrzymała mechanicznie i mniej podatna na problemy z połączeniami spowodowane rozszerzalnością cieplną. Jest szeroko stosowany w obwodach krytycznych, ponieważ działa niezmiennie w czasie.

Aluminium: Aluminium rozszerza się i kurczy bardziej niż miedź wraz ze zmianami temperatury, więc luźne lub niekompatybilne końcówki mogą powodować gromadzenie się ciepła. Odpowiednio dobrane złącza i nowoczesne metody montażu pomagają zmniejszyć to ryzyko.

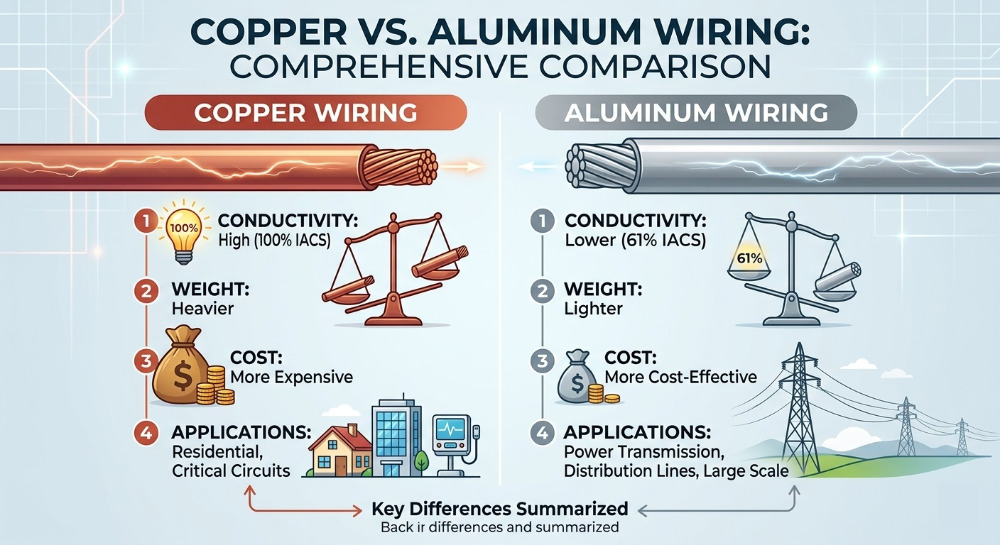

Szybka tabela porównawcza

Który wybrać?

Miedź pozostaje standardowym wyborem w większości zastosowań w okablowaniu mieszkaniowym i komercyjnym, ponieważ zapewnia dobrą przewodność, niewielkie rozmiary i niezawodną długoterminową wydajność.

Aluminium jest doskonałą opcją, gdy głównymi kwestiami są waga i koszt, szczególnie w projektach przesyłowych i dystrybucyjnych, w których dopuszczalne są większe przekroje przewodów.

W przypadku okablowania aluminiowego niezbędne są odpowiednie złącza, kompatybilne urządzenia i prawidłowe praktyki instalacyjne, aby zapobiec przegrzaniu, wyładowaniu łukowemu i przedwczesnym awariom.

Często zadawane pytania

Czy okablowanie aluminiowe jest bezpieczne?

Tak, nowoczesne okablowanie aluminiowe może być bezpieczne, jeśli zostanie zainstalowane z właściwymi złączami, urządzeniami i ustawieniami momentu obrotowego. Starsze aluminiowe okablowanie z obwodami odgałęzionymi stwarzało problemy głównie z powodu słabych połączeń i niekompatybilnych komponentów.

Dlaczego w budynkach preferuje się miedź?

Preferowana jest miedź, ponieważ przenosi więcej prądu przy mniejszym rozmiarze i łatwiej jest ją zakończyć w wielu zastosowaniach budowlanych. Jest także mniej wrażliwy na problemy z połączeniem spowodowane rozszerzalnością cieplną.

Gdzie najczęściej stosuje się okablowanie aluminiowe?

Aluminium jest powszechnie stosowane w napowietrznych liniach energetycznych, systemach dystrybucyjnych i niektórych zastosowaniach przemysłowych lub komercyjnych na dużą skalę, gdzie ważna jest mniejsza waga i niższe koszty.

Kluczowe dania na wynos

• Miedź jest najlepsza, gdy najważniejsze są przewodność, niewielkie rozmiary i długoterminowa niezawodność.
• Aluminium jest najlepsze, gdy niższy koszt i mniejsza waga mają większe znaczenie niż rozmiar przewodu.
• W przypadku okablowania aluminiowego bezpieczne działanie zależy od odpowiednich złączy, zakończeń i instalacji zgodnej z przepisami.

Wniosek

Decyzja o okablowaniu miedzianym i aluminiowym zależy od celów projektu. Wybierz miedź, gdy najważniejsza jest wydajność, kompaktowy rozmiar i długoterminowa niezawodność. Wybierz aluminium, gdy priorytetem jest niższa waga i niższy koszt materiału, i upewnij się, że w instalacji zastosowano odpowiednie złącza i sprzęt zgodny z przepisami.
