Jaka jest żywotność kabla izolowanego XLPE?

Żywotność kabli izolowanych z polietylenu usieciowanego (XLPE) wynosi zazwyczaj od 20 do 30 lat. Jednak w rzeczywistej pracy fizyczna żywotność nowoczesnych Kable XLPE może osiągnąć okres od 40 do 60 lat, pod warunkiem, że nie będą one poddawane długotrwałej pracy przy maksymalnych obciążeniach i będą chronione przed ekstremalnymi szkodami środowiskowymi. Przy znamionowej temperaturze roboczej wynoszącej 90°C materiał izolacyjny utrzymuje wysoką wytrzymałość dielektryczną. Jednakże, gdy temperatura robocza wzrośnie do zakresu od 95°C do 105°C, oczekiwana żywotność kabla spada do zaledwie 7 do 30 lat.

Kable XLPE stały się podstawą sieci elektroenergetycznych średniego, wysokiego i bardzo wysokiego napięcia ze względu na ich doskonałe właściwości izolacji elektrycznej, wyjątkowo niskie straty dielektryczne, doskonałą odporność cieplną i wysoką wytrzymałość mechaniczną. Żywotność kabla to funkcja dynamicznej degradacji, na którą wpływają temperatura, pole elektryczne, wilgotność (efekt drzewa wodnego) i naprężenia mechaniczne.

Dane dotyczące żywotności rdzenia i standardy międzynarodowe

• Punkt odniesienia projektu: Normy międzynarodowe, takie jak IEC 60502, ściśle określają maksymalną dopuszczalną temperaturę pracy ciągłej przewodu wynoszącą 90°C dla kabli XLPE. Próg ten ustala się na podstawie szybkości degradacji termicznej i utleniającej polimerów wielkocząsteczkowych.
• Limity temperatur: Dopuszczalna temperatura awaryjnego przeciążenia dla kabli XLPE wynosi od 105°C do 130°C, natomiast chwilowa temperatura, jaką mogą one wytrzymać podczas zwarcia, może osiągnąć nawet 250°C (przez czas nie dłuższy niż 5 sekund).
• Rzeczywisty okres użytkowania: Przy standardowej temperaturze roboczej wynoszącej 90°C oczekiwana żywotność materiału XLPE wynosi od 40 do 60 lat. Jeśli kabel stale pracuje pod częściowym obciążeniem w rzeczywistych zastosowaniach (na przykład przy temperaturze przewodnika utrzymywanej na poziomie około 70°C), jego rzeczywista żywotność może z łatwością przekroczyć 50 lat.

Mechanizmy starzenia rdzenia kabli XLPE

Starzenie się izolacji kabla jest nieodwracalnym procesem fizycznym i chemicznym, prowadzącym do spadku wytrzymałości dielektrycznej. Podstawowe mechanizmy są napędzane przez następujące cztery naprężenia:

• Starzenie termiczne: Długotrwałe narażenie na wysokie temperatury powoduje degradację termiczną i oksydacyjną. Makroskopowo objawia się to kruchością materiału, ze znacznym spadkiem wydłużenia przy zerwaniu (EAB) i wytrzymałości na rozciąganie. W ocenach inżynieryjnych, gdy EAB spada do 50% swojej wartości początkowej, uznaje się to za „koniec fizycznego życia” materiału.
• Starzenie elektryczne: Mikroskopijne defekty (takie jak puste przestrzenie lub zanieczyszczenia) w warstwie izolacyjnej powodują zniekształcenie pola elektrycznego, prowadząc do wyładowań częściowych (PD). Z biegiem czasu korozja elektryczna tworzy „drzewo elektryczne”, które ostatecznie przenika przez warstwę izolacyjną, powodując katastrofalną awarię. Nagromadzenie ładunku kosmicznego w zastosowaniach prądu stałego o wysokim napięciu (HVDC) również zwiększa zniekształcenie pola elektrycznego.
• Drzewa wodne: To „niewidzialny zabójca” w wilgotnym środowisku. Pod wpływem zmiennego pola elektrycznego wilgoć wnika w mikroskopijne defekty w izolatorze, tworząc przypominającą drzewo sieć mikropustek wypełnionych wodą. To znacznie zmniejsza ogólną zdolność izolatora do wytrzymywania napięcia.
• Naprężenia mechaniczne i chemiczne: Niezastosowanie się do wymagań dotyczących minimalnego promienia zgięcia podczas montażu (zmęczenie mechaniczne) spowoduje rozszerzenie mikroskopijnych pustek, co znacznie sprzyja inicjacji wyładowań niezupełnych i zacienieniu wody. Co więcej, aniony, takie jak jony chlorkowe, występujące w środowisku morskim, mogą powodować degradację chemiczną w wysokich temperaturach, powodując gwałtowny spadek rezystywności objętościowej XLPE.

Przewidywanie długości życia i zaawansowane metody diagnostyczne

Aby dokładnie oszacować pozostały okres użytkowania (RUL), w branży stosuje się następujące modele matematyczne i technologie badań nieniszczących:

Modele matematyczne

• Model przewidywania trwałości termicznej: Na podstawie równania Arrheniusa. Model ten ujawnia wykładniczą zależność między temperaturą a żywotnością: na każde 10°C spadku temperatury żywotność starzenia termicznego podwaja się.
• Model życia naprężenia elektrycznego: W oparciu o model mocy odwrotnej (IPM). Jego kluczowy parametr, współczynnik wytrzymałości napięcia (VEC), mierzy odporność materiału na starzenie elektryczne. Wysokiej jakości materiały XLPE mają zazwyczaj VEC pomiędzy 15 a 30.

Ewolucja metod diagnostycznych

• Hipot DC (testowanie wysokiego potencjału prądem stałym): To jest już przestarzałe i wysoce destrukcyjne. Wysokie napięcie prądu stałego gromadzi „ładunek kosmiczny” wewnątrz izolacji XLPE. Po wznowieniu działania prądu przemiennego nałożone pola elektryczne mogą natychmiast zniszczyć delikatną warstwę izolacyjną.

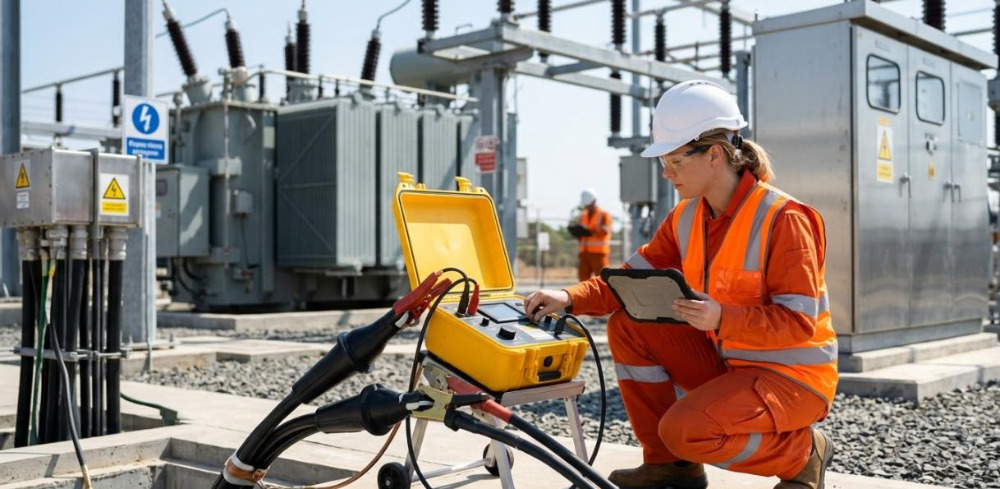

• Testowanie VLF (bardzo niska częstotliwość): Preferowana alternatywa w branży. Wykorzystuje zasilanie prądem zmiennym o bardzo niskiej częstotliwości (0,1 Hz), co pozwala uniknąć efektu ładunku przestrzennego, jednocześnie powodując bezpieczne uszkodzenie poważnie uszkodzonych defektów podczas kontrolowanych testów.
• Diagnostyka Tan Delta (styczna kąta straty dielektrycznej): „Złoty standard” w ocenie starzenia się drzew wodnych i wnikania wilgoci w kablach XLPE. Mierząc nieliniowy wzrost wartości strat wraz ze wzrostem napięcia testowego (efekt „Tip-up”), precyzyjnie określa ilościowo stopień starzenia.
• Monitorowanie wyładowań częściowych (PD): Służy do dokładnego lokalizowania mikroskopijnych defektów w warstwie izolacyjnej (np. szczelin powietrznych w złączach lub uszkodzonych warstw ekranujących).

Praktyki inżynieryjne i zapewnienie jakości w celu wydłużenia żywotności kabla XLPE

Osiągnięcie żywotności ponad 50 lat dla kabli XLPE wymaga kompleksowej kontroli jakości od produkcji po eksploatację:

• Najwyższa kontrola w produkcji i doborze materiałów najwyższej jakości

Materiały o wysokiej czystości muszą być używane i produkowane w wyjątkowo czystym środowisku.

Wdrożenie procesu potrójnego wytłaczania zapewnia wiązanie na poziomie atomowym pomiędzy ekranem przewodnika, warstwą izolacyjną XLPE i ekranem izolacyjnym, całkowicie eliminując szczeliny powietrzne między warstwami, które mogłyby wywołać wyładowanie niezupełne.

Wykorzystanie materiałów XLPE (TR-XLPE) odpornych na działanie drzew i kompleksowych projektów blokujących wodę (podłużne przędze/taśmy blokujące wodę, promieniowe osłony blokujące wodę) w celu całkowitej izolacji wilgoci zewnętrznej.

• Zgodna instalacja i ochrona mechaniczna

Promień zgięcia (nie mniej niż 10 do 15 średnicy zewnętrznej) i naprężenie rozciągające muszą być ściśle kontrolowane, aby zapobiec mikropęknięciom w warstwie izolacyjnej.

Złącza i zakończenia są najbardziej wrażliwymi częściami linii kablowej. Ich wytwarzanie musi odbywać się w stosunkowo suchym, wolnym od pyłu środowisku, aby uniknąć wprowadzenia zanieczyszczeń.

• Optymalizacja środowiska operacyjnego i zarządzanie temperaturą

Zachowaj rozsądne odstępy między kablami, aby ułatwić odprowadzanie ciepła i zapobiec jego gromadzeniu się.

Zaleca się zastosowanie pracy przy obniżonych wartościach znamionowych, pozostawiając odpowiedni margines obciążalności prądowej, aby uniknąć długotrwałej pracy przy pełnym obciążeniu.

Zainstaluj niezawodne urządzenia przeciwprzepięciowe (odgromniki), które pochłaniają skoki napięcia o wysokiej częstotliwości spowodowane przepięciami przełączającymi i uderzeniami piorunów.

Często zadawane pytania:

P1: Dlaczego w nowoczesnych systemach zasilania powszechnie stosuje się kable XLPE zamiast tradycyjnych kabli PVC?

O: XLPE (polietylen usieciowany) charakteryzuje się trójwymiarową usieciowaną strukturą termoutwardzalną, umożliwiającą ciągłą pracę w temperaturach do 90°C, znacznie przekraczających PVC (maksymalnie 70°C). Co więcej, XLPE charakteryzuje się wyższą wytrzymałością dielektryczną, mniejszą stratą dielektryczną i nie uwalnia toksycznych gazów halogenowych podczas spalania. Wszechstronnie przewyższa kable PVC zarówno pod względem żywotności, jak i parametrów elektrycznych.

Pytanie 2: Maksymalna temperatura robocza kabla XLPE wynosi 90°C. Czy sporadyczne przekroczenie tej temperatury spowoduje natychmiastowe spalenie kabla?

O: Nie wypali się od razu, ale przyspieszy starzenie termiczne. Międzynarodowe standardy dopuszczają krótkotrwałe awaryjne przeciążenia do 105°C lub nawet 130°C. Jednak zgodnie z modelem starzenia Arrheniusa na każde 10°C temperatury przekraczającej wartość znamionową, tempo degradacji warstwy izolacyjnej podwaja się. Długotrwała praca w nadmiernej temperaturze drastycznie zmniejsza całkowitą żywotność kabla.

P3: Co to jest „Drzewo Wodne” i jak można temu zapobiec?

O: Drzewo wodne to przypominająca drzewo sieć mikropustek, która powstaje, gdy wilgoć wnika w mikroskopijne defekty izolatora i rozciąga się w sposób ciągły pod wpływem połączonego działania zmiennego pola elektrycznego i wilgotnego środowiska w kablach XLPE. Metody zapobiegania obejmują: stosowanie konstrukcji blokujących wodę (takich jak promieniowe osłony blokujące wodę i wzdłużne przędze blokujące wodę), stosowanie materiałów odpornych na działanie drzewa (TR-XLPE) oraz upewnianie się, że zewnętrzna powłoka kabla nie zostanie zarysowana podczas instalacji.

P4: Chcę przetestować stan izolacji kabli, które są używane od wielu lat. Czy mogę użyć standardowego testera DC Hipot?

O: Absolutnie nie. Wykonywanie tradycyjnych testów wysokiego napięcia DC na kablach XLPE jest wysoce destrukcyjne. Wysokie napięcie prądu stałego gromadzi „ładunek kosmiczny” w izolacji. Po przywróceniu zasilania prądem przemiennym po teście warstwa izolacyjna – która w przeciwnym razie mogłaby normalnie działać – jest bardzo podatna na natychmiastowe uszkodzenie.

P5: Jeśli nie należy stosować testów DC Hipot, jak należy naukowo ocenić stopień starzenia się kabli XLPE?

O: Normy branżowe zalecają stosowanie testów napięcia wytrzymywanego AC o bardzo niskiej częstotliwości (VLF, 0,1 Hz) w połączeniu z diagnostyką Tan Delta (styczna kąta strat dielektrycznych). Testy VLF nie generują szkodliwych ładunków kosmicznych, natomiast testy Tan Delta mogą dokładnie określić ilościowo stopień zacieków wodnych wewnątrz kabla, mierząc nieliniową charakterystykę wzrostu (Tip-up) prądu upływowego przy różnych napięciach, pomagając w ten sposób zaplanować zapobiegawcze wymiany.
