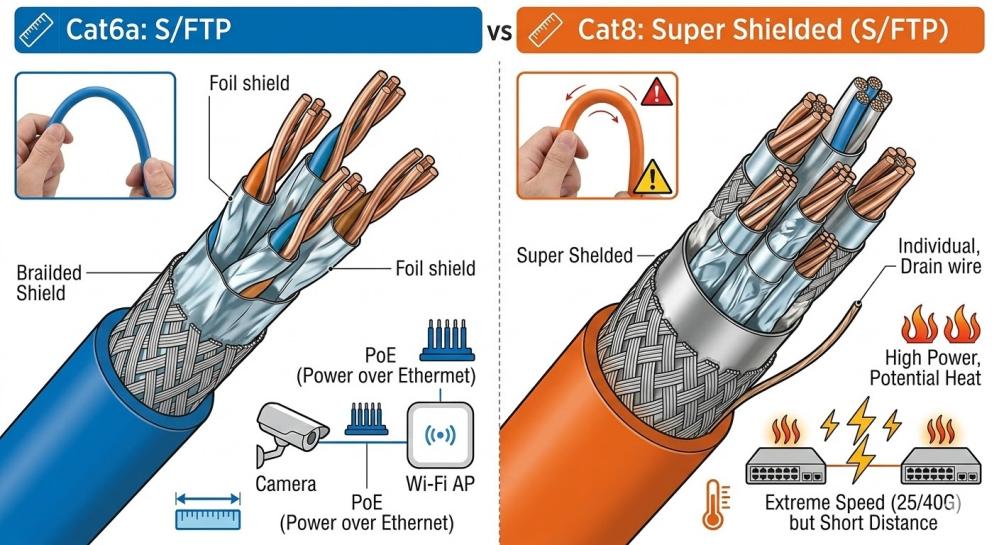

Poniższy artykuł, podzielony na ponumerowane sekcje zapewniające przejrzystą hierarchię, zawiera obiektywne porównanie w oparciu o standardy na lata 2025–2026, wyniki w świecie rzeczywistym i konsensus branżowy. 1. Wprowadzenie: Pytanie podstawowe i obiektywne pozycjonowanie W latach 2025–2026 dla zdecydowanej większości sieci domowych „Kat6a jest bardziej odpowiednim i zrównoważonym wyborem”. Chociaż Cat8 oferuje wyższą teoretyczną przepustowość, jego zalety ograniczają się głównie do scenariuszy krótkodystansowych w centrach danych i rzadko uzasadniają dodatkowe koszty i złożoność w środowiskach mieszkalnych. Rysunek 1: Porównanie okablowania całego domu Cat6a i Cat8 oraz połączeń wzajemnych krótkiego zasięgu 2. Porównanie specyfikacji technicznych (w oparciu o standardy i dane ze świata rzeczywistego) 2.1 Tabela parametrów podstawowych Funkcja Cat6a Kat.8 (Kat.8.1 / Kat.8.2) Maksymalna prędkość znamionowa 10 Gb/s 25 Gb/s lub 40 Gb/s Szerokość pasma (częstotliwość) 500 MHz 2000 MHz Maksymalna odległość przy pełnej prędkości 100 metrów 30 metrów Ekranowanie Często F/UTP lub S/FTP (zalecane dla niezawodnego 10G) Obowiązkowe S/FTP (silne ekranowanie) Grubość kabla i elastyczność ≈6–7 mm, bardziej elastyczne ≈8–9 mm, znacznie sztywniejsze i masywniejsze Typowy koszt (jakość litej miedzi na 100 m) 60–150 dolarów 250–600 USD (zwykle 3–5 razy więcej) Pierwotne przeznaczenie Korporacyjne sieci LAN, biura, nowoczesne domy Krótkie połączenia wzajemne w centrum danych (serwer-przełącznik) Rysunek 2: Porównanie struktury przekroju i właściwości fizycznych Cat6a i Cat8 kable 2.2 Uwagi dotyczące specyfikacji Wartości te opierają się na standardach TIA/EIA i spójnych danych producenta. Od czasu standaryzacji Cat8 w latach 2016–2017 nie zaszły żadne większe zmiany, które poprawiłyby jego przydatność do typowego użytku domowego. 3. Typowe wymagania dotyczące sieci domowej w 2026 r 3.1 Typowe scenariusze użycia - Dostęp do Internetu: 500 Mb/s – 10 Gb/s (światłowód lub zaawansowane łącze szerokopasmowe kablowe na wielu rynkach) - Ruch lokalny: Przesyłanie strumieniowe 4K/8K, przesyłanie plików NAS, gry, wiele punktów dostępu Wi-Fi 6E/7, urządzenia inteligentne, kamery bezpieczeństwa - Długości przewodów: Większość zrzutów do domów waha się od 15 do 70 metrów (wiele z nich przekracza 30 m ze względu na układ pomieszczeń) - Urządzenia końcowe: Komputery konsumenckie, konsole, telewizory i jednostki NAS zazwyczaj obsługują maksymalnie porty 1/2,5/10 Gb/s; Karty sieciowe 25/40 Gb/s są nadal rzadkie i drogie 3.2 Odległość i praktyczne ograniczenia wydajności Cat6a niezawodnie zapewnia prędkość 10 Gb/s na dystansie 100 metrów, pokrywając całe okablowanie w domu z marginesem na zakłócenia i przyszłe aktualizacje. Możliwości Cat8 w zakresie 25–40 Gb/s są ograniczone do 30 metrów; poza tym wydajność spada do poziomu podobnego lub nie lepszego niż Cat6a, podczas gdy koszt znacznie wzrasta. 4. Zrównoważone porównanie zalet i wad 4.1 Zalety Cat6a do użytku domowego - Niezawodne 10 Gb/s na realistycznych dystansach domowych - Wstecznie kompatybilny ze wszystkimi poprzednimi kategoriami - Rozsądny koszt i szeroka dostępność - Doskonała obsługa PoE (kamery, bezprzewodowe punkty dostępowe itp.) - Wystarczający zapas mocy dla wielogigowego Internetu i ruchu lokalnego jeszcze na początku lat 30. XX wieku 4.2 Ograniczenia Cat6a - Ograniczona do 10 Gb/s (nadal znacznie przekracza potrzeby prawie wszystkich obecnych urządzeń domowych) 4.3 Zalety Cat8 - Najwyższa przepustowość miedzi i silne tłumienie szumów - Przydatne w przypadku wyjątkowo krótkich połączeń o dużej gęstości 4.4 Główne wady kategorii 8 w kontekstach domowych - Ścisły limit 30 metrów dla pełnej wydajności 25/40 Gb/s - Znacząco wyższe koszty i niewielkie lub żadne proporcjonalne korzyści - Znacznie trudniejszy w montażu (sztywniejszy, grubszy - trudniej przeciągnąć przez ściany i ciasne zakręty) - Brak korzyści w zakresie szybkości po podłączeniu do typowych portów i przełączników 10 Gb/s (lub wolniejszych). 5. Konsensus branżowy i opinie społeczności (2025–2026) Dyskusje na Reddicie (r/HomeNetworking, r/homelab), przewodniki producentów i artykuły techniczne z lat 2025–2026 konsekwentnie opisują Cat8 jako przesadę lub specyficzną dla centrów danych do zastosowań mieszkaniowych. Nawet w konfiguracjach prosumenckich z urządzeniami NAS i 10G przeważającą rekomendacją jest Cat6a ze względu na praktyczną równowagę możliwości, kosztów i łatwości instalacji. Rysunek 3: Piramida zaleceń dotyczących poziomu okablowania sieci domowej na rok 2025/2026 6. Podsumowanie zaleceń dotyczących sieci domowej 6.1 Domy standardowe (streaming, gry, urządzenia inteligentne, internet do 5–10 Gb/s) → Często wystarcza wysokiej jakości Cat6; „Cat6a zapewnia lepszą przyszłość i odporność na zakłócenia”. 6.2 Zaawansowane/większe domy (internet 10 Gb/s, duże wykorzystanie NAS, wiele urządzeń 10G, nowa konstrukcja lub pełna wymiana okablowania) → „Cat6a to zalecany standard”. 6.3 Rozważ Cat8 tylko w tych rzadkich przypadkach: - Bardzo krótkie przebiegi ( - Układ przypominający domowe centrum danych - Budżet nie stanowi problemu, a odpowiedni, szybki sprzęt jest już w użyciu 7. Zalecenia dotyczące instalacji W przypadku większości projektów mieszkaniowych – nawet tych wymagających dużej technologii – Cat6a oferuje najlepsze połączenie wydajności, niezawodności, łatwości instalacji i wartości. Użyj solidnego kabla z czystej miedzi (unikaj CCA/aluminium platerowanego), postępuj zgodnie ze standardem zakończeń T568-B i przetestuj wszystkie przebiegi, aby zapewnić długoterminową stabilność w latach 30. XXI wieku i później.

W systemach fotowoltaicznych (PV), DC kable odgrywają kluczową rolę w bezpieczeństwie, wydajności i długoterminowej niezawodności systemu. Wybór odpowiedniego kabla fotowoltaicznego to zatem nie tylko wybór projektu, ale także decyzja dotycząca zgodności i zarządzania ryzykiem. W artykule przedstawiono techniczne porównanie nowoczesnego kabla fotowoltaicznego H1Z2Z2‑K z wcześniejszym typem PV1‑F, który był szeroko stosowany w instalacjach fotowoltaicznych. Podsumowanie wykonawcze Kabel solarny H1Z2Z2‑K został zaprojektowany zgodnie z europejską normą EN 50618 i jest również technicznie zgodny z normą IEC 62930. Został opracowany do obsługi nowoczesnych systemów fotowoltaicznych, w szczególności instalacji 1500 V DC. Kable PV1‑F są zazwyczaj produkowane zgodnie z wymaganiami certyfikacyjnymi TÜV 2 PfG 1169/08.2007 i pierwotnie zostały zaprojektowane dla wcześniejszych systemów fotowoltaicznych 1000 V DC. Ponieważ elektrownie słoneczne przeszły w kierunku architektur o wyższym napięciu w celu zmniejszenia kosztów bilansu systemu (BOS), H1Z2Z2-K stał się preferowanym rozwiązaniem dla nowych instalacji. Kluczowe różnice techniczne 1. Napięcie znamionowe Instalacje fotowoltaiczne na skalę przemysłową są coraz częściej budowane w oparciu o systemy o napięciu 1500 V prądu stałego, ponieważ łańcuchy o wyższym napięciu zmniejszają poziom prądu, a tym samym zmniejszają zużycie miedzi, koszty instalacji i straty mocy. Kable H1Z2Z2‑K są zazwyczaj przeznaczone do systemów fotowoltaicznych prądu stałego o napięciu 1,5 kV (przy napięciach projektowych systemu często dopuszczających do około 1,8 kV w określonych warunkach testowych, w zależności od specyfikacji producenta). Dzięki temu nadają się do nowoczesnych instalacji fotowoltaicznych wysokiego napięcia. Kable PV1‑F są generalnie przeznaczone do systemów fotowoltaicznych do 1000 V DC i dlatego mogą nie spełniać wymagań projektowych nowszych systemów 1500 V. 2. Materiały izolacyjne i osłonowe W obu typach kabli zazwyczaj stosuje się usieciowane materiały izolacyjne z poliolefiny (często określane w skrócie jako XLPO lub XLPE). W większości nowoczesnych projektów materiały te są bezhalogenowe i niskodymne (LSZH), co zapewnia lepsze bezpieczeństwo przeciwpożarowe i ochronę środowiska. Kable H1Z2Z2‑K mają zwykle dwuwarstwową, usieciowaną izolację i osłonę specjalnie zoptymalizowaną pod kątem długotrwałej ekspozycji na promieniowanie UV, odporności na ozon i trudnych warunków zewnętrznych. 3. Wodoodporność i ochrona środowiska Kable H1Z2Z2‑K zaprojektowano tak, aby zapewniały wysoki poziom odporności na warunki środowiskowe, w tym silną ochronę przed wilgocią, promieniowaniem UV, ozonem i warunkami atmosferycznymi. Niektórzy producenci klasyfikują te kable według wysokich poziomów wodoodporności określonych w normach instalacyjnych (takich jak AD7 lub AD8 w zależności od warunków testowania i dokumentacji producenta). W praktyce oznacza to, że kabel może tolerować bardzo wilgotne środowiska, takie jak pływające elektrownie słoneczne lub instalacje narażone na częste opady deszczu. Jednakże działanie w stałym zanurzeniu należy zawsze sprawdzać w oparciu o wytyczne dotyczące certyfikacji i instalacji konkretnego producenta. Kable PV1‑F zapewniają również dobrą trwałość na zewnątrz, ale zazwyczaj mają niższe marginesy wydajności w środowiskach wyjątkowo wilgotnych lub wymagających mechanicznie. 4. Wytrzymałość mechaniczna i instalacja Kable H1Z2Z2‑K zaprojektowano z ulepszoną wytrzymałością powłoki i trwałością mechaniczną w porównaniu do PV1‑F. Dzięki temu są bardziej odpowiednie do wymagających środowisk instalacyjnych. Chociaż jako najlepszą praktykę nadal zaleca się stosowanie kanałów ochronnych lub korytek kablowych, kable H1Z2Z2‑K można instalować w niektórych miejscach bezpośrednio w ziemi lub w trudnych warunkach zewnętrznych, jeśli przestrzegane są odpowiednie zabezpieczenia mechaniczne i lokalne przepisy elektryczne. Kable PV1‑F generalnie wymagają bardziej kontrolowanych warunków instalacji i są rzadziej stosowane w układach wymagających pod względem mechanicznym. 5. Wydajność temperaturowa i żywotność Typowe zakresy temperatur roboczych nowoczesnych kabli fotowoltaicznych wynoszą około -40°C do 90°C w normalnych warunkach pracy, z wyższą krótkotrwałą tolerancją temperatury w zależności od konstrukcji przewodu i izolacji. Kable fotowoltaiczne zaprojektowane zgodnie z normami EN 50618 są zwykle projektowane na okres użytkowania wynoszący około 25 lat w odpowiednich warunkach instalacji i eksploatacji, co odpowiada oczekiwanemu okresowi użytkowania modułów fotowoltaicznych. Wniosek Kable PV1‑F odegrały ważną rolę we wczesnym wdrażaniu fotowoltaiki i pozostają obecne w wielu starszych systemach. Jednak kable H1Z2Z2‑K stały się preferowanym rozwiązaniem dla nowoczesnych instalacji fotowoltaicznych ze względu na ich wyższą obciążalność napięciową, lepszą odporność na warunki środowiskowe i lepsze parametry mechaniczne. Dystrybutorom, wykonawcom EPC i deweloperom systemów fotowoltaicznych wybór kabli H1Z2Z2‑K pomaga zapewnić zgodność z aktualnymi projektami systemów fotowoltaicznych i długoterminową niezawodność projektu.

Czy podczas wybierania lub projektowania kabli czułeś się kiedyś zdezorientowany kombinacjami liter, takimi jak „YJV”, „NA2XY” i „THHN”? Kody te nie są losowe; są to podstawowe „techniczne karty identyfikacyjne”, które obejmują materiał przewodnika, strukturę izolacji, właściwości powłoki, a nawet scenariusz zastosowania. Na całym świecie, ze względu na różnice w tradycjach technologicznych, standardowych systemach i potrzebach inżynieryjnych, pojawiły się różne unikalne zasady nazewnictwa. Zrozumienie tych „dialektów technicznych” ma kluczowe znaczenie dla zapewnienia dokładnego doboru kabli i osiągnięcia międzynarodowego dostosowania technicznego w projektach inżynieryjnych. 1. Międzynarodowy główny system nazewnictwa: oparty na scenariuszach i profesjonalny „język techniczny” 1.1 System chiński (standard GB): rygorystyczna, hierarchiczna „metoda logiki inżynierskiej” Chińskie modele kabli ściśle przestrzegają zasady kodowania hierarchicznego: „przewód – izolacja – powłoka wewnętrzna – zbroja – powłoka zewnętrzna”, która jest logicznie jasna, łatwa do szybkiej interpretacji przez inżynierów i doskonale dostosowana do dużych sieci energetycznych i projektów budowlanych. Typowy przykład dekodowania: YJV22-0,6/1kV YJ: Izolacja z polietylenu usieciowanego (XLPE) (Y oznacza XLPE, J jest często kojarzone z materiałami izolacyjnymi) V: Osłona z polichlorku winylu (PVC). 22: Pierwsza „2” oznacza zbroję z podwójnej taśmy stalowej, druga „2” oznacza zewnętrzną powłokę z PCV Przewody miedziane są zwykle pomijane, natomiast przewody aluminiowe są oznaczone literą „L” (np. YJLV22) Powyższy obrazek wyraźnie pokazuje typową strukturę przekroju poprzecznego kabla serii YJV: żyła miedziana, izolacja XLPE, wypełniacz, osłona z PVC i warstwa pancerza. 1.2 System europejski (IEC/VDE): zwięzła i wydajna „metoda skrótu materiału” Kraje europejskie wolą używać bezpośrednich skrótów podstawowych materiałów, zawierających zwięzłe kody i kładą nacisk na płynną integrację z przepisami UE CPR. Typowy przykład dekodowania: NA2XY N: Kabel zgodny z normą (Norma) Odp.: Przewodnik aluminiowy 2X: Izolacja z polietylenu usieciowanego (XLPE) (2X to specyficzny identyfikator XLPE) Y: Osłona z polichlorku winylu (PVC) Innym typowym przykładem jest „H07V-K”: H oznacza normę zharmonizowaną, 07 to napięcie znamionowe 450/750 V, V to izolacja PVC, a K oznacza elastyczne mocowanie przewodu. Powyższy obrazek przedstawia przekrój i schemat strukturalny kabla NA2XY, klasycznego połączenia rdzenia aluminiowego z izolacją XLPE i osłony PVC. 1.3 System amerykański (UL/NEC): „Metoda certyfikacji funkcjonalnej” skupiona na wydajności Nazewnictwo w USA przypomina bardziej „etykietę bezpieczeństwa”, bezpośrednio odzwierciedlającą kluczowe wskaźniki, takie jak odporność na ciepło i ognioodporność, służącą rygorystycznym przepisom NEC i systemowi odpowiedzialności ubezpieczeniowej. Typowy przykład dekodowania: THHN T: Izolacja termoplastyczna (zwykle na bazie PVC) HH: Wysoka odporność na ciepło (90 ℃) N: nylonowa osłona Ponadto wskazane są również klasy odporności ogniowej (takie jak CM, CMR, CMP), podkreślając dostęp do rynku i bezpieczeństwo przeciwpożarowe. Powyższy rysunek przedstawia typowy sposób znakowania i kodowanie kolorami przewodów THHN, co ułatwia szybką identyfikację na miejscu. 1.4 Bliski Wschód i Azja Południowo-Wschodnia: Obszary praktyki „hybrydowego zastosowania” norm międzynarodowych Projekty na Bliskim Wschodzie (takie jak Arabia Saudyjska i Irak) często wymagają podwójnej zgodności z IEC i BS/VDE oraz mają dodatkowe rygorystyczne wymagania dotyczące ognioodporności i odporności na wysokie temperatury; Azja Południowo-Wschodnia (taka jak Singapur i Wietnam) wykorzystuje IEC jako wzór (CP5, TCVN itp.), a projekty z najwyższej półki często bezpośrednio określają IEC/BS, szczególnie podkreślając niską zawartość dymu i brak halogenów w LSZH. 2. Podstawowe różnice: Precyzyjne dostosowanie do regionalnych scenariuszy i standardów System chiński: obsługujący rytm inżynieryjny „szybkiego projektowania standardowych zamówień” z przejrzystymi poziomami hierarchicznymi i łatwym zarządzaniem partiami. System europejski: zakorzeniony w jednolitym rynku i dostosowaniu przepisów, dążący do minimalistycznego kodowania. System amerykański: wywodzący się z ubezpieczeń komercyjnych i kultury prawnej, kładący nacisk na „wyniki podlegające certyfikacji”. Bliski Wschód/Azja Południowo-Wschodnia: standardowy obszar konwergencji w ramach międzynarodowego modelu EPC (inżynieria, zaopatrzenie i budownictwo), wymagający, aby produkty były „wielostandaryzowane”. Ogólna tabela skrócona dotycząca kodowania kabli: 3. Unikaj błędów w wyborze kabli: Kable Huapu zapewniają precyzyjne dopasowanie Zrozumienie konwencji nazewnictwa to dopiero pierwszy krok. Co ważniejsze, chodzi o dopasowanie kabla do napięcia projektu, środowiska instalacji, wymagań bezpieczeństwa przeciwpożarowego, budżetu i innych czynników. Zalecamy nadanie priorytetu produktom, które przeszły pełne testy typu i certyfikację strony trzeciej. Zajmujemy się pełną gamą kabli, łącznie z gołymi przewodami, kable zasilające , kable sterujące i kable specjalistyczne. Niezależnie od tego, czy są to kable zasilające serii YJV, kable sterujące KVV, kable bezhalogenowe o niskiej emisji dymu WDZ-YJY, kable trudnopalne ZR-YJV, czy też produkty niestandardowe dostosowane do różnych kształtów przewodników (okrągłe, wachlarzowe, faliste), możemy precyzyjnie dopasować potrzeby różnych scenariuszy, takich jak budownictwo, przemysł i komunikacja. Koniec z martwieniem się o dobór kabli do swoich projektów! Huapu Cables pomoże Ci znaleźć idealne dopasowanie! Kliknij poniższy link, aby uzyskać spersonalizowane rozwiązanie w zakresie doboru i pozwolić, aby profesjonalne kable zabezpieczyły Twoje projekty.

W energetyce i doborze kabli kształt przewodnika jest krytycznym czynnikiem wpływającym na wydajność kabla, wymiary konstrukcyjne i koszty projektu. Różne konstrukcje przewodników wykazują znaczne różnice we współczynniku wypełnienia, średnicy zewnętrznej, wykorzystaniu materiału i metodach instalacji. Typowe formy przewodników w obecnej inżynierii obejmują Okrągłe przewodniki , Zagęszczony (sektor / Płytka -w kształcie ) Przewodniki , i Profilowane (trapezowe) przewody . W dokumencie tym systematycznie analizowano te konstrukcje, aby zapewnić jasne odniesienie dla projektantów i personelu zaopatrzeniowego. ja. Dlaczego różnicować formy przewodników? Chociaż przewodniki muszą przede wszystkim spełniać wymagania dotyczące pola przekroju poprzecznego i rezystancji, praktyczna inżynieria wymaga więcej: Luki strukturalne : W kablach wielożyłowych przerwy między żyłami wpływają na ogólną strukturę. Średnica zewnętrzna : Struktura przewodu ma bezpośredni wpływ na całkowitą średnicę kabla. Wydajność instalacji : Średnica zewnętrzna określa wymaganą przestrzeń do układania, rozmiar przewodu i stopień trudności konstrukcyjnej. Optymalizacja projektu : Wybór właściwej formy jest kluczową metodą optymalizacji projektu konstrukcyjnego kabla. Wydajność materiałowa : W przypadku średnich i dużych przekrojów kształt przewodnika jest często ważniejszy niż samo dodanie materiału. II. Okrągłe przewodniki 1. Konstrukcja: Najpopularniejsza forma, składająca się ze skręconych okrągłych drutów miedzianych lub aluminiowych, dostępnych w standardowych splotach lub zwartych okrągłych konstrukcjach. 2. Zalety : Dojrzały proces produkcyjny z najdłuższą historią zastosowań. Doskonała elastyczność, ułatwiająca łatwe wyginanie i montaż. Wysoka kompatybilność ze standardowymi końcówkami kablowymi. Wszechstronny dla różnych typów kabli. 3. Ograniczenia: Naturalne szczeliny pomiędzy okrągłymi drutami powodują niższy współczynnik wypełnienia, co prowadzi do mniejszej wydajności przestrzennej i większych średnic zewnętrznych w konstrukcjach wielordzeniowych. 4. Aplikacje: Mały i duży przekrój kable zasilające , przewody budowlane, kable sterujące/przyrządowe i zastosowania o dużej elastyczności. III. Zagęszczony (sektor / Tile-shaped) Conductors 1. Definicja: Przewodniki utworzone przez wciśnięcie drutów w nieokrągłe przekroje poprzeczne w celu zwiększenia współczynnika wypełnienia; powszechnie postrzegane jako kształty przypominające sektory lub kafelki. 2. Zalety: Znacząco wyższy współczynnik wypełnienia przewodu. Skutecznie zmniejsza całkowitą średnicę zewnętrzną kabla. Zmniejsza wymaganą objętość materiałów izolacyjnych i osłonowych. Zwiększa zwartość wielożyłowych struktur kablowych. Wynik: Przy tym samym przekroju są one bardziej zwarte niż przewody okrągłe. 3. Uwagi aplikacyjne: Ze względu na nieokrągły przekrój podczas zakończenia wymagane są specjalne końcówki lub kształtowanie końcówek. 4. Aplikacje: Kable wielożyłowe niskiego napięcia, magistrale dystrybucyjne, kable o przekrojach 35mm² i większych oraz projekty energetyki miejskiej. IV. Przewody profilowane (trapezowe/kształtowe). 1. Konstrukcja: Znane również jako przewodniki trapezowe, wykorzystują one pasma drutu w kształcie trapezu, tworząc bardzo gęstą strukturę poprzez precyzyjne prasowanie. 2. Zalety: Najwyższy współczynnik wypełnienia przewodnika. Najbardziej zwarta konstrukcja kabla. Dalsze zmniejszenie średnicy zewnętrznej przy jednoczesnym zachowaniu parametrów elektrycznych. Zoptymalizowane wykorzystanie materiału metalowego. 3. Aplikacje: Kable elektroenergetyczne o średnich i dużych przekrojach, modernizacje sieci miejskich, przemysłowe systemy zasilania i projekty ze ścisłymi ograniczeniami dotyczącymi średnicy i wagi kabla. V. Porównania i przewodnik wyboru 1. Tabela porównawcza Funkcja Okrągły dyrygent Zagęszczony (sektor) Profilowane (trapezowe) Współczynnik wypełnienia Niski (~75-80%) Wysoka (~85-90%) Bardzo wysoki (> 92%) Średnica zewnętrzna Największy Mały Małyest Elastyczność Znakomicie Umiarkowane Niski/sztywny Wartość ekonomiczna Najlepsze dla małych sekcji Najlepsze do wielożyłowych kabli S-M Najlepszy do projektów o krytycznym znaczeniu dla przestrzeni 2. Porady dotyczące parametrów elektrycznych i doboru Norma elektryczna : Niezależnie od formy, wszystkie przewody spełniają wymagania dotyczące rezystancji prądu stałego (np. IEC 60228) dla danego przekroju. Wybór formy jest wyborem optymalizacji inżynieryjnej, a nie bezpieczeństwa elektrycznego. Małe przekroje : Dla oszczędności i wszechstronności należy używać okrągłych przewodów. Wielordzeniowe sekcje średnie/duże : W przypadku dojrzałych projektów należy priorytetowo traktować przewody zagęszczone (sektorowe). Surowe wymagania przestrzenne : Aby uzyskać maksymalną zwartość, użyj profilowanych (trapezowych) przewodów.
